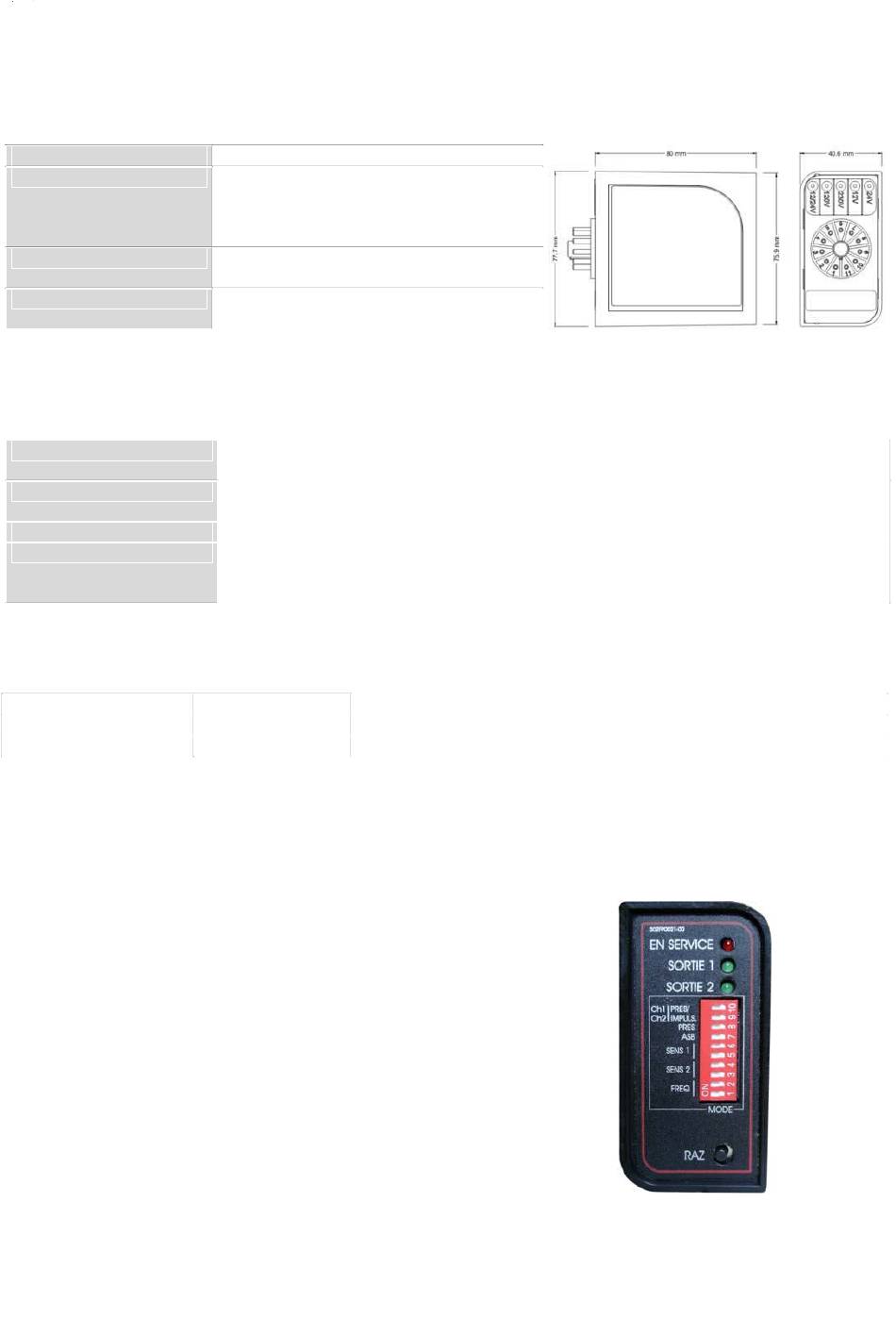

2.2. Caractéristiques mécaniques
Matériaux
Dimensions
Fixations
Connexions
2.3. Caractéristiques électriques
Tension d'alimentation
Consommation
Protection du détecteur
Relais de sortie
2.4. Certifications
CERTIFICATION CE
EN60950
3. Paramétrage
3.1. Description
Le détecteur bi canaux DP230 est prévu pour être monté sur un rail DIN, par
l'intermédiaire de son connecteur 11 points. Les voyants et micro interrupteurs
de paramétrage sont situés en face avant du détecteur, 3 cavaliers à l'intérieur
permettent de modifier le mode de fonctionnement (2 canaux, mode Présence
par défaut).
Boîtier en plastique ABS chargé gris clair
Hauteur :
77,7 mm
Largeur :
80 mm hors connecteur
Epaisseur :
40,6 mm
Poids :
230 g
Maintenu par le connecteur, lui-même fixé
sur rail DIN
Connecteur circulaire type Submagnal 11
bornes
DP232 : Alimentation en 230V alternatif ±10%, 48 à 62 Hz
DP234 : Alimentation de 12 à 24V ±10%, continu ou alternatif
DP232 : 20mA maximum sous 220V
DP234 : 1,5 VA maximum à 12V
Transfo d'isolation, protections électroniques et éclateurs, pour les entrées boucle
-
2 sorties relais, configurables en Présence ou Impulsion, avec contact Normale-
ment Ouvert (NO).
-
Pouvoir de coupure maximum : 5A sous 230V alternatifs
EN301489-3
Equipement type III – Classe de l'équipement : 2
EN50293
Performances selon critère B
Sécurité
