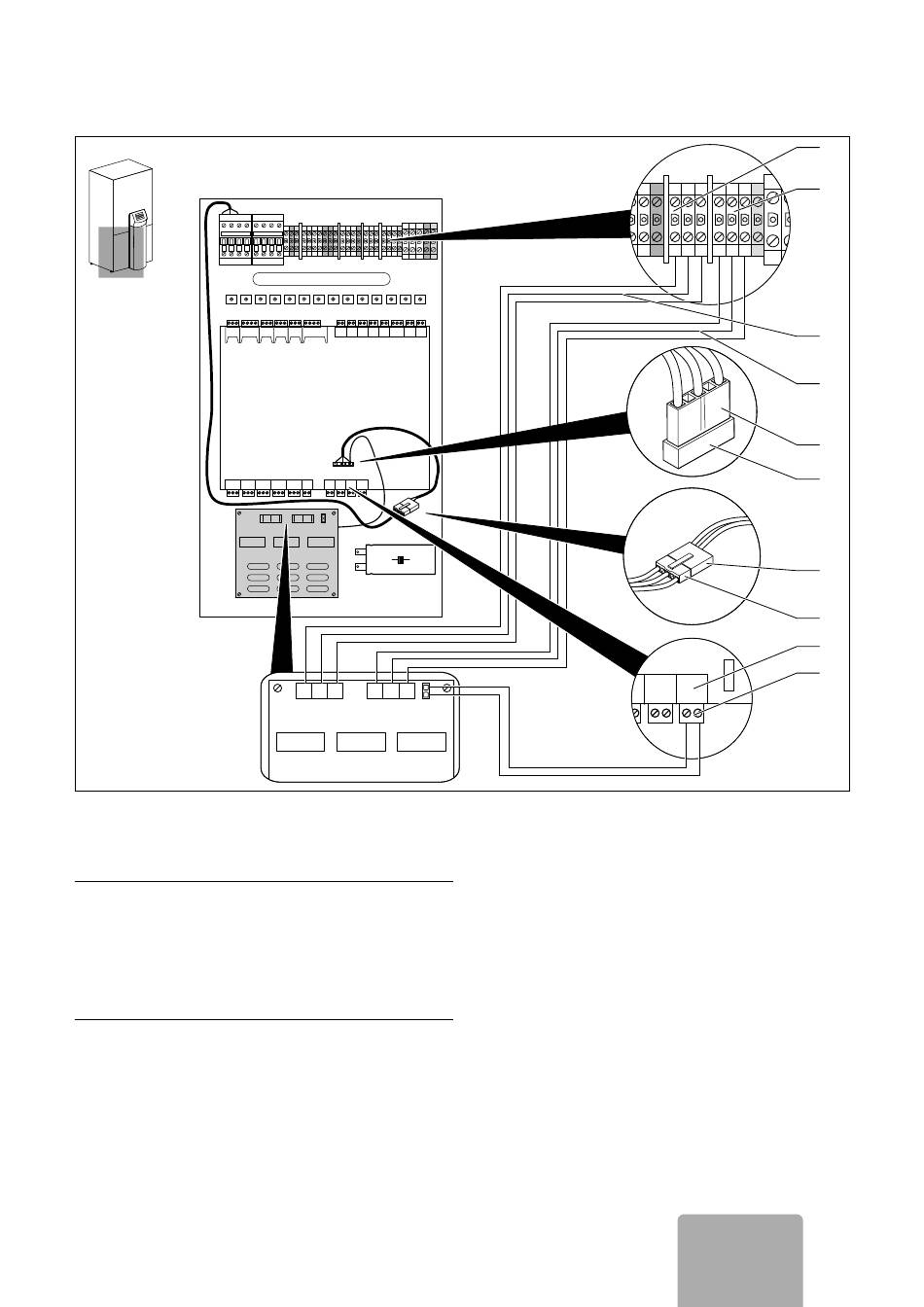

Joon. 4.3 Ühendamine geoTHERM VWL külge
> Pistke käivitusvoolupiiraja (11) juhtimisjuhtme sinine
pistik (10) KVP ühendusklemmi (9) külge.
Ettevaatust!
b
Talitlushäired!
Kui sisend- ja väljundjuhtmed vahetatakse kül-
geühendamisel omavahel ära, siis käivitusvoo-
lupiiraja ei talitle.
> Ühendage valge ja must juhe alati kirjelda-
tud viisil külge.
> Ühendage valge sisendjuhe (4) kolme parempoolse
ühendusklemmi (2) külge.
Installatsioonijuhend käivitusvoolupiirajale VWZ 30/2 0020005481_06
L1 L2 L3 N PE
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
L1 L2 L3 L1 L2 L3
L2 L3 N
1
> Ühendage must väljundjuhe (3) kolme vasakpoolse
ühendusklemmi (1) külge.
> Pistke KVP faasijärelevalve kaabli (5) kolmekordselt
kaetud pistik kompressori faasijärjestuse järelevalve
pessa (6).
> Ühendage kompressori faasijärelevalve kaabli (8) pis-
tik KVP faasijärelevalve kaabli (7) kahekordselt kaetud
pistikuga.
> Viige pärast installatsiooni lõppu läbi siseriiklikel ees-
kirjadel põhinev kontrollimine (kaitsejuhi kontroll, iso-
latsioonitakistuse mõõtmine ja ärajuhitava voolu
mõõtmine).
