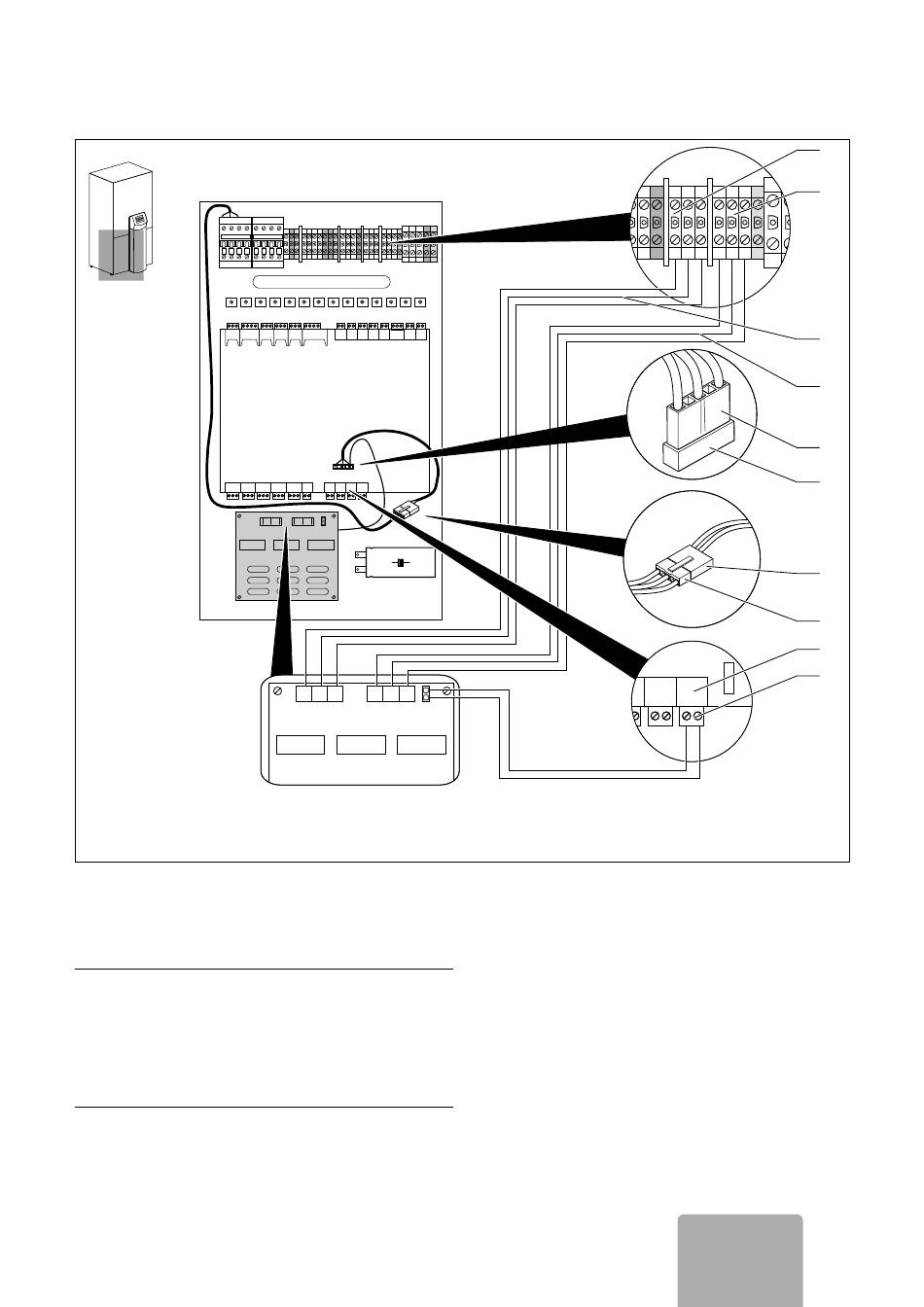

Abb. 4.3 Anschluss an geoTHERM VWL
> Steek de blauwe stekker (10) van de stuurleiding van
de aanloopstroombegrenzer (11) op de aansluitklem
ASB (9).
Opgelet!
b
Functiestoringen
Als de in- en uitgangsleidingen bij het aanslui-
ten verwisseld worden, functioneert de aan-
loopstroombegrenzer niet.
> Sluit de witte en zwarte leiding altijd zoals
beschreven aan.
> Sluit de witte ingangsleiding (4) aan de drie rechter
aansluitklemmen (2) aan.
Installatiehandleiding aanloopstroombegrenzer VWZ 30/2 0020005481_06
L1 L2 L3 N PE
L3 N PE L1 L2 L3 L3' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
A12-30-10
L1 L2 L3 L1 L2 L3
L2 L3 N
1
> Sluit de zwarte ingangsleiding (3) aan de drie linker
aansluitklemmen (1) aan.
> Steek de driedubbel bezette stekker van de fasebewa-
kingskabel ASB (5) in de bus voor de bewaking van de
fasevolgorde van de compressor (6).
> Verbind de stekker van de fasebewakingskabel van de
compressor (8) met de dubbel bezette stekker van de
fasebewakingskabel ASB (7).
> Voer na het afsluiten van de installatie een controle
volgens de nationale voorschriften uit (aarddraad-
controle, isolatieweerstandsmeting en afleidstroom-
meting).
Installatie 4
