805/805 FC
Mode d'emploi
7. Cliquez sur chaque liste déroulante pour
sélectionner la Machine Configuration
(Configuration de machine) depuis les données de
mesure enregistrées :
•
Machine Categories (Catégories de machine)
•
Machine Name (Nom de machine)
•
Select Secondary Name (Sélection de nom
secondaire)
8. Cliquez sur la liste déroulante la norme ISO et la
classe.
9. Cliquez sur chaque liste déroulante pour
sélectionner Graph Axis & Unit Selection
(Sélection d'axe et d'unités du graphique) pour
le tracé :
•
X-axis required Parameters (Paramètres
obligatoires d'axe X)
•
X-axis required Units (Unités obligatoires
d'axe X)
•
Y-axis required Parameters (Paramètres
obligatoires d'axe Y)
•
Y-axis required Units (Unités obligatoires
d'axe Y)
•
Option pour un axe Y secondaire (apparaît à
droite du graphique)
•
Option d'affichage de l'échelle de gravité de
vibrations globales Fluke
36
10. Cliquez sur Plot Graph (Tracer le graphique).

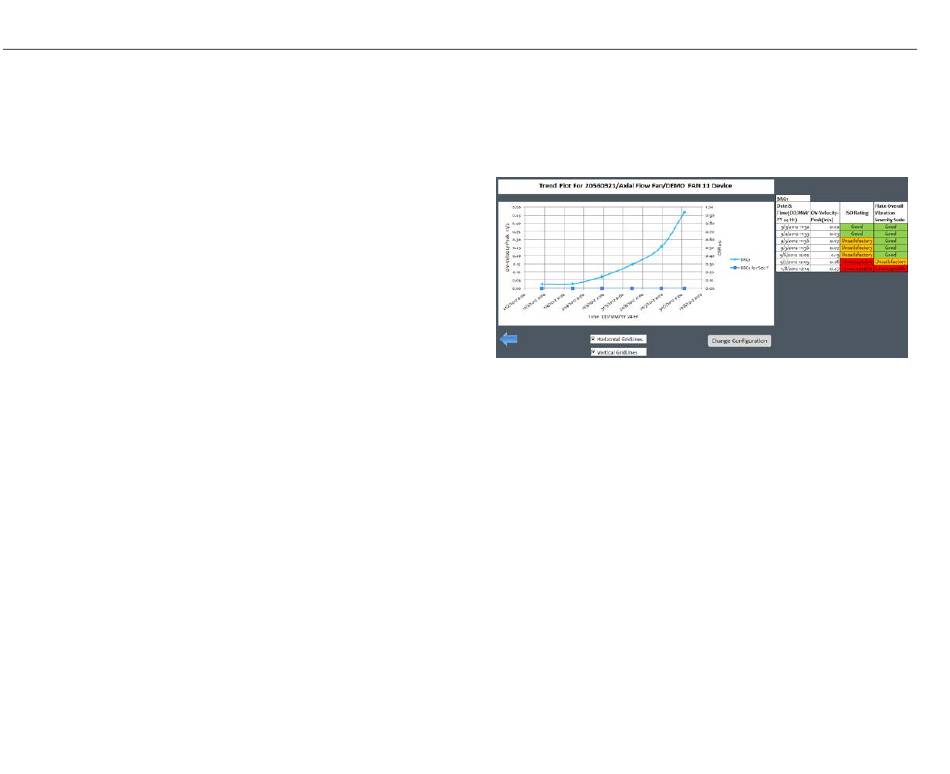

La Figure 9 présente un exemple de graphique
pouvant être tracé à partir de données de mesure
de l'appareil de mesure.
Figure 9. Graphique de tracé de données
Remarque
Vous pouvez imprimer les résultats sur une
imprimante locale. Appuyez sur Ctrl + P pour
ouvrir le menu Imprimer.
