Manuel d'utilisation

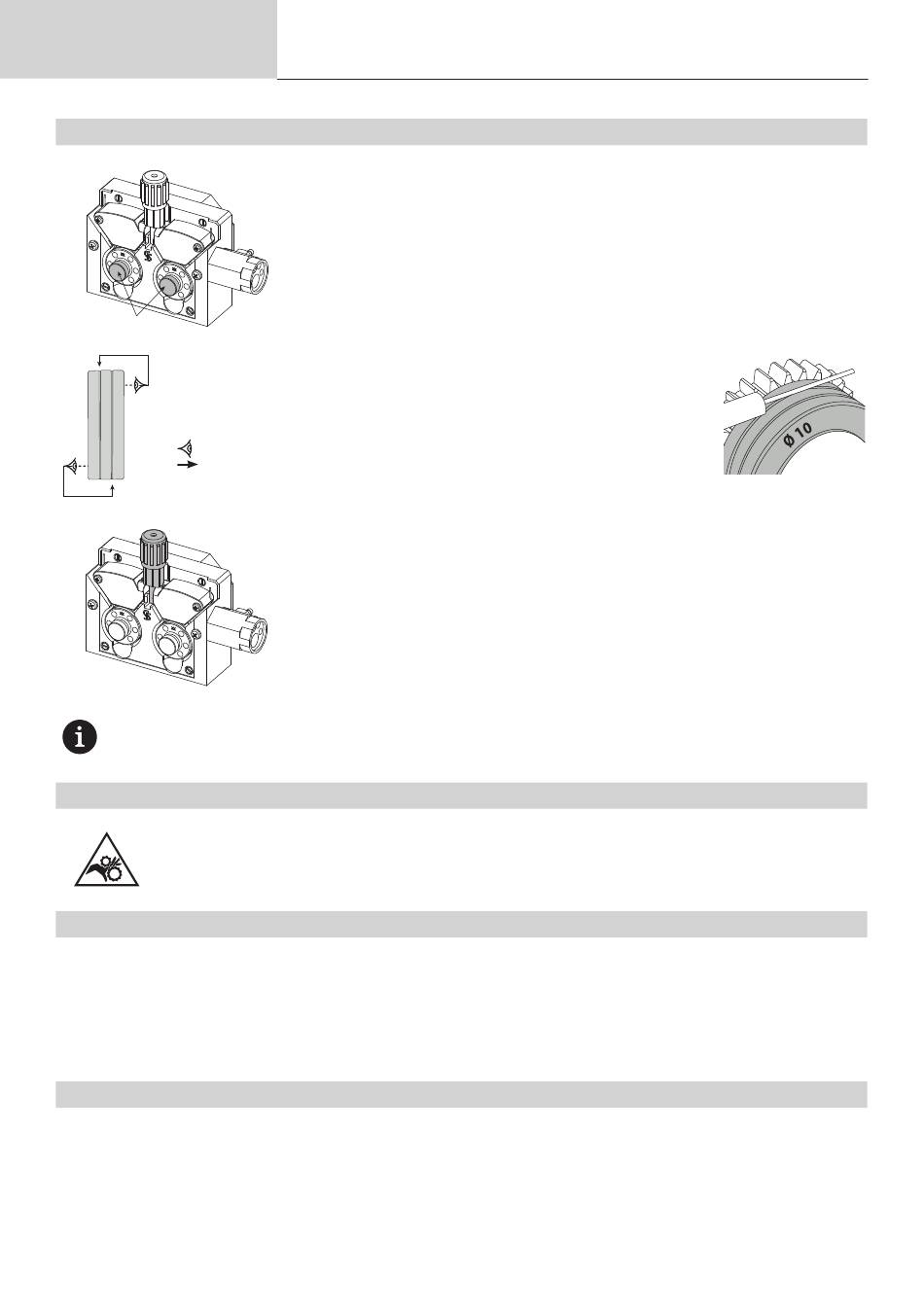

CHARGEMENT DU FIL D'APPORT
a
b
- Contrôlez l'inscription sur le galet pour vérifier que les galets sont adaptés au diamètre du fil et à
la matière du fil (pour un fil de Ø 1.0, utiliser la gorge de Ø 1.0).
- Utiliser des galets avec rainure en V pour les fils acier et autres fils durs.
- Utiliser des galets avec rainure en U pour les fils aluminium et autres fils alliés, souples.
: inscription visible sur le galet (exemple : 10 = Ø 1.0)
: gorge à utiliser
a
Remarques :
• Une gaine trop étroite peut entrainer des problèmes de dévidage et une surchauffe du moteur.
• Le connecteur de la torche doit être également bien serré afin d'éviter son échauffement.
• Vérifier que ni le fil, ni la bobine ne touche la mécanique de l'appareil, sinon il y a danger de court-circuit.
RISQUE DE BLESSURE LIÉ AUX COMPOSANTS MOBILES
Les dévidoirs sont pourvus de composants mobiles qui peuvent happer les mains, les cheveux, les vêtements ou les outils et
entrainer par conséquent des blessures !
• Ne pas porter la main aux composants pivotants ou mobiles ou encore aux pièces d'entrainement!
• Veiller à ce que les couvercles du carter ou couvercles de protection restent bien fermés pendant le fonctionnement !
• Ne pas porter de gants lors de l'enfilement du fil d'apport et du changement de la bobine du fil d'apport.
SOUDAGE SEMI-AUTOMATIQUE EN ACIER/INOX (MODE MAG)
Le matériel peut souder du fil acier et acier inoxydable de Ø 0.6 à 1.0 mm (I-A). L'appareil est livré d'origine avec des galets Ø 0.8/1.0 pour acier ou
acier inoxydable. Le tube contact, la gorge du galet, la gaine de la torche sont prévus pour cette application.
L'utilisation en acier nécessite un gaz spécifique au soudage (Ar+CO2). La proportion de CO2 peut varier selon le type de gaz utilisé. Pour l'inox,
utiliser un mélange à 2% de CO2 . En cas de soudage avec du CO2 pur, il est nécessaire de connecter un dispositif de préchauffage de gaz sur la
bouteille de gaz. Pour des besoins spécifiques en gaz, veuillez contacter votre distributeur de gaz. Le débit de gaz pour l'acier est compris entre
8 et 15 litres / minute selon l'environnement. Pour contrôler le débit de gaz sur le manomètre sans dérouler de fil d'apport, faire un appui long sur
le bouton-poussoir n°1 et suivre la procédure à l'écran. Ce contrôle doit se faire périodiquement pour assurer un soudage optimal. Se reporter à la
notice IHM.
SOUDAGE SEMI-AUTOMATIQUE ALUMINIUM (MODE MIG)
Le matériel peut souder du fil aluminium de Ø 0.8 à 1.2 mm (I-B).
L'utilisation en aluminium nécessite un gaz spécifique argon pur (Ar). Pour le choix du gaz, demander conseil à un distributeur de gaz. Le débit de
gaz en aluminium se situe entre 15 et 20 l/min selon l'environnement et l'expérience du soudeur.
Voici les différences entre les utilisations acier et aluminium :
- Utiliser des galets spécifiques pour le soudage alu.
- Mettre un minimum de pression des galets presseurs du motodévidoir pour ne pas écraser le fil.
- Utiliser le tube capillaire (destiné au guidage fil entre les galets du motodévidoir et le connecteur EURO) uniquement pour le soudage acier/inox
(I-B).
- Utiliser une torche spéciale aluminium. Cette torche aluminium possède une gaine téflon afin de réduire les frottements. NE PAS couper la gaine au
bord du raccord ! Cette gaine sert à guider le fil à partir des galets.
- Tube contact : utiliser un tube contact SPÉCIAL aluminium correspondant au diamètre du fil.
10
Notice originale
Pour changer les galets, procéder comme suit :
- Desserrer la molette (a) au maximum et l'abaisser.
- Déverrouiller les galets en dévissant les vis de maintien (b).
- Mettre en place les galets moteur adaptés à votre utilisation et revisser les vis de maintien.
Les galets fournis sont des galets double gorge :
- acier Ø 0.8/1.0
Pour installer le fil de métal d'apport, procéder comme suit :
- Desserrer la molette au maximum et l'abaisser.
- Insérer le fil, puis refermer le motodévidoir et serrer la molette selon les indications.
- Appuyer sur la gâchette de la torche pour actionner le moteur, une procédure s'affiche à
l'écran.
ARKAD 250M
