Installations de la structure d'encadrement
et de la finition encastrée
1. Construire la structure d'encadrement de l'enceinte du foyer à l'aide des
matériaux prévus à cet effet.
Remarque : Lors de la construction de l'ouverture d'encadrement, s'assurer de
laisser un accès pour l'installation de la conduite de gaz et des branchements
électriques. Le faisceau de câbles doit également être monté au mur à l'aide du
boîtier fourni avec l'appareil. Il doit être installé à droite de l'appareil (lorsqu'on
fait face à l'appareil). Cette installation doit être effectuée avant de procéder
aux finitions.
2. Au niveau des murs extérieurs, isoler l'enceinte du foyer de la même manière
que le reste de la maison. Installer un écran pare-vapeur et une cloison sèche,
conformément aux codes d'installation locaux. (Ne pas isoler l'appareil en
lui-même.)
AVERTISSEMENT : À défaut d'installer une isolation et d'ajouter un écran
pare-vapeur sur la surface intérieure du mur extérieur, des problèmes de fonc-
tionnement et de performance pourraient en résulter, ce qui comprend, mais ne
se limite pas à une condensation excessive sur les portes vitrées, la production
de flammes peu soutenues, la production de carbone, de flammes bleues, etc.
Ces problèmes ne sont pas liés aux produits.
Notez que dans toutes les applications, bien qu'il y ait un dégagement zéro
aux combustibles de l'unité, tous les dégagements aux combustibles de la
ventilation à l'intérieur du châssis s'appliquent toujours. Veuillez consulter les
dégagements de lévacuation dans le manuel spécifique du produit.
3. IMPORTANT : Mur extérieur / enceinte d'alcôve : Lors de l'installation
dans une cavité extérieure ou une enceinte du châssis (dessus, arrière
et côtés), quel que soit l'endroit où l'appareil est placé dans la maison,
l'utilisation de cloisons sèches ou d'autres moyens est requise tels qu'une
isolation, du contreplaqué, des montants en bois, etc. pour empêcher la
chaleur de s'échapper n'importe où au-dessus de l'enceinte.
Châssis interne : En cas d'installation en tant que châssis interne, quel que
soit l'endroit où l'appareil est placé dans la maison, il est nécessaire d'utiliser soit
de cloisons sèches ou d'autres moyens, tels que du contreplaqué, sur
la paroi arrière du châssis afin d'éviter que la chaleur ne s'échappe
dans la cavité murale arrière. Si le châssis est prolongé jusqu'au pla-
fond, le plafond devra également être fini de manière à empêcher la
chaleur de s'échapper dans la solive du plancher ou dans le grenier.
Une des méthodes suivantes doit être utilisée pour empêcher la chaleur
de s'échapper de la cavité de l'enceinte.
a. En cas d'utilisation d'une cloison sèche, s'assurer que la cloison sèche
est bien scellée sans espaces.
b. Le contreplaqué, les montants en bois, etc. doivent être installés de
manière étanche, sans interstices ni jointures.
Comme cet appareil a été conçu pour que l'air chaud s'échappe unique-
ment par les ouvertures de ventilation de l'enceinte du châssis, si de
l'air chaud est piégé en s'échappant par des joints, des crevasses, des
montants ouverts ou d'autres ouvertures dans l'enceinte sur le dessus,
cela modifiera les dégagements à l'intérieur de l'enceinte, ce qui provo-
quera une surchauffe de l'enceinte. Il est essentiel que tout l'air chaud de
l'enceinte sorte uniquement par les ouvertures de ventilation.
4. Les matériaux combustibles (cloison sèche, bois, panneaux de bois, etc.)
peuvent être en contact avec l'appareil (haut, bas et côtés).
5. S'assurer que le matériau utilisé n'empiète pas sur la surface vitrée, ce qui
pourrait constituer un danger pour le fonctionnement de l'appareil.
6. Ce foyer est muni d'une bavette de 1/2 po au-dessus, sur les côtés et au-dessous
de l'ouverture pour cacher les extrémités de la cloison sèche. Les bavettes
latérales et inférieures (avant et sur les côtés) de 1/2 po fournies avec l'appareil
(voir schéma 1) peuvent être soit retirées soit remplacées par une bordure en
forme de J ou un renfort d'angle en métal acheté dans une quincaillerie locale
afin de couvrir les bords coupés/visibles du matériau de parement combustible
ou tout autre matériau de finition utilisé. 6 vis maintiennent la bavette (voir
schéma 1). Ces vis sont cachées par les panneaux extérieurs qui devront être
retirés pour y accéder. Voir la procédure dans le présent manuel pour enlever
les panneaux extérieurs.
7. Cet appareil peut également être encastré (avec des matériaux combustibles),
et agrémenté d'un socle à l'avant. Il peut également se prolonger vers le haut.
Voir le présent manuel pour plus de détails.
consignes d'installation
Note : Les matériaux combustibles peuvent s'étendre d'un minimum de 1/2"
et d'un maximum de 5-1/8" (130 mm) à partir du haut de la façade (avec
un verre plus grand). Voir le tableau de dégagements du manteau pour plus
de détails. La base et le côté (avec une vitre plus petite) n'ont pas de limite
quant à la distance à laquelle le matériau combustible peut s'étendre à par-
tir de l'appareil. Assurez-vous qu'aucun matériau n'empiète sur la zone du
verre, car celle-ci est définie par la lèvre de finition qui entoure l'appareil.
Dessous et parties latérales de la bavette de
la cloison sèche (en option)
Si nécessaire, la bavette de finition sur les côtés et sur le dessous de l'appareil
peut être enlevée. Retirer les 2 vis de chaque côté pour enlever la bavette de la
cloison sèche et dévisser les 6 vis (dans les emplacements indiqués ci-dessous)
depuis l'arrière de la façade avant de l'appareil à l'aide d'un tournevis coudé
et soulever la bordure en cloison sèche pour la retirer. La bavette supérieure
de la cloison sèche ne peut pas être retirée de l'appareil. Voir également les
détails de finition à la page suivante.
Retirer les 2 vis de chaque côté
Dévisser les vis – abaisser la garniture

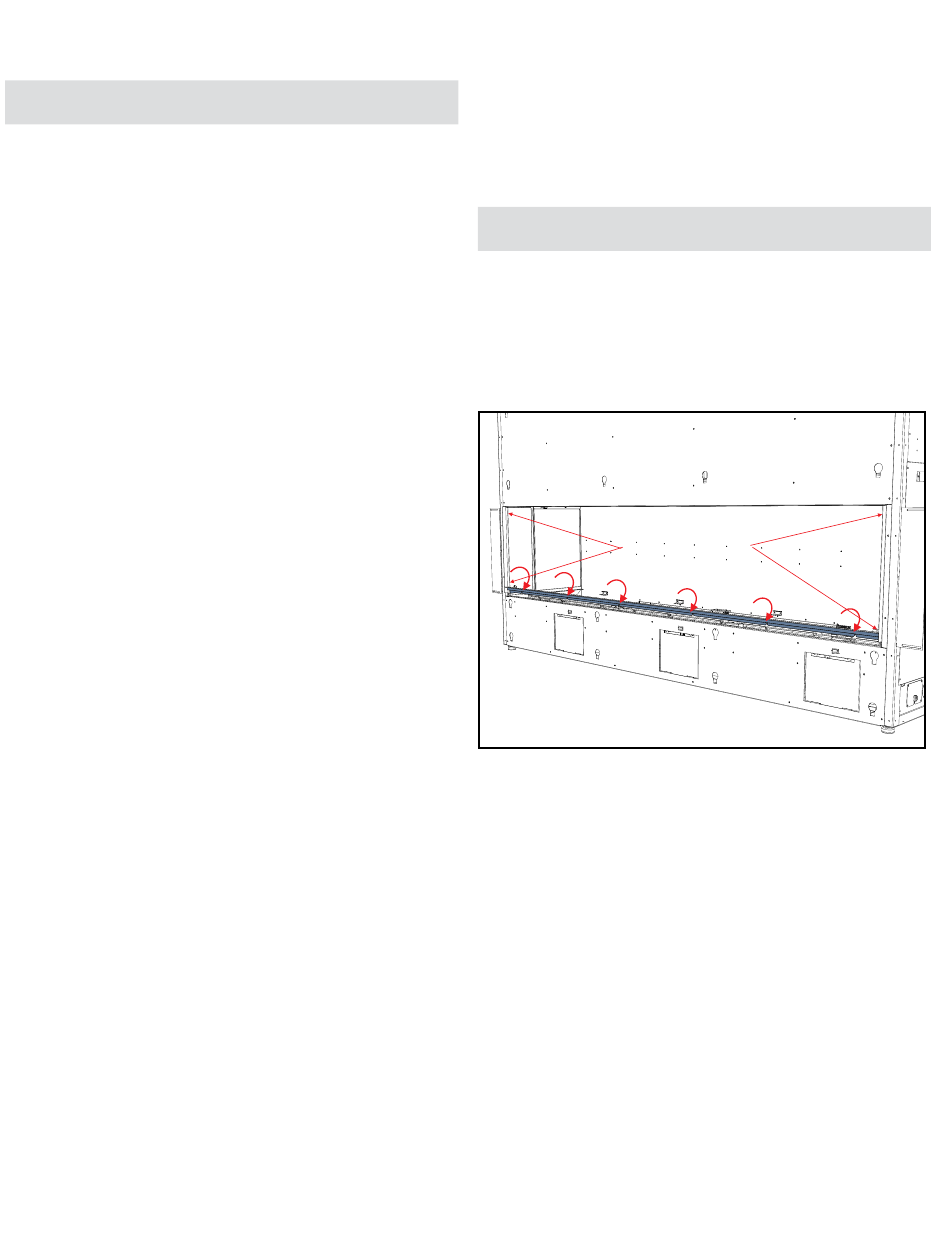

Schéma 1
