Installations de l'encadrement et de la finition encastrée - Modèles CC40LE/CC40RE
1. Construire la structure d'encadrement de l'enceinte du foyer à l'aide des
matériaux prévus à cet effet.
Remarque : Lors de la construction de l'ouverture d'encadrement, s'assurer
de laisser un accès pour l'installation de la conduite de gaz et des branche-
ments électriques. Le faisceau de câbles doit également être monté au mur à
l'aide du boîtier fourni avec l'appareil. Il doit être installé à droite de l'appareil
(losqu'on fait face à l'appareil). Cette installation doit être effectuée avant
de procéder aux finitions.
2. A u niveau des murs extérieurs, isoler l'enceinte du foyer de la même
manière que le reste de la maison. Installer un écran pare-vapeur et une
cloison sèche, conformément aux codes d'installation locaux. (Ne pas
isoler l'appareil en lui-même.)
AVERTISSEMENT : À défaut d'installer une isolation et d'ajouter un écran
pare-vapeur sur la surface intérieure du mur extérieur, des problèmes de
fonctionnement et de performance pourraient en résulter, ce qui comprend,
mais ne se limite pas à, une condensation excessive sur les portes vitrées,
la production de flammes peu soutenues, la production de carbone, de
flammes bleues, etc. Ces problèmes ne sont pas liés aux produits.
3. P our toute installation d'un appareil de la série City Series, toutes les parois
du châssis qui encadre l'appareil doivent être finalisées avec une cloison
sèche ou un matériau similaire et munies de joints d'étanchéité. Pour les
installations contre un mur extérieur, la structure d'encadrement doit égale-
ment être isolée et un pare-vapeur mis en place avant l'installation de la
cloison sèche et des joints d'étanchéité. Voir également la section sur le
système de ventilation du châssis.
P rendre note que pour toutes les installations avec un dégagement nul entre
les matériaux combustibles et l'appareil, tous les dégagements par rapport
aux matériaux combustibles depuis le système de ventilation situé à l'intérieur
du châssis sont toujours en vigueur. V oir section concernant les dégagements
du système de ventilation dans le manuel de l'appareil concerné.
4. L es matériaux combustibles (cloison sèche, bois, panneaux de bois, etc.)
peuvent être en contact avec l'appareil (haut, bas et côtés).
5. S 'assurer que le matériau utilisé n'empiète pas sur la surface vitrée, ce
qui pourrait constituer un danger pour le fonctionnement de l'appareil.

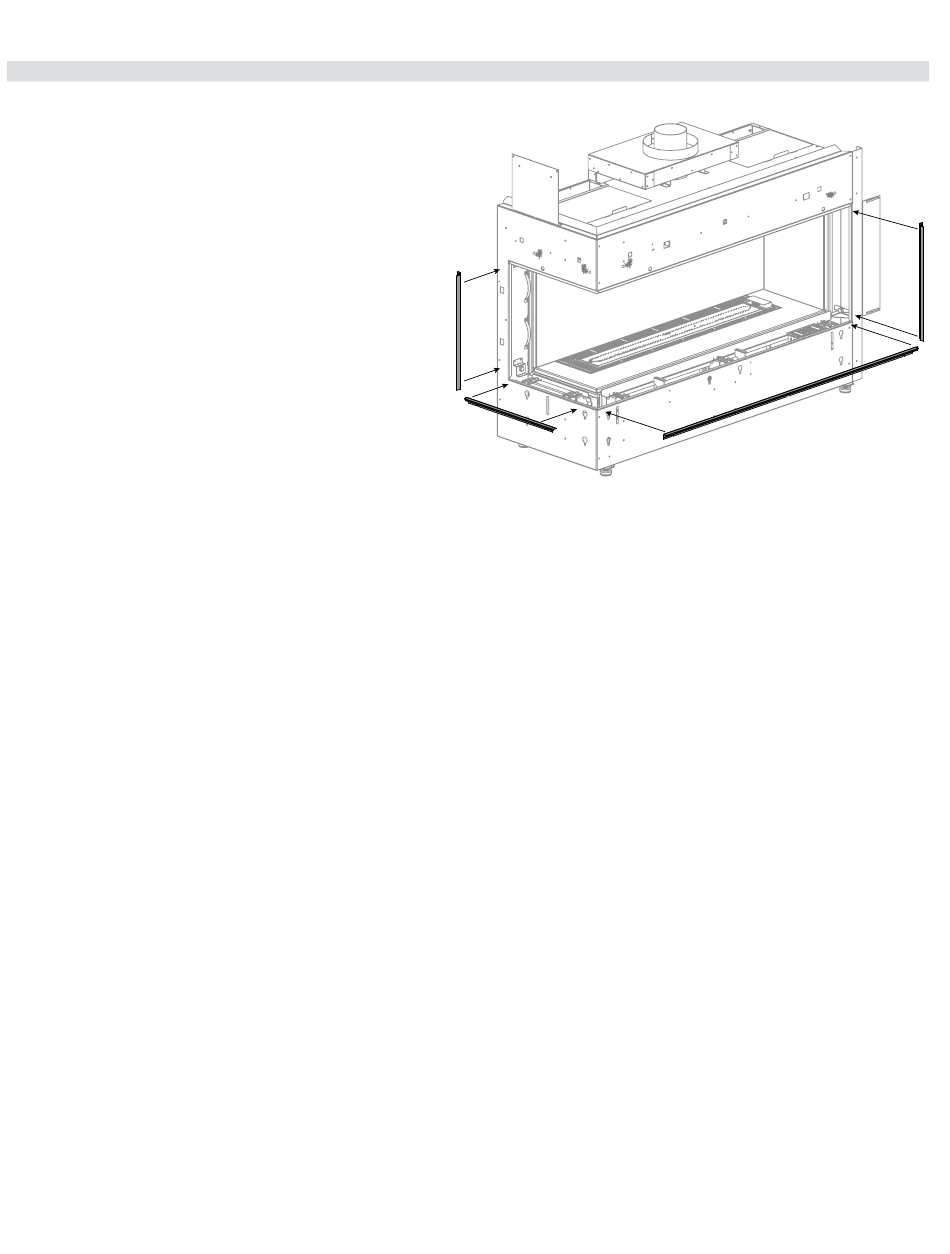

6. C e foyer est muni d'une bavette de 1/2 po au-dessus, sur les côtés et
au-dessous de l'ouverture pour cacher les extrémités de la cloison sèche.
Les bavettes latérale inférieure et avant inférieure de 1/2 po fournies avec
l'appareil peuvent être soit retirées soit remplacées par une bordure en
forme de J ou un renfort d'angle en métal acheté dans une quincaillerie
locale afin de couvrir les bords coupés/visibles du matériau de parement
combustible ou tout autre matériau de finition utilisé. La bavette avant
inférieure est fixée à l'aide de six (6) vis. Les bavettes latérales inférieures
sont fixées à l'aide de deux (2) vis et le côté est fixé par deux (2) autres
vis (en cas de retrait). Ces vis sont cachées par les panneaux extérieurs
qui devront être retirés pour y accéder. Voir la procédure dans le présent
manuel pour enlever les panneaux extérieurs.
7. C et appareil peut être également encastré (en utilisant des matériaux
combustibles) et un socle installé à l'avant de l'appareil. Il peut également
s'étendre sur le haut. Voir détails plus bas.
8. Le mur à l'arrière de l'appareil doit être fermé.
**Un matériau combustible peut se prolonger au-dessus de la façade avant
et les côtés ouverts de l'appareil sur une longueur comprise entre 1/2 po
et 2-1/2 po maximum. Si la longueur de 2 1/2 po est insuffisante, un maté-
riau non combustible peut être utilisé à la place du matériau combustible,
comme prolongement du matériau de finition au-delà de cette longueur ou
cette longueur peut être étalée si des matériaux combustibles sont utilisés.
Voir le tableau sur les dégagements du manteau pour plus de détails. Pour
la base et le côté non ouvert, il n'y a pas de limites à respecter en ce qui
concerne le prolongement du matériau combustible.
consignes d'installation
Remarque : un tournevis coudé est fourni avec l'appareil pour faciliter le retrait/
l'installation de l'encadrement et de la finition.
Foyers City Series |
19
