Instructions de montage
Température ambiante
Température de stockage
Humidité relative
Indice de protection
Endress+Hauser
Montage
Les capteurs ont été conçus pour être utilisés dans le process en combinaison avec la chambre de
passage OUA260. La chambre de passage peut être montée soit directement dans une conduite de
process soit dans une conduite bypass. Le capteur OUSAF22 ne peut pas être utilisé sans la chambre
OUA260.
Assurez-vous que les boîtiers du capteur et du détecteur sont à l' h orizontale. On garantit ainsi que
les fenêtres transparentes sont positionnées à la verticale pour éviter la formation de dépôt sur la
surface des fenêtres. Installez le capteur en amont des régulateurs de pression. Laissez
suffisamment de place pour le raccord des câbles à l' e xtrémité de la lampe et à l' e xtrémité du
boîtier du détecteur. Le fonctionnement sous pression des capteurs contribue à prévenir la
formation de bulles d' a ir ou de gaz.
2
1
2
E

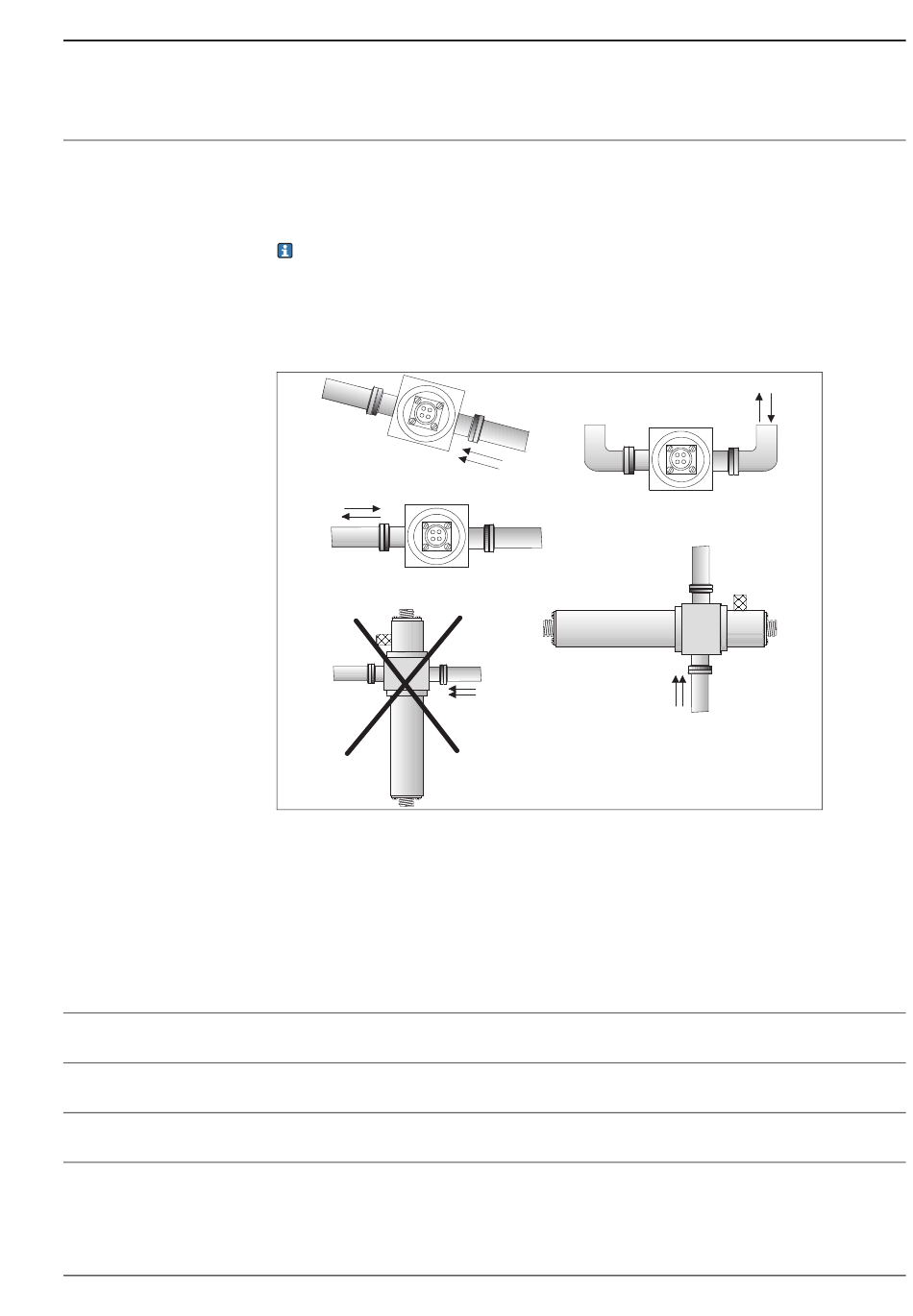

Montage du capteur
A
A privilégier
B
A éviter
C
Acceptable
D
Optimal
Conditions ambiantes
0 à 55 °C (32 à 131 °F)
-20 à 70 °C (-4 à 158 °F)
5 à 95 %
IP 65 (NEMA 4)
A
1
C
2
1
E
Jamais
1
Débit de process
2
Conduite de process
1
B
2
D
1
2
a0007110
5
