Température de process
Pression de process
Construction, dimensions
6
Conditions de process
0 à 90 °C (32 à 194 °F) en continu
max. 130 °C (266 °F) pendant 2 heures
jusqu' à 100 bar (1450 psi) selon le matériau, la taille de la conduite et le raccord process de la chambre
de passage
Construction mécanique
Les dimensions du capteur dépendent de la chambre de passage.
1
A

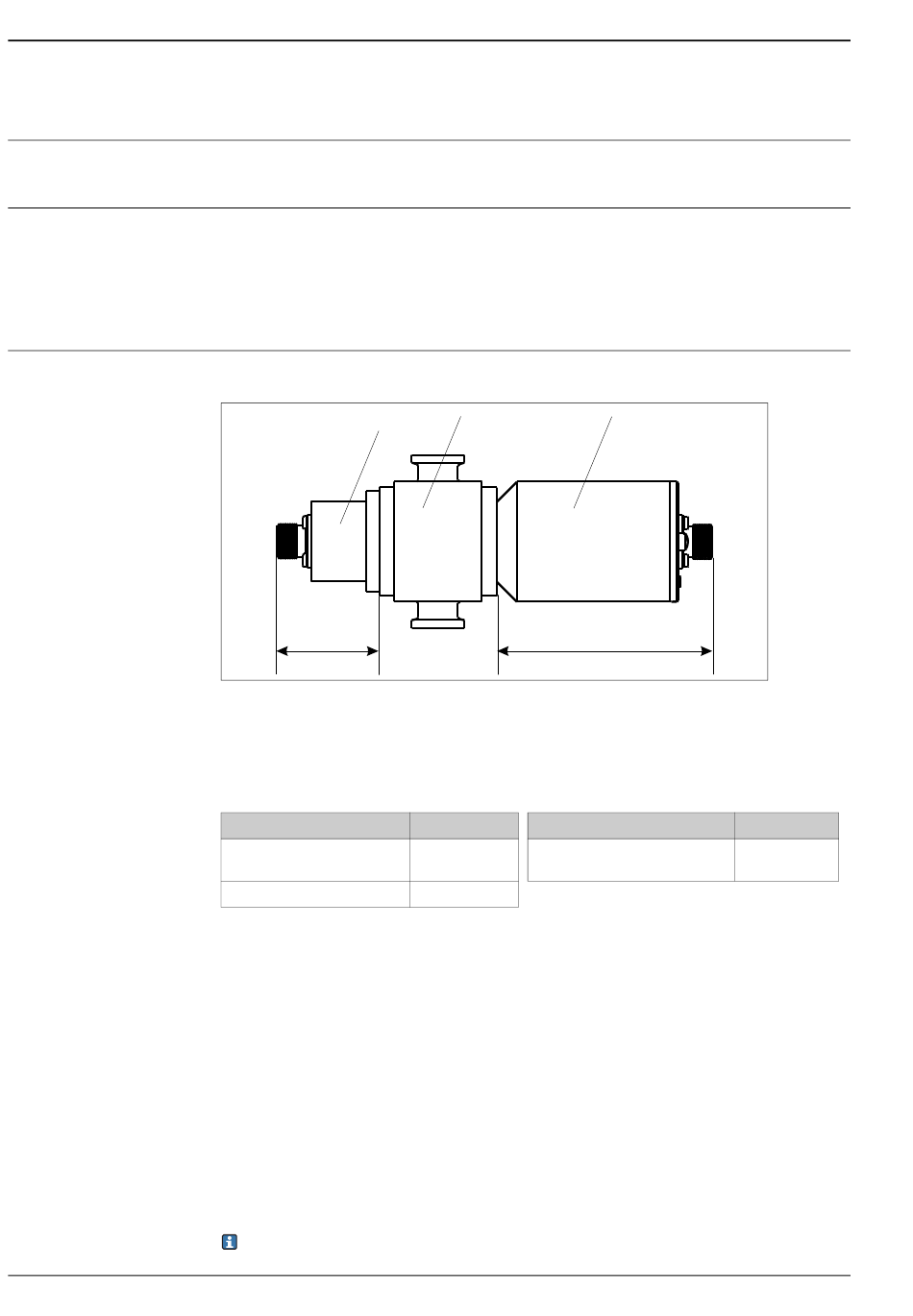

Construction de l' O USAF22 avec la chambre de passage OUA260
1
Module de la lampe
2
Chambre de passage OUA260 (à commander séparément)
3
Module du détecteur
Type de lampe
Lampe à haute luminescence
Lampe à atmosphère gazeuse
Le détecteur et la lampe peuvent varier en fonction des options commandées.
Chambre de passage OUA260
Raccords process :
Triclamp, manchons à souder, raccord coulissant, Swagelok, bride ANSI,
bride DIN (autres raccords sur demande)
Matériaux :
Inox 316L, Kynar
(autres matériaux comme titane, Hastelloy etc. sur demande)
Diamètres nominaux :
¼" à 4" (DN 6 à DN 100)
Trajets :
0,5 à 100 mm (0,02" à 3,94"), selon la taille de la conduite et le raccord
process
Fenêtres :
Quartz, saphir
Joints toriques :
EPDM, Viton, Kalrez, silicone (autres matériaux sur demande)
Vous trouverez plus d' i nformations sur les dimensions de la chambre de passage dans la
documentation de l' O UA260.
Assurez-vous de laisser un dégagement supplémentaire d' e nv. 5 cm (2") du côté de la lampe et du
côté du détecteur pour le raccordement du câble de capteur.
2
Dimension "A"
Type de détecteur
33,78 mm (1,33")
Standard avec filtre de validation
33,78 mm (1,33")
3
B
A0014882
Dimension "B"
102,8 mm
(4,05")
Endress+Hauser
OUSAF22
