Étape 4 : connexion des zones
(facultatif)
Il est possible d'utiliser TB1 (Figure 6)
pour connecter les zones directement
au clavier. Utiliser uniquement le
câblage ZFS 4k7/2k2 comme illustré à la
Figure 7 (pas d'autre câblage possible).

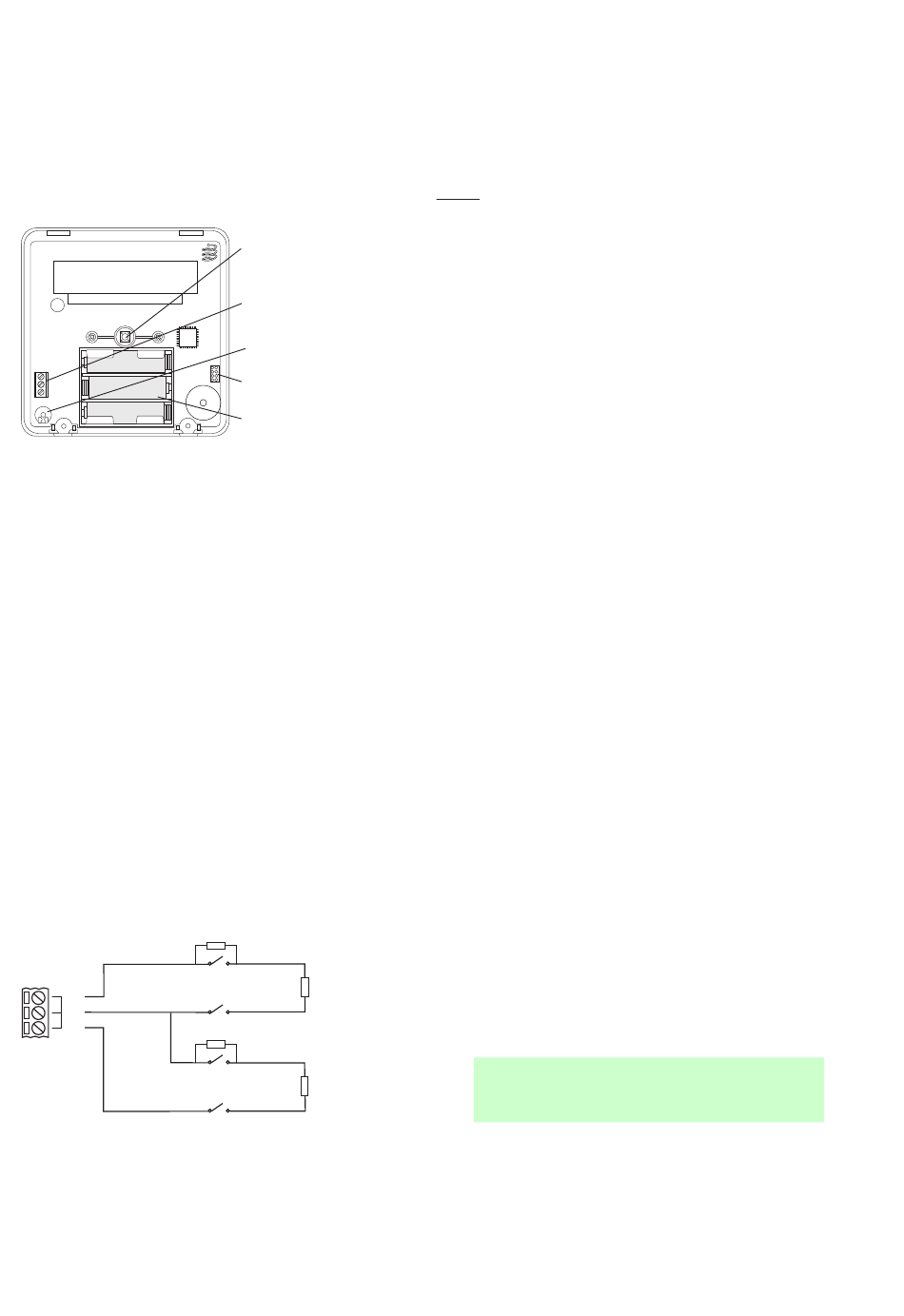

Figure 6. Circuit imprimé du clavier
Remarque :
•
pour pouvoir utiliser des zones du
clavier, il convient de les activer en
sélectionnant Menu Installateur,
Détecteurs/Périph., Claviers Radio,
KEY-RKPZ, Editer Clavier .
•
La détection de masquage n'est pas
prise en charge.
•
Le numéro alloué par la centrale à
chacune des zones dépend du type
de centrale utilisée et de l'existence
ou non d'extensions configurées.
Pour plus d'informations sur la
numérotation des zones, se reporter
au manuel technique.
Zone 1
Autoprotection
Z1
Z2
Zone 2
Alarme
Autoprotection
Figure 7. Connexion de zones ZFS
Étape 5 : adressage du clavier
Connecter le cavalier sur les picots
d'adressage (Figure 6). Chaque clavier
Page 4
Contact
d'autoprotection
Bornes de zone TB1
Volume Buzzer
Connexions
d'adresse
Adressage du clavier
Compartiment à
piles (3 x 1,5 V AA)
4k7
Alarme
2k2
4k7
2k2
qui communique avec la même
station de base doit avoir une adresse
distincte.
Remarque : pour les anciennes
centrales i-on16 et i-on40, activer
les connexions différemment pour
tous les claviers dans le système.
Étape 6 : mise sous tension
1. Mettre trois piles AA dans le clavier
(Figure 6), s'assurer qu'elles sont
mises dans le bon sens. Veiller à
ne pas remettre la face avant tout
de suite.
2. Mettre la centrale sous tension
(pour mettre sous tension les
bases). Les autres claviers (si
connectés) peuvent émettre un bip
à plusieurs reprises.
Étape 7 : couplage du clavier et
de la station de base
1. Choisir Enter Learn Mode dans le
menu local du clavier (page 6).
2. Attendre que la LED verte sur la
station de base se mette à cligno-
ter, puis appuyer sur le bouton
Teach (Figure 3).
3. Le message « RKBS Learned! »
s'affichera sur le clavier.
Remarque : s'il est impossible
de coupler les périphériques,
réinitialiser la station de base puis
réessayer (voir page 7).
4. Quitter le menu local. La version
du firmware s'affiche, par
exemple :
EATON
RKP V3.11
5. Appuyer sur n'importe quelle
touche du clavier. La LED rouge
sur la station de base doit
s'allumer brièvement pour montrer
que les deux périphériques
communiquent.
