Clavier radio bidirectionnel KEY-RKPZ
Guide d'installation
Introduction

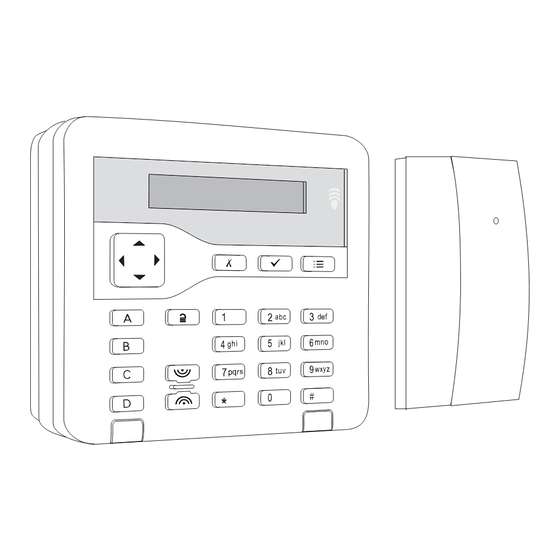

Le clavier KEY-FKPZ est
un clavier radio conçu
pour être utilisé avec
les systèmes anti-intru-
sion I-ON et Menvier.
Le clavier offre un accès
complet pour configurer,
activer ou désactiver
le système et c'est un
élément essentiel des
systèmes anti-intrusion sans fil Eaton.
En tant qu'appareil radio, le KEY-RKPZ s'installe facilement
et offre une plus grande flexibilité au moment de décider où
placer la centrale et le clavier.
Le clavier utilise une « station de base » distincte (KEY-RKBS)
qui fournit des transmissions entre le clavier et la centrale.
La station de base utilise des communications radio avec le
clavier et une connexion filaire RS485 standard à la centrale.
Chaque station de base peut communiquer avec deux claviers
maximum.
Caractéristiques :
•
Clavier radio qui offre un accès complet pour configurer,
activer ou désactiver le système.
•
Installation aisée.
Lecteur interne.
•
Lecteur et touches rétroéclairés.
•
•
Touches de navigation avec voyants d'alerte intégrés.
•
Touches de configuration A, B, C et D avec voyants d'état
intégrés. Un technicien peut configurer les touches pour
la définition de zones, des partitions, des mises en service
partielles, ou le contrôle des sorties utilisateurs.
Publicité
Table des Matières
Manuels Connexes pour Eaton KEY-RKPZ
Sommaire des Matières pour Eaton KEY-RKPZ
- Page 1 élément essentiel des systèmes anti-intrusion sans fil Eaton. En tant qu’appareil radio, le KEY-RKPZ s’installe facilement et offre une plus grande flexibilité au moment de décider où placer la centrale et le clavier. Le clavier utilise une « station de base » distincte (KEY-RKBS) qui fournit des transmissions entre le clavier et la centrale.
-
Page 2: Touches Du Clavier
Autoprotection ouverture et 20 secondes ; il est possible d’aug- • arrachement. menter ce délai jusqu’à 10 minutes en appuyant sur la touche . Après Bornes pour deux zones ZFS • 10 minutes, le délai redevient de filaires. 20 secondes. Menu local pour définir les options •... -
Page 3: Étape 2 : Installation De La Station De Base
Étape 2 : installation de la Étape 3 : fixation de l’embase station de base du clavier 1. Déconnecter toutes les sources 1. Retirer la face avant du clavier d’alimentation de la centrale, y (Figure 4). compris les batteries. Soulever le couvercle pour le dégager. ... - Page 4 Menu Installateur, Détecteurs/Périph., Claviers Radio, 1. Choisir Enter Learn Mode dans le KEY-RKPZ, Editer Clavier . menu local du clavier (page 6). • La détection de masquage n’est pas 2. Attendre que la LED verte sur la prise en charge.
- Page 5 4. Appuyer sur . 1. Sélectionner Menu Installateur, 5. Les messages-guide standard Détecteurs/Périph., Claviers Radio, s’afficheront pour configurer la KEY-RKPZ, Adresse BUS Ext. . centrale. Pour plus d’informations L’écran suivant s’affiche alors : sur les messages-guide, se repor- ter au guide d’installation de la Press addr button(s) centrale ou au manuel technique.
-
Page 6: Étape 10 : Configuration Du Clavier
N qu’elle est Détecteurs/Périph., Configurer désactivée) ou pour saisir/quitter Claviers Radio, l’adresse du cla- l’option, selon le cas. KEY-RKPZ, Adresse vier. Se référer à BUS Ext., <nom l’étape 9. 6. Appuyer sur pour enregistrer clavier>, les modifications ou sur pour Détecteurs/Périph.,... -
Page 7: Vérification De La Portée Radio
Définir cette option sur N désactive le utilisant le menu Installateur, le Test, voyant OK de façon permanente. les portées radio, les claviers radio, KEY-RKPZ . LED Status FLT Une valeur minimale de 2 est suffi- Cette option concerne le voyant rouge sante. -
Page 8: Spécifications
La vente du produit faisant l’objet du présent document Durée de vie des piles : 21 mois. est soumise aux Conditions générales précisées dans les politiques de vente d’Eaton applicables ou dans tout Détection de pile faible à 3,0 V autre accord contractuel établi entre Eaton et l’acquéreur.
