Étape 2 : installation de la
station de base
1. Déconnecter toutes les sources
d'alimentation de la centrale, y
compris les batteries.
2. Retirer la face avant de la station
de base en desserrant la vis
située le long du bord inférieur.
3. Faire passer le câble de la
centrale dans le trou de l'embase
(Figure 2), puis visser l'embase
sur la surface de montage.
Trous de fixation
Trou d'entrée du câble

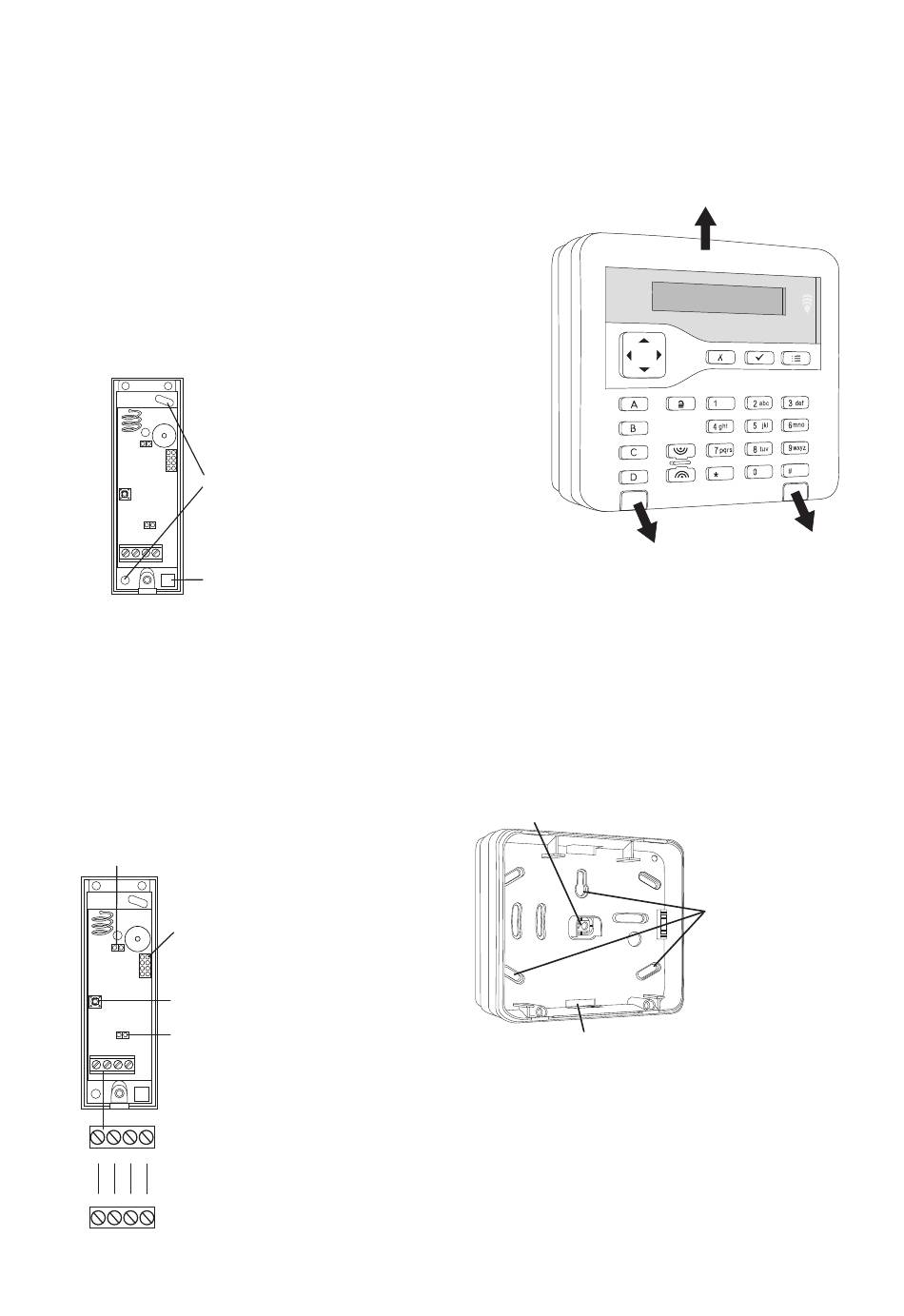

Figure 2. Embase de la station de base
4. Connecter le câblage et les
connexions (Figure 3). Ne pas
remettre la face avant en place
avant l'étape 8.
Retirer cette connexion si la désactivation
du voyant est souhaitée (le voyant clignote
rouge lorsque la station de base et le clavier
communiquent)
Établir une connexion à une des
quatre positions pour sélectionner
la fréquence radio. Choisir une
position différente pour chaque
station de base sur le site
Bouton Teach (utilisé à l'étape 7)
Il peut s'avérer nécessaire
d'établir une connexion à la
terminaison du bus RS485. Pour
plus d'informations, se reporter au
guide d'installation de la centrale.
0V
12V
A
B
Connexion à la centrale
0V
12V
A
B
Figure 3. Câblage et connexions de la
station de base
Étape 3 : fixation de l'embase
du clavier
1. Retirer la face avant du clavier
(Figure 4).
2
Soulever le couvercle pour le dégager.
Ouvrir les trappes d'accès aux vis afin de
1
les retirer.
Figure 4. Retrait de la face avant
2. Fixer le bornier d'autoprotection
et chaque coin de l'embase sur
la surface de montage (Figure 5).
Utiliser les vis 3 mm x 19 mm (No 4)
fournies pour le bornier d'autoprotection
Trou d'entrée du câble
(de chaque côté)
Figure 5. Fixation de l'embase du clavier
Minimum 3 vis
à tête fraisée
4 mm x 25 mm
(No 8) pour
l'embase
Page 3
