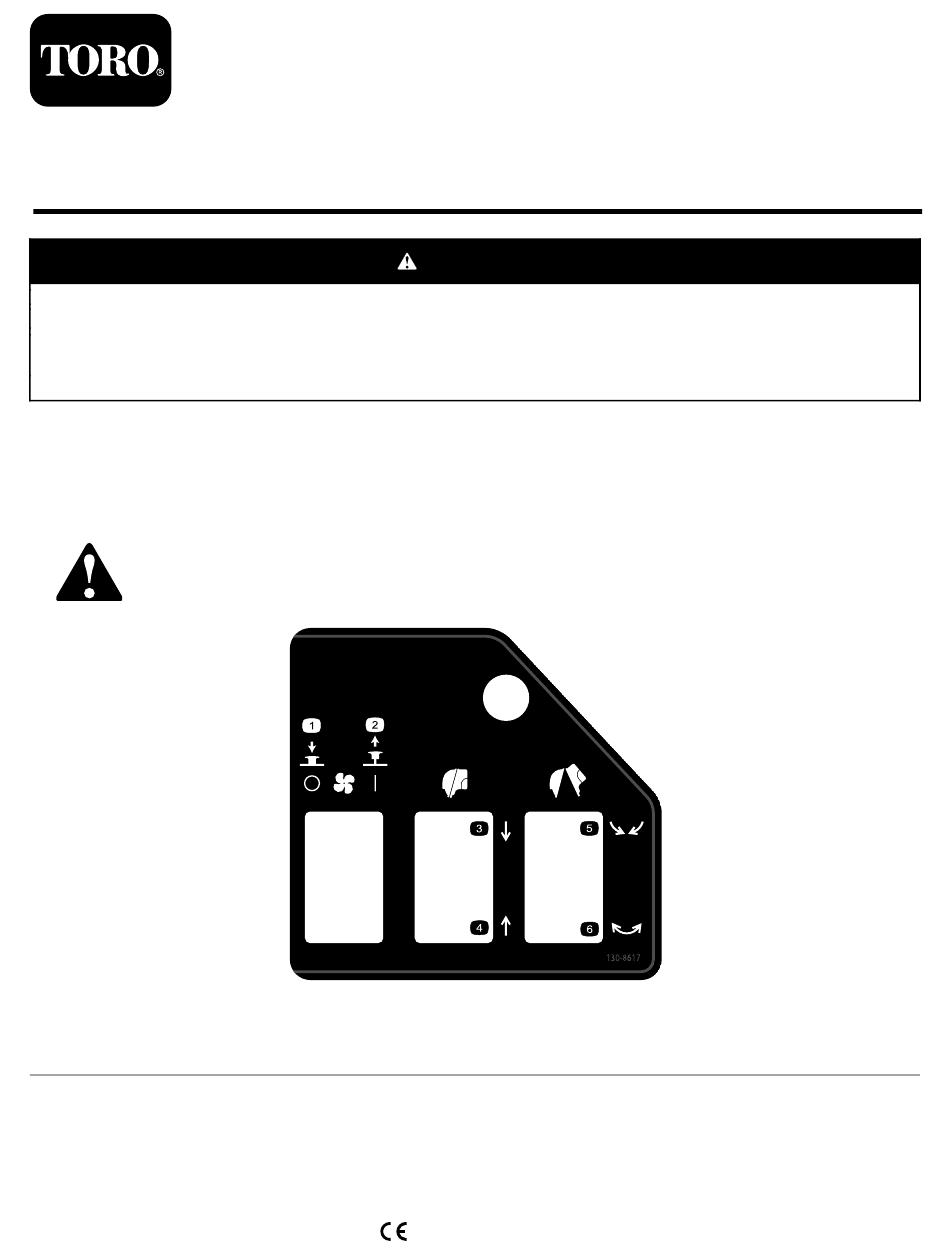

Kit de montage hydraulique et électrique pour
ramassage haute levée
Machine multi-usage à 4 roues motrices Groundsmaster
avec moteur Kubota
N° de modèle 30801
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Sécurité
Autocollants de sécurité et d'instruction
Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les
endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
1. Appuyez pour arrêter le ventilateur.
2. Tirez pour démarrer le ventilateur.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
130-8617
3. Descente de la trémie
4. Levée de la trémie
Enregistrez votre produit à www.Toro.com.
Form No. 3402-282 Rev B
Instructions de montage
5. Fermeture de la trémie
6. Ouverture de la trémie
Traduction du texte d'origine (FR)
Tous droits réservés *3402-282* B
Imprimé aux États-Unis
®
360
