4.5 Fixer la chaîne porte-câble
La chaîne porte-câble empêche que le système de store à enrouleur endommage le câble
d'alimentation pendant le mouvement du moteur tubulaire.
Effectuez la procédure suivante.

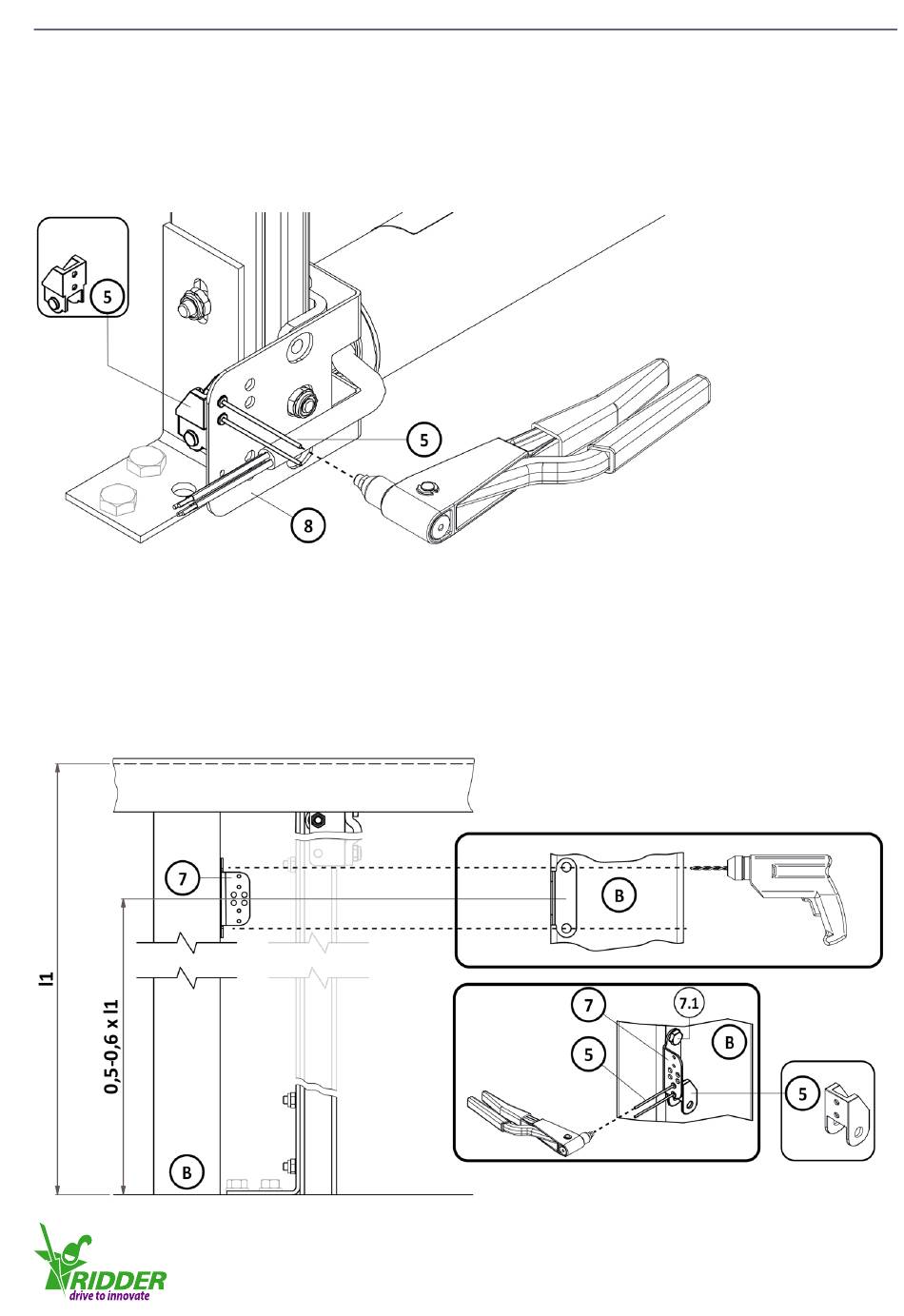

1. Utilisez les rivets à tête (5) pour fixer le connecteur d'extrémité (MCP) à l'étrier de chaîne
porte-câble (8).
MCP
2. Marquez la position de l'étrier de montage de la chaîne porte-câble (7) sur le pilier (B). Cette
position correspond à la longueur l1 multipliée par 0,5 à 0,6. Percez les trous pour les vis (7.1)
ou les boulons (7.1) correspondants dans le pilier (B).
3. Utilisez les vis (7.1) ou les boulons (7.1) pour installer l'étrier de montage de la chaîne porte-
câble (7).
4. Utilisez les rivets à tête (5) pour fixer le connecteur d'extrémité (FCP) à l'étrier de montage de la
chaîne porte-câble (7).
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
Ridder Drive Systems
17
4.5.1
4.5.2
FCP
