4.4 Fixer le moteur tubulaire au chariot de guidage

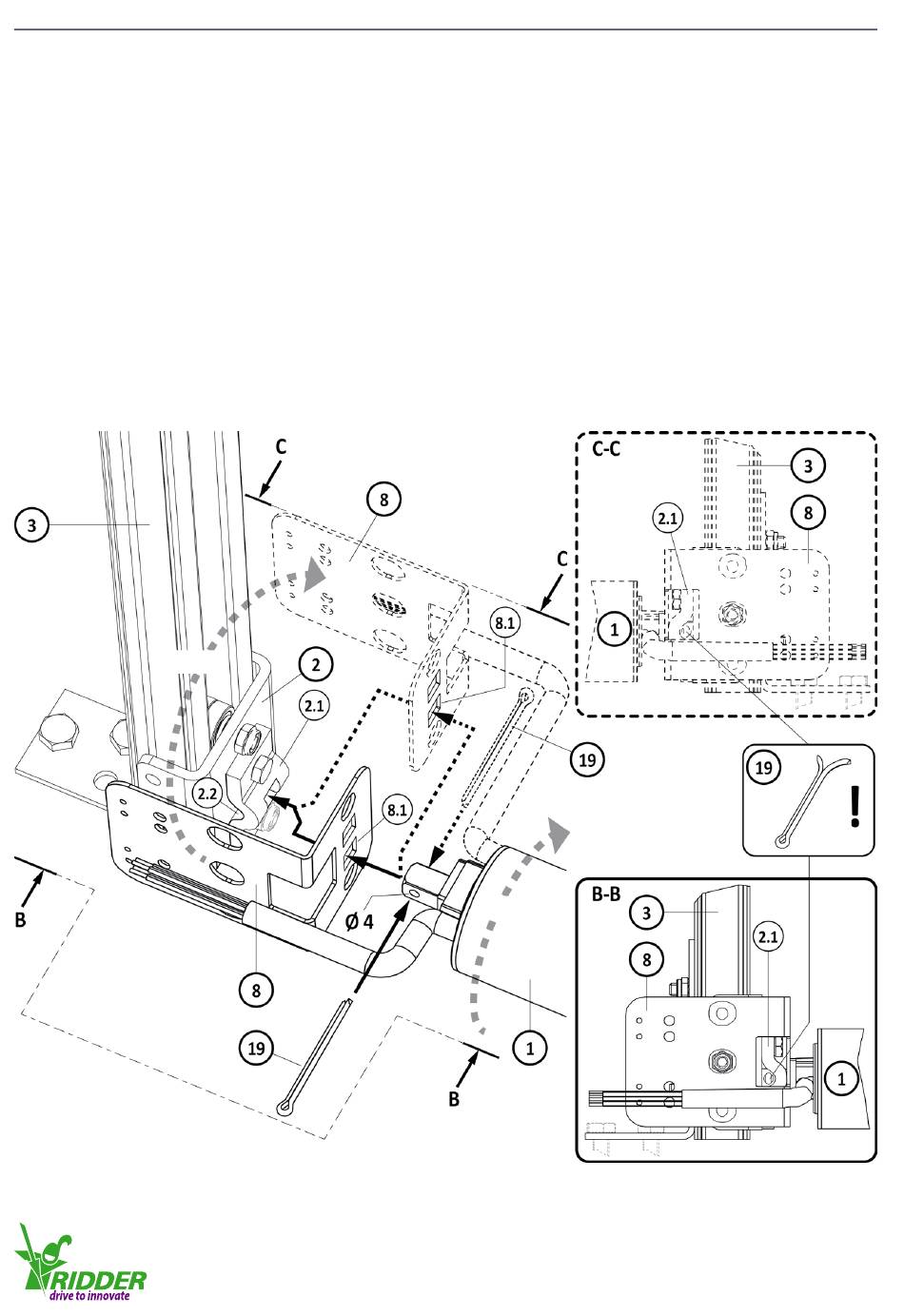

Fixez l'étrier de porte-câble (8) sûr le chariot de guidage (2) en même temps que le moteur
tubulaire (1). Reportez-vous à la figure B-B. Reportez-vous à la figure C-C si l'installation se fait de
l'autre côté du store à enrouleur.
Effectuez la procédure suivante.
1. Alignez le trou de ø 4 mm (pour la goupille fendue 19) avec l'ouverture 2.2.
2. Mettez l'étrier de porte-câble (8) en position avec le côté long dirigé vers le chariot de guidage (2).
3. Passez le câble d'alimentation du moteur tubulaire (1) du côté long de l'étrier de porte-câble (8).
4. Passez la tête (10x10) du moteur tubulaire (1) à travers le trou inférieur (8.1) de l'étrier de
porte-câble (8).
5. Insérez à fond la tête du moteur tubulaire (1) dans le trou (10x10) du support de fixation (2.1)
du chariot de guidage (2). L'étrier de porte-câble (8) doit alors être également placé dans la
position correcte.
6. Mettez la goupille fendue (19) dans le trou de ø 4 mm.
7. Utilisez la goupille fendue (19) pour fixer l'ensemble.
