Alarm- und Fehlermeldungen

Reparatur

Reglerdefekt

(Für den Fall, dass der Regler
ausfällt, kann der
Verflüssigungssatz manuell
betrieben werden. Gehen Sie
dazu wie folgt vor.)
-K1
-F1
3,15 A
1 3 5 33 43
34 44
-Q1 I > I > I >
2 4 6
-X1
PE
L N PE
Stromversorgung
220 -240V1N~/50Hz
r
eglerInstallatIon
• Bei einer Fehlfunktion blinken die drei kleinen
LED-Symbole in der Regleranzeige. Bestätigen
Sie die Meldung durch Drücken der oberen Taste.
Hier einige Beispiele für Warn-/Fehlermeldungen:
• Trennen Sie den Verflüssigungssatz von der Stromversorgung (drehen Sie den Gerätehauptschalter in
die Aus-Position).
• Entfernen Sie die Ader von Reglerklemme 22 (Sicherheitseingang DI3) und Klemme 25 (Raumthermostat
DI1) und verbinden Sie sie miteinander.
• Entfernen Sie die Ader von Reglerklemme 24 (Raumthermostat DI1) und Klemme 11 (Verdichterstromversorgung)
und verbinden Sie sie miteinander.
• H1, H2, H3: Entfernen Sie die Ader 6* und verbinden Sie sie mit der Klemmbrücke für Ader 11 und 24.
• H4: Entfernen Sie die Ader U2* vom Lüfterdrehzahlregler und verbinden Sie sie mit Ader 11 und 24.
• Entfernen Sie die Ader von Reglerklemme 14 (Kurbelwannenheizung) und schließen Sie sie an die
Klemme 22 des Verdichterschützes K2 an.
• Entfernen Sie die Ader von Reglerklemme 12 (Stromversorgung Kurbelwannenheizung), verlängern
Sie die Ader um ca. 40 cm und schließen Sie sie an die Klemme 21 des Verdichterschützes K2 an.
• Achten Sie auf Folgendes: Entfernen Sie den großen Klemmbock vom Regler oder entfernen Sie den
gesamten Regler.
• Schließen Sie den Verflüssigungssatz wieder an die Stromversorgung an (drehen Sie den Gerätehauptschalter
in die Ein-Position).

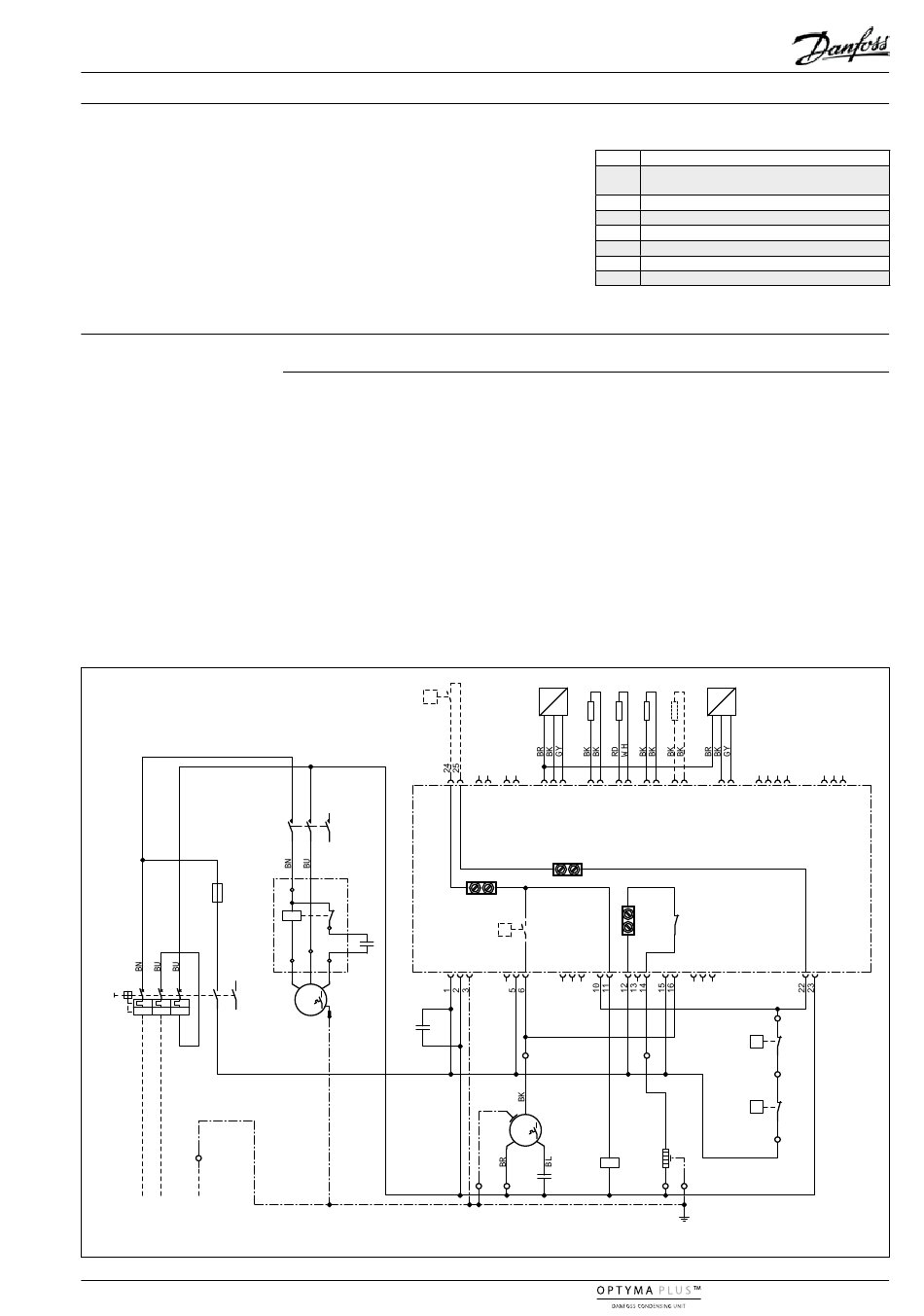

• Beachten Sie den Schaltplan unten.
T>
Raumthermostat
1 3 5
-K2
2 4 6
10
11
14
-C1
12
13 13
M
-M1
1~
-C2
Verdichter
* Option: An die Ader n°6 kann ein Lüfterdruckschalter oder ein Lüfterdrehzahlregler in Reihe geschaltet werden.
FRCC.ES.010.A1.03
A17 Alarm Sicherheitseingang (DI3: hoher Ver-
A96 Druckgastemperatur hoch
E20 Fehler Verflüssigungsdruckmessumformer
E31 Fehler Umgebungstemperaturfühler
E32 Fehler Verdichtungsendtemperaturfühler
E33 Fehler Sauggastemperaturfühler
E39 Fehler Verdampfungsdruckmessumformer
-B1 -R1 -R2 -R3 -R4
P
U
1 2 3
1
-B5
P>
2
*Option
.
-X1
6
M
-M2
1~
-K2
-C3
. .
-X1
PE N1
Lüftermotor
A2 Alarm niedriger Saugdruck
flüssigungsdruck/niedriger Saugdruck)
-B2
P
U
1 2 3
21
-K2
22
.
-X1
22
-B3
P>
.
14
.
-X1
20
-B4
P<
.
-X1
15
A1
-R5
A2
. .
N2
PE
Kurbelwannenheizung
