Alarm- og fejlmeddelelser

Reparation

Regulatorfejl

(hvis regulatoren har
fejlfunktion, er det muligt at
køre kondenseringsaggregatet i
"manuel" tilstand. Gå frem som
følger)
-K1
-F1
3,15 A
1 3 5 33 43
34 44
-Q1 I > I > I >
2 4 6
-X1
PE
L N PE
strømforsyning
Zuleitung
alimentation
220 -240V1N~/50Hz
r
egulatorInstallatIon
• I tilfælde af "fejlfunktion" blinker 3 små LED-symboler
på regulatorens display. Godkend med et kort tryk
på øverste knap. Se nogle eksempler her.
• Afbryd kondenseringsaggregatet fra strømforsyningen (slå hovedafbryder fra)
• Fjern ledning fra regulatorterminal 22 (sikkerhedsindgang DI3) og terminal 25 (rumtermostat DI1),
og sæt dem sammen
• Fjern ledning fra regulatorterminal 24 (rumtermostat DI1) og terminal 11 (kompressorforsyning DI1),
og sæt dem sammen
• H1, H2, H3: Fjern ledning 6*, og forbind den med terminalbroen for ledning 11 og 24.
• H4: Fjern ledning U2* fra ventilatorhastighedsregulatoren, og forbind den med ledning 11 og 24.
• Fjern ledningen fra regulatorterminal 14 (varmelegeme til krumtaphus), og tilslut den til kompressorkontaktor
K2 terminal 22
• Fjern ledningen fra regulatorterminal 12 (forsyning, krumtaphusvarmelegeme), forlæng denne ledning
ca. 40 cm, og tilslut den til kompressorkontaktor K2 terminal 21
• Vær omhyggelig: Afmonter den store terminalblok fra regulatoren, eller afmonter hele regulatoren
• Tilslut kondenseringsaggregatet til strømforsyningen igen (slå hovedafbryder for hardware til)

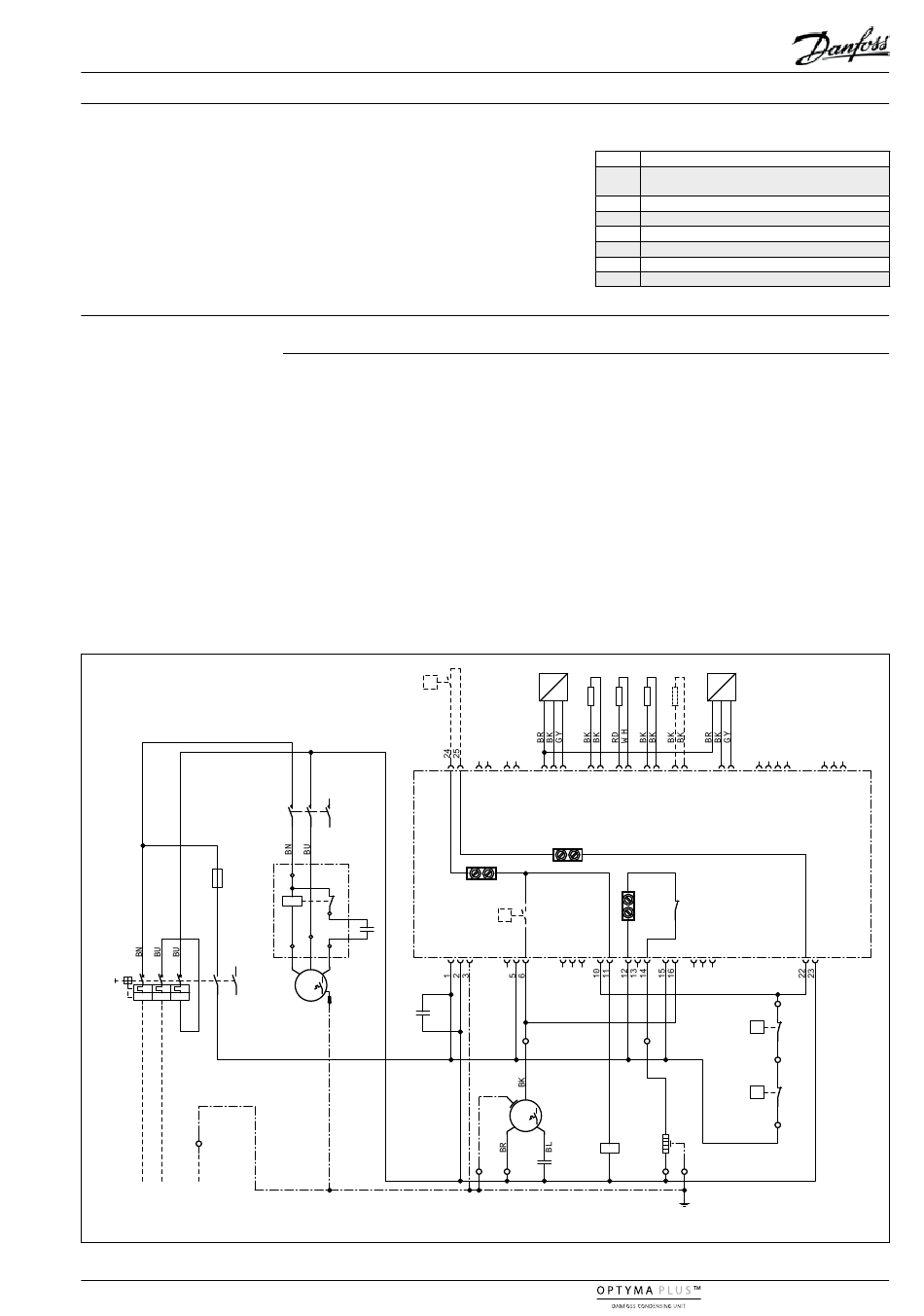

• Se e-diagram nedenfor.
