ASSEMBLAGE DU CPBMKIT NO 04649 DE
®
MILWAUKEE :
1. Retirez la batterie de la meule à rectifier les matrices
avant de travailler sur la meule.
2. Retirez le revêtement protecteur de cire sur la nouvelle
mèche en carbure. La mèche en carbure n'est pas fournie
avec l'adaptateur de chanfreineuse CPBMKIT et doit être
achetée séparément.
3. Placez la mèche en carbure dans la pince de la meule et
faire glisser la mèche en carbure vers le bas jusqu'à ce
qu'elle s'arrête (le fond vers l'extérieur), puis serrez la pince
à la main.
4. Ensuite, soulevez la mèche en carbure jusqu'à ce qu'il y ait
un espace de 0,32 cm (1/8 po) entre le haut de la pince et
le bas de la mèche en carbure et serrez la pince avec les
clés fournies avec la meule à rectifier les matrices. SERREZ
FERMEMENT LA PINCE afin d'éviter que la mèche
en carbure ne se détache pendant le fonctionnement et
provoque des dommages ou des blessures.
5. Placez l'adaptateur de la chanfreineuse n
meule en positionnant le bouton de réglage à 90 ° à gauche

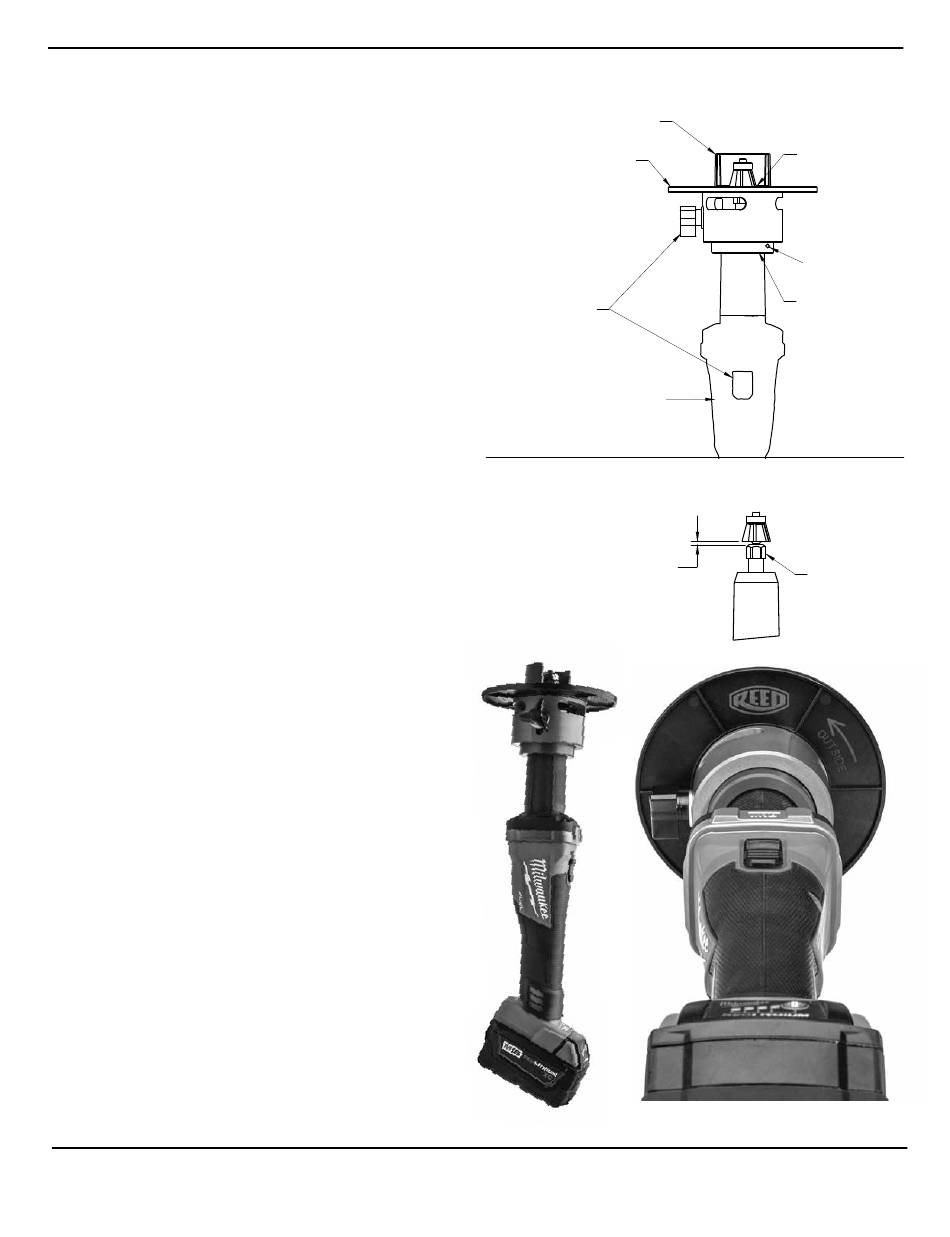

ASSEMBLY DIAGRAM 1
de l'interrupteur marche/arrêt, comme indiqué dans le
schéma d'assemblage 1.
6. Desserrez la vis de réglage et faites glisser la plaque de
CARÉNAGE
guidage en position la plus basse. Appuyez sur l'adaptateur
avec un mouvement de bascule jusqu'à ce que le haut de
PLAQUE DE
la plaque de guidage soit aligné avec le bas de la mèche en
GUIDAGE
carbure.
7. Faites glisser la plaque de guidage vers le haut et serrez la
vis de serrage sur l'adaptateur.
8. Réglez la plaque de guidage sur la longueur souhaitée du
chanfrein et serrez la vis du bouton de réglage.
UTON DE
UÉ À 90 °
CARÉNAGE CONIQUE INTÉRIEUR :
INDIQUÉ
Un carénage intérieur n
d'un diamètre intérieur (DI) de 5 cm (2 po) et plus.
CHANFREINEUSE
REMPLACEMENT DU CARÉNAGE :
MILWAUKEE MODÈLE
NO 2784-20
Pour remplacer le carénage, retirer les trois vis de la plaque de guidage
avec une clé hexagonale fournie de 0,3 cm (1/8 po), remplacez le
carénage et remontez.
LIRE ET COMPRENDRE TOUTES LES AVERTISSEMENTS
ET INSTRUCTIONS DE SÉCURITÉ, Y COMPRIS LES
AVERTISSEMENTS ET LES INSTRUCTIONS DE LA MÉCANIQUE
DEWALT/MILLWAUKEE ET DU CHARGEUR DE BATTERIE.
LA MANQUEMENT DE SUIVRE TOUTES LES MISES EN GARDE
ET LES INSTRUCTIONS ÉNUMÉRÉES PEUVENT ENTRAÎNER
DES DÉCHARGES ÉLECTRIQUES, DES INCENDIES ET/OU DES
BLESSURES PERSONNELLES GRAVES.
1425 West 8th St.
6
04649 sur la
o
LA PLAQUE DE
GUIDAGE DOIT ÊTRE
À NIVEAU AVEC LE
BAS DE LA MÈCHE EN
CARBURE
VIS DE SERRAGE
ADAPTATEUR
MILWAUKEE
94644 est offert pour chanfreiner les tuyaux
o
P.O. Box 1321, Erie, PA 16512 USA
04649 SCHÉMA D'ASSEMBLAGE 1
LE BOUTON DE
RÉGLAGE DOIT
ÊTRE SITUÉ À 90 °
DE L'INTERRUPTEUR
COMME INDIQUÉ
04649 SCHÉMA D'ASSEMBLAGE 2
4 LIGNES DE
RÉFÉRENCE À INCRÉ-
MENTS DE 0,32 CM (1/8
PO) AFIN DE RÉGLER
LA DIMENSION DU
CHANFREIN
1/8"
REED MANUFACTURING
Phone: 800-666-3691 or +1-814-452-3691 Fax: 800-456-1697 or +1-814-455-1697
www.reedmfgco.com
ASSEMBLY DIAGRAM 1
CARÉNAGE
PLAQUE DE
GUIDAGE
CHANFREINEUSE
MILWAUKEE MODÈLE
NO 2784-20
ASSEMBLY DIAGRAM 2
ENVIRON
0,32 CM (1/8 PO)
SCHÉMA SYNOPTIQUE
RBIT2
RECOMMANDÉ :
RÉGLER LA HAUTEUR DE
CETTE LIGNE POUR ENLEVER
LA MOITIÉ DU MATÉRIAU
POUR LA PREMIÈRE PASSE
SUR UN CHANFREIN PLUS
GRAND LORS DE
L'UTILISATION DE LA RBIT2
04649 – CPBDKIT Plateau (Milwaukee)
LA PLAQUE DE
GUIDAGE DOIT ÊTRE
À NIVEAU AVEC LE
BAS DE LA MÈCHE EN
CARBURE
VIS DE SERRAGE
ADAPTATEUR
MILWAUKEE
PINCE
