REED RBIT1 Instructions page 5

ASSEMBLAGE DU CPBDKIT NO 04648 DE DEWALT
1. Retirez la batterie de la meule à rectifier les matrices
avant de travailler sur la meule.
2. Retirez le revêtement protecteur de cire sur la nouvelle
mèche en carbure. La mèche en carbure n'est pas fournie
avec l'adaptateur de chanfreineuse CPBD et doit être
achetée séparément.
3. Placez la mèche en carbure dans la pince de la meule et
faire glisser la mèche en carbure vers le bas jusqu'à ce
qu'elle s'arrête (le fond vers l'extérieur), puis serrez la pince
à la main.
4. Ensuite, soulevez la mèche en carbure jusqu'à ce que
l'arbre inachevé soit juste visible au-dessus de la pince.
Serrez la pince avec les clés fournies avec la meule à
rectifier les matrices. SERREZ FERMEMENT LA PINCE
afin d'éviter que la matrices en carbure ne se détache
pendant le fonctionnement et provoque des dommages ou
des blessures.
5. Placez l'accessoire de la chanfreineuse n
meule avec le bouton de réglage en ligne avec l'interrupteur
marche/arrêt de la meule comme indiqué dans le schéma
d'assemblage 1. La nervure de la poignée de la meule doit
s'insérer dans la rainure de l'adaptateur CPBD.
6. Desserrez la vis de réglage et faites glisser la plaque de
guidage en position la plus basse. Appuyez sur l'adaptateur
CPB avec un mouvement de bascule jusqu'à ce que le haut
de la plaque de guidage soit aligné avec le bas de la mèche
en carbure.
7. Faites glisser la plaque de guidage vers le haut et serrez la
vis de serrage sur l'adaptateur.
8. Réglez la plaque de guidage sur la longueur souhaitée du
chanfrein et serrez la vis du bouton de réglage.
0520-54654
04648 sur la
o

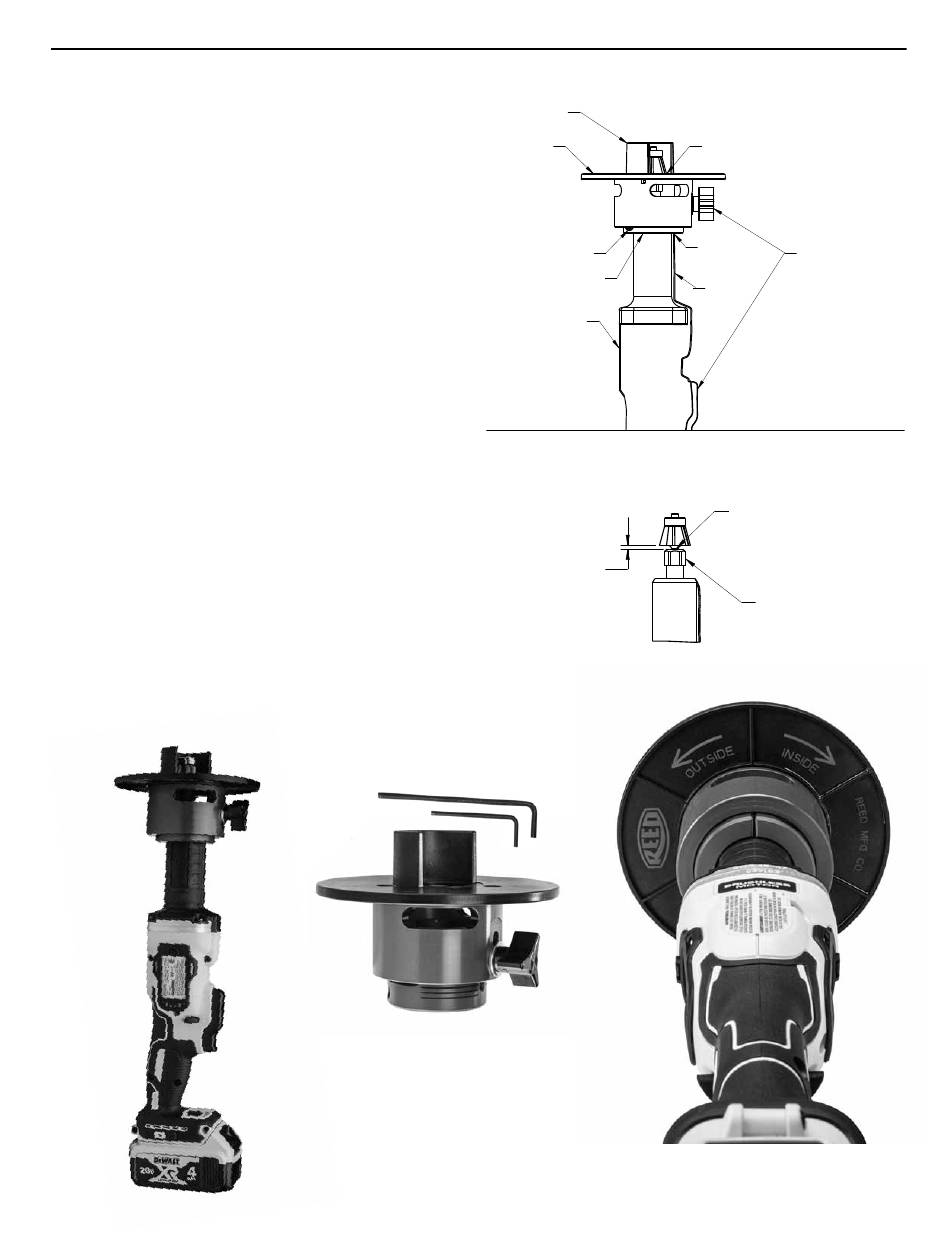

ASSEMBLY DIAGRAM 1
CARÉNAGE
PLAQUE DE
GUIDAGE
VIS DE SERRAGE
ADAPTATEUR DEWALT
CHANFREINEUSE
DEWALT MODÈLE
NO DCG426B
04648 CPBDKIT
ASSEMBLY DIAGRAM 1
®
: 04648 SCHÉMA D'ASSEMBLAGE 1
CARÉNAGE
PLAQUE DE
GUIDAGE
VIS DE SERRAGE
ADAPTATEUR DEWALT
CHANFREINEUSE
DEWALT MODÈLE
NO DCG426B
04648 SCHÉMA D'ASSEMBLAGE 2
ASSEMBLY DIAGRAM 2
ENVIRON
0,32 CM (1/8 PO)
LA PLAQUE DE GUIDAGE DOIT
ÊTRE À NIVEAU AVEC LE BAS DE
LA MÈCHE EN CARBURE
LE BOUTON DE
RÉGLAGE DOIT ÊTRE
RAINURE DANS
EN LIGNE AVEC
L'ADAPTATEUR
L'INTERRUPTEUR
CPB
MARCHE/ARRÊT
COMME INDIQUÉ
NERVURE
SUR LA
POIGNÉE
LA PLAQUE DE GUIDAGE DOIT
ÊTRE À NIVEAU AVEC LE BAS DE
LA MÈCHE EN CARBURE
LE BOUTON DE
RÉGLAGE DOIT ÊTRE
RAINURE DANS
EN LIGNE AVEC
L'ADAPTATEUR
L'INTERRUPTEUR
CPB
MARCHE/ARRÊT
COMME INDIQUÉ
NERVURE
SUR LA
POIGNÉE
LOCALISER LA MÈCHE EN
CARBURE POUR QUE LA
ZONE NON FINIE SUR
L'ARBRE SE TROUVE JUSTE
AU-DESSUS DU HAUT DE LA
PINCE
PINCE
4
4 REFERENCE LINES
1/8" INCREMENTS
FOR ADJUSTING
THE BEVEL SIZE
04648 - CPBDKIT Plateau (DeWalt)
4 REFER
1/8"
FOR
THE
OPER
5
1/8"
