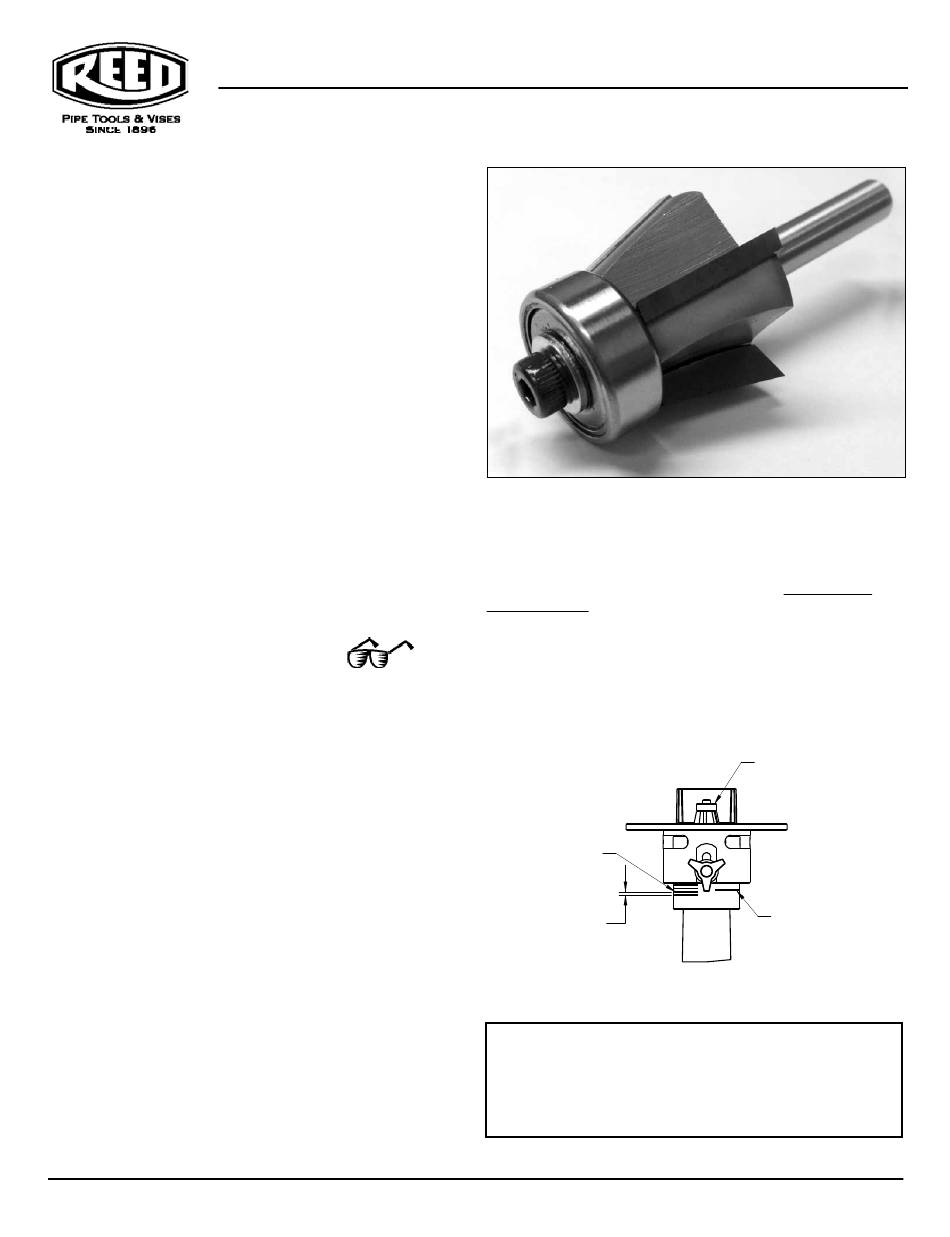

REED RBIT1 Instructions page 4

La chanfreineuse sans fil portable (CPB) de Reed
est conçue pour être utilisé avec une meule à rectifier les
matrices sans fil pour chanfreiner le diamètre extérieur
et/ou le diamètre intérieur d'un tuyau en plastique. Les
adaptateurs de chanfreineuse CPBDKIT et CPBMKIT sont
conçus pour être utilisés avec les meules à rectifier les
matrices DeWalt
®
REMARQUE : Le carénage intérieur CPBIDS n
doit être utilisé pour chanfreiner les diamètres intérieurs
et est offert comme accessoire.
SÉCURITÉ PERSONNELLE
ASSEMBLY DIAGRAM 1
1. Restez vigilant, regardez ce que vous faites et utilisez votre bon
sens lors de l'utilisation d'un outil électrique. N'utilisez pas d'outil
CARÉNAGE
lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool
ou de médicaments. Un moment d'inattention lors de l'utilisation
d'outils électriques peut entraîner des blessures graves.
PLAQUE DE
GUIDAGE
2. Habillez-vous adéquatement. Ne portez pas de vêtements
trop grands ou de bijoux. Attachez vos cheveux s'ils sont longs.
Gardez vos cheveux, vos vêtements et vos gants loin des pièces
en mouvement. Les vêtements, les bijoux ou les cheveux longs
peuvent se prendre dans les pièces mobiles.
3. Portez toujours des lunettes de sécurité.
E BOUTON DE
ÉGLAGE DOIT
E SITUÉ À 90 ° INSTRUCTIONS DE FONCTIONNEMENT :
TERRUPTEUR
Cet outil doit être utilisé uniquement sur les tubes en plastique. Pour
MME INDIQUÉ
régler la profondeur du chanfrein, desserrez le bouton de réglage et
faites glisser la plaque de guidage vers le haut ou vers le bas jusqu'à ce
que la quantité requise de la mèche en carbure à défoncer soit exposée
CHANFREINEUSE
au-dessus de la plaque de guidage et serrez le bouton de réglage. Sur
MILWAUKEE MODÈLE
le côté gauche du bouton de réglage, il y a quatre lignes gravées sur
NO 2784-20
l'adaptateur avec des incréments de 0,32 cm (1/8 po). Lorsque vous
utilisez la mèche en carbure RBIT1 avec la bague de réglage jusqu'en
bas, la chanfreineuse coupera un chanfrein de 1,59 cm (5/8 po) de
long. En alignant le bas de la bague de réglage avec la ligne gravée,
la longueur du chanfrein est réduite de 0,32 cm (1/8 po) pour chaque
ligne.
Si la meule à rectifier les matrices est en mesure d'atteindre
plusieurs vitesses, réglez-la sur le réglage le plus rapide. Mettez
la meule en marche et placez la plaque de guidage à plat contre
l'extrémité du tuyau. Amenez lentement la mèche en carbure contre le
bord du tuyau jusqu'à ce que le roulement à l'extrémité de la mèche
en carbure soit en contact avec le tuyau. Faites tourner lentement
la chanfreineuse dans le sens contraire des aiguilles d'une montre
(antihoraire) pour un chanfrein DE et dans le sens des aiguilles
d'une montre (horaire) pour un chanfrein DI, en veillant à maintenir
le roulement en contact avec le tuyau. Un deuxième passage rapide
autour du tuyau peut être nécessaire si le chanfrein n'est pas lisse. Un
chanfrein irrégulier peut se produire si la plaque de guidage n'est pas
maintenue perpendiculaire au tuyau et que le roulement sur la mèche
en carbure n'est pas maintenu contre le tuyau.
4
Instructions pour adaptateur de chanfreineuse pour CPB
Adaptation aux meules à rectifier les matrices DeWalt
/Milwaukee sans fil UNIQUEMENT.
®
LA PLAQUE DE
GUIDAGE DOIT ÊTRE
À NIVEAU AVEC LE
BAS DE LA MÈCHE EN
CARBURE
VIS DE SERRAGE
ADAPTATEUR
MILWAUKEE
94644
o
INSTRUCTIONS DE FONCTIONNEMENT POUR
MÈCHE EN CARBURE DE 2,54 CM (1 PO)
UNIQUEMENT :
La mèche en carbure RBIT2 de 2,54 cm (1 po) enlève une
grande quantité de matériel. Par conséquent, il est FORTEMENT
RECOMMANDÉ lors de la coupe d'un chanfrein de 1,9 à 2,54 cm (¾ à
1 po) de profondeur de faire deux passes autour du tuyau, en enlevant
la moitié du matériau à chaque passe. Pour le premier passage, réglez
la bague de réglage de sorte qu'elle s'aligne avec la ligne gravée à
droite de la vis de réglage et faites le premier passage autour du tuyau.
Pour terminer le chanfrein, réajustez la bague de réglage pour retirer le
reste du matériau.
SCHÉMA SYNOPTIQUE
4 LIGNES DE
RÉFÉRENCE À INCRÉ-
MENTS DE 0,32 CM (1/8
PO) AFIN DE RÉGLER
LA DIMENSION DU
CHANFREIN
REED CPBDKIT s'adapte au modèle DeWalt
DCG426B 20V MAX XR
REED CPBMKIT convient aux modèles Milwaukee
2784-20 and 2784-22 M18 FUEL™
®
ASSEMBLY DIAGRAM 2
ENVIRON
0,32 CM (1/8 PO)
SCHÉMA SYNOPTIQUE
RBIT2
1/8"
et Milwaukee
®
RBIT1
PINCE
RECOMMANDÉ :
RÉGLER LA HAUTEUR DE
CETTE LIGNE POUR ENLEVER
LA MOITIÉ DU MATÉRIAU
POUR LA PREMIÈRE PASSE
SUR UN CHANFREIN PLUS
GRAND LORS DE
L'UTILISATION DE LA RBIT2
®
®
0520-54654
