6 Fonctionnement
6.1 Signaux de données
Signal de code entrée des données :
signaux compatibles TTL impulsion et impulsion (inv.) transférés de l'amplificateur de ligne par RS 422
Signal de code sortie des données :
synchrone série, signaux compatibles TTL données et données (inv.)

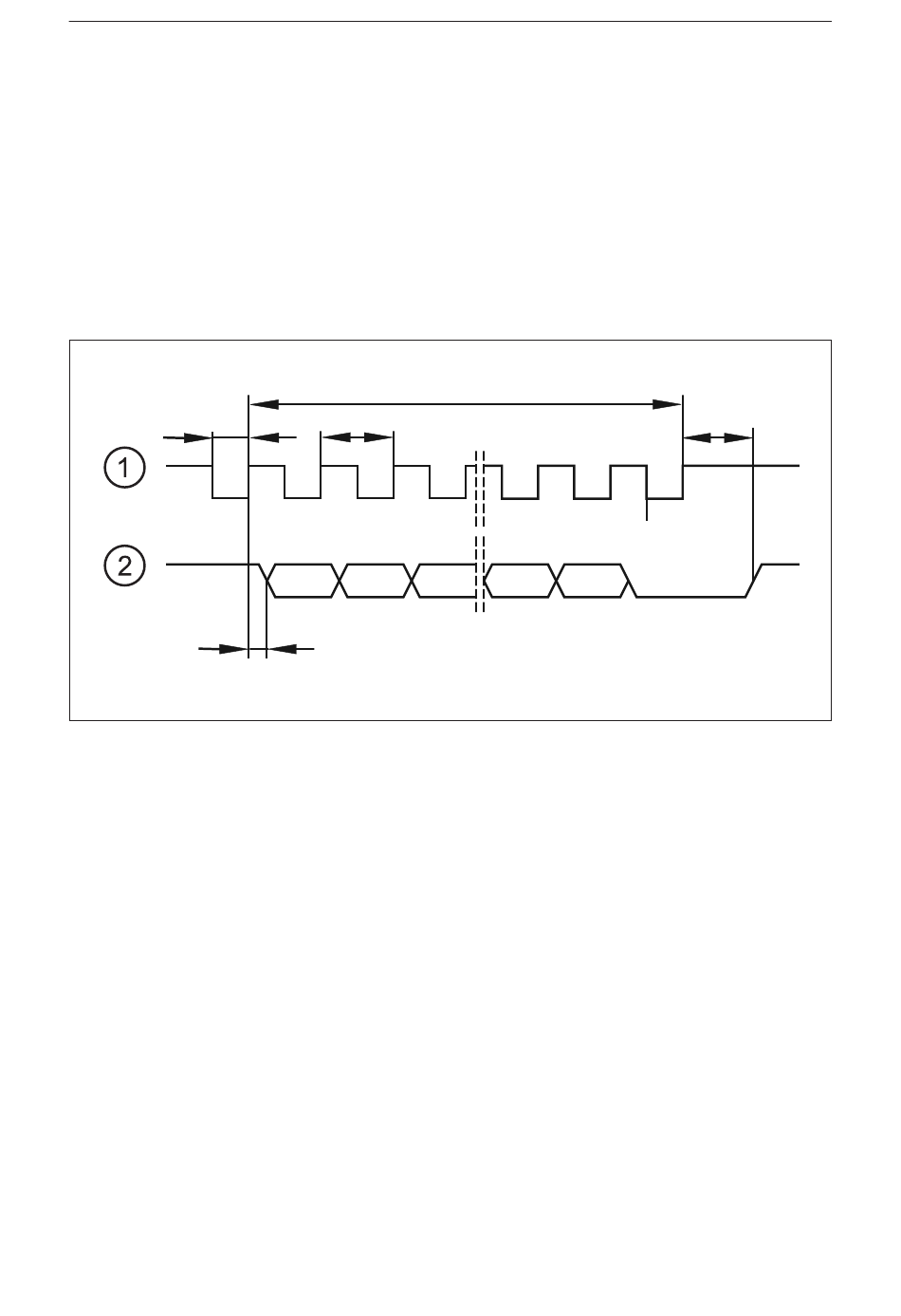

6.1.1 Commande d'un mot de données
t1
t2
1 : Impulsion
2 : Données
T = 1...10 μs / t1 ≤ 0,5 μs / t2 < 0,4 μs / t3 13...20 μs
Au repos, le câblage d'impulsions et de données est au niveau haut. Sur le premier front descendant
de l'impulsion, le mot de données actuel est mémorisé. Le transfert des données s'effectue sur le
premier front montant de l'impulsion.
Après la transmission d'un mot de données complet, la sortie de données reste au niveau bas
pendant le temps t2, seulement après le codeur est prêt pour une nouvelle valeur mesurée. En cas de
nouvelle demande de transfert de données (impulsion) pendant ce temps, les données déjà fournies
sont fournies de nouveau.
Dans ce cas, la sortie de données est au niveau bas entre LSB (Least Significant Bit - bit de poids
faible) du premier transfert et MSB (Most Significant Bit - bit le plus fort) du deuxième transfert.
En cas d'interruption du transfert de données (≤ t2), une nouvelle valeur mesurée est mémorisée sur
le prochain front. Le module électronique accepte les données sur le front montant.
6.1.2 Niveau des entrées de commande
Si les entrées de commande Remise à zéro et Inversion du sens de rotation sont utilisées, observer
les exigences suivantes quant aux niveaux de signal :
Inactive : BAS < 0,25 x U
Temps de commutation : min. > 1 ms
Inversion du sens de rotation
8
T
13 12
MSB
/ actif : HAUT > 0,6 x U
b
Codeurs absolus avec interface SSI
13T
1
11
2
LSB
b
t3
