RN6065 RN6066
4 Montage
u Mettre l'installation hors tension. Ne pas activer l'actionneur pendant le montage.
u Fixer le codeur dans la position souhaitée sur les trous de perçage de la bride.
u Eviter les impacts sur l'arbre ; ne pas utiliser de lime ou d'outil similaire sur l'arbre. Risque de
destruction.
u Empêcher que l'arbre ou les roulements soient endommagés.
u Monter un accouplement flexible entre le codeur et le moteur.
u En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure
sur le bout d'un bras monté de manière flexible.

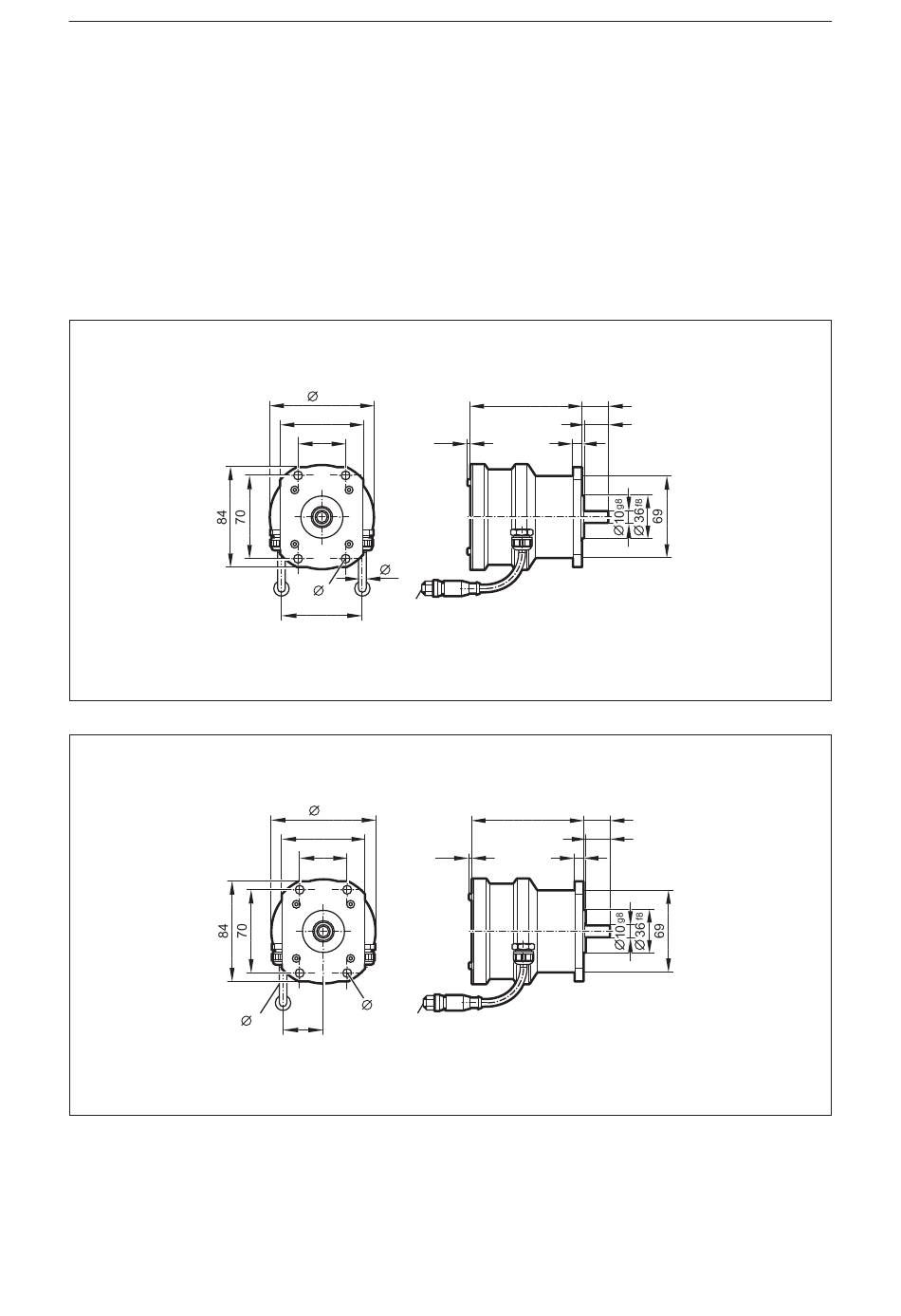

Fig. 1: Schéma d'encombrement RN6065
Fig. 2: Schéma d'encombrement RN6066
6
89
70
40
7
7
68 M12x1
89
70
40
7
7 34 M12x1
Codeurs absolus avec interface SSI
94
22
20
2,5 8
94 22
20
2,5 8
