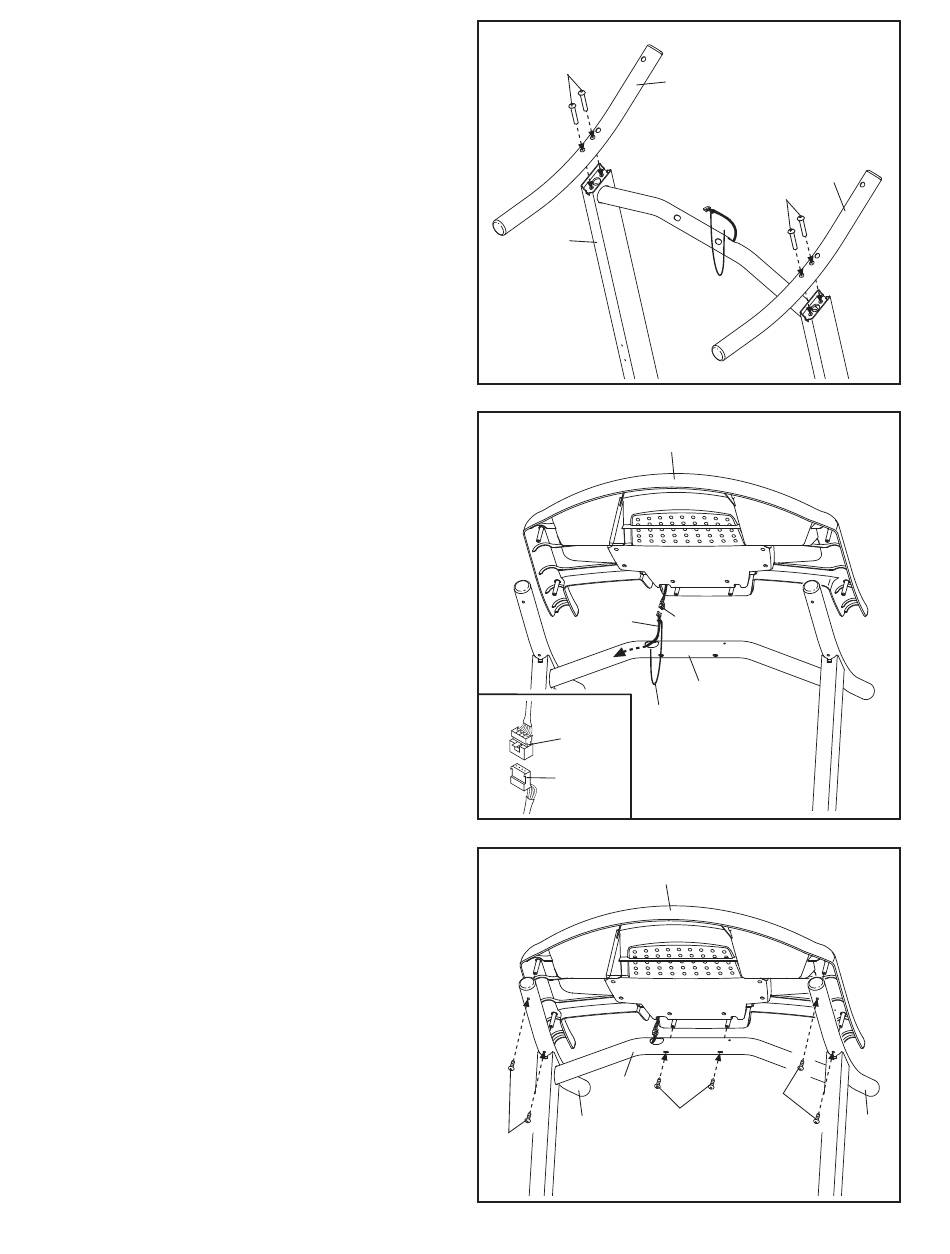

2. Fixez les Rampes (69) aux Montants (73)
à l'aide de quatre Boulons de M10 x 45mm
(2). Démarrez le serrage de tous les qua-
tre Boulons, puis serrez chacun d'eux
complètement.
3. Avec l'aide d'une autre personne, tenez le
bloc console près des Rampes (73). Enlevez
l'attache du Fil du Montant (71).
Branchez le Fil du Montant (71) au Fil de la
Console. Voir le dessin en médaillon. Les
connecteurs devraient glisser ensemble
facilement et se mettre en place avec un bruit
sec. Dans le cas contraire, tournez l'un des
connecteurs et essayez à nouveau. SI VOUS
NE BRANCHEZ PAS LES CONNECTEURS
CORRECTEMENT, LA CONSOLE RISQUE DE
S'ENDOMMAGER LORS DE LA MISE SOUS
TENSION. Insérez les connecteurs et l'excédent
de fil à l'intérieur de la barre transversale des
Montants (73).
4. Fixez le bloc console aux Montants (73) et aux
Rampes (69) à l'aide de six Vis de M4,2 x 19mm
(3). Veillez à ne pas pincer les fils.
2
2
73
3
Bloc Console
71
Attache
Fil de la
Console
71
4
Bloc Console
73
69
3
7
69
69
2
Fil de la Console
73
3
3
69
