Remplacement Du Processeur - Dell Inspiron One 19 Guide Technique

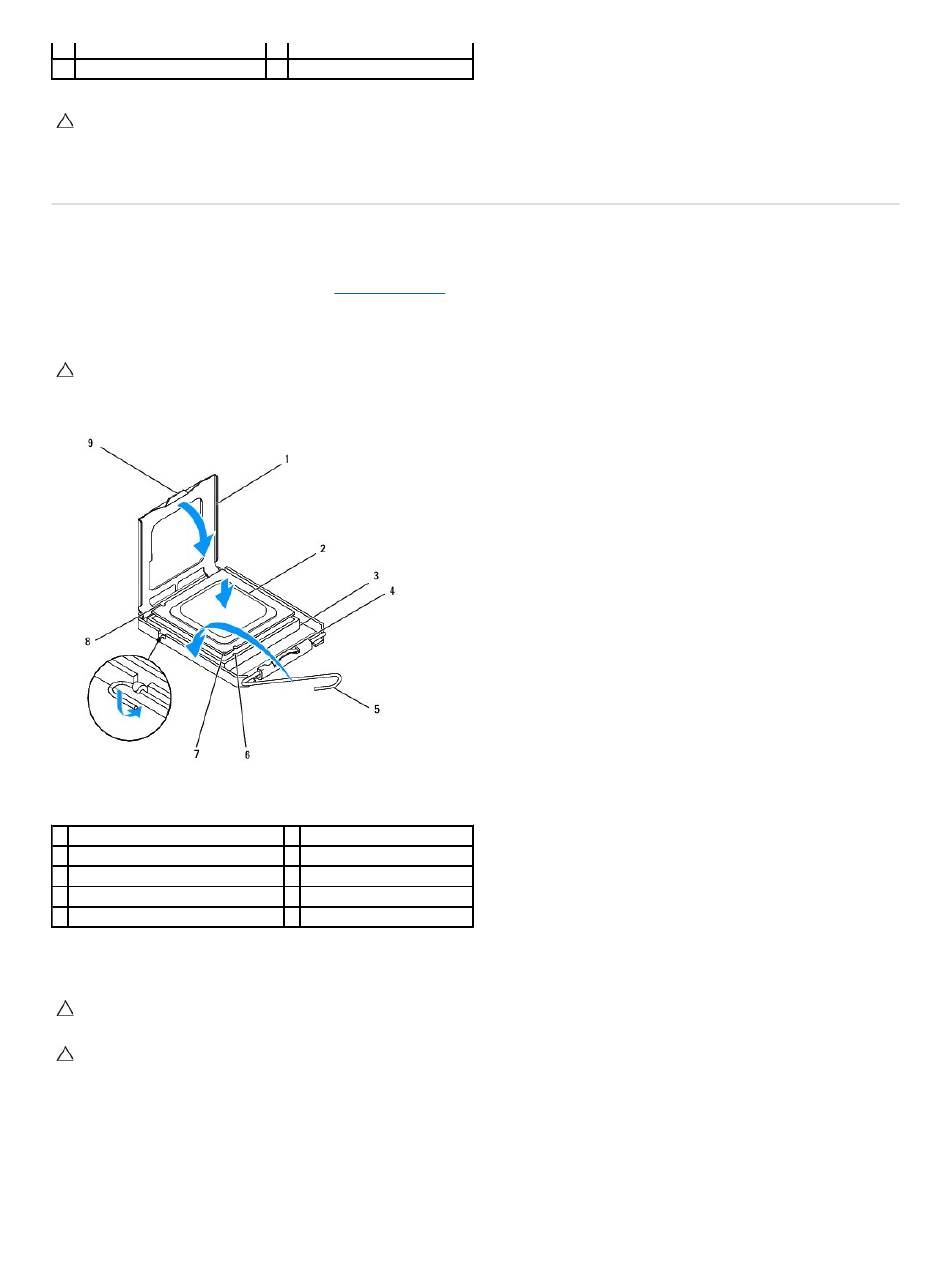

1 capot du processeur
3 support du processeur
PRÉCAUTION : Lors du retrait ou de la remise en place du processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun
objet ne tombe sur ces broches.
15. Soulevez le processeur pour le retirer de son support, puis mettez-le de côté en lieu sûr.
Remplacement du processeur
1. Suivez les procédures décrites dans la section Avant de
2. Relevez le levier de dégagement en position ouverte afin que le support soit prêt à accueillir le nouveau processeur.
PRÉCAUTION : Pour éviter tout choc électrique, touchez une surface métallique non peinte ou le socle de l'ordinateur.
3. Déballez le nouveau processeur.
1 capot du processeur
3 support du processeur
5 levier de dégagement
7 indicateur de broche 1 du processeur
9 languette
4. Assurez-vous que le levier de dégagement du support est intégralement étendu.
PRÉCAUTION : Les broches du support sont fragiles. Pour éviter de les endommager, vérifiez que le processeur est correctement aligné avec le
support et ne forcez pas lors de l'installation du processeur. Veillez à ne pas toucher ni tordre les broches de la carte système.
PRÉCAUTION : Le processeur doit être correctement positionné dans le support afin d'éviter toute détérioration définitive du processeur.
5. Alignez les encoches avant et arrière du processeur avec celles du support.
6. Alignez les angles de la broche 1 du processeur et le support.
7. Placez doucement le processeur à l'intérieur du support et vérifiez qu'il est correctement installé.
8. Une fois le processeur correctement installé dans son support, fermez son capot.
Vérifiez que la languette du capot du processeur est placée sous le loquet de verrouillage central.
2 processeur
4 levier de dégagement
commencer.
2 processeur
4 loquet de verrouillage central
6 encoche d'alignement avant
8 encoche d'alignement arrière
