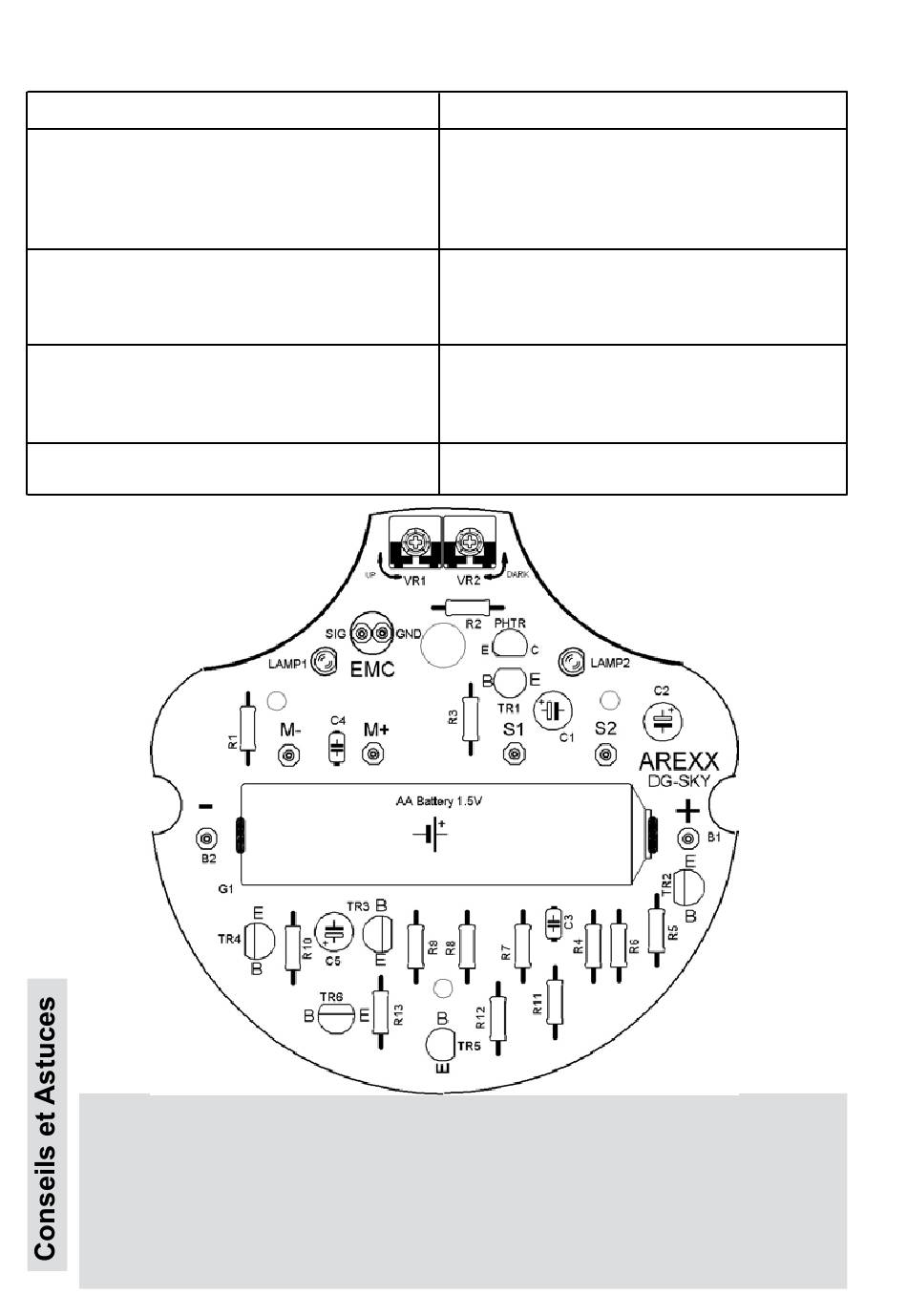

3.4 Recherche d'erreurs dans le circuit électronique:
Problème:
Les lampes ne s'allument pas.
Les voyants s'allument mais Sky Walker ne réagit pas
aux bruits
Les voyants s'allument mais Sky Walker ne réagit pas
aux différences de luminosité.
Les transistors chauffent beaucoup
- En cas de problème, vérifiez TOUJOURS d'abord la pile : est-elle chargée ?
- Vérifiez les connexions des fils : le courant ne peut circuler librement que si les connexions sont bien
faites.
- Essayez de déterminer si le problème est d'ordre mécanique ou électronique
- Utilisez le tableau de diagnostic de défaillance contenu dans ce manuel.
- Vérifiez tous les composants électroniques. Vérifiez s'il s'agit du bon type au bon emplacement et
vérifiez également la polarité !
- Vérifiez toutes les soudures : Est-ce que les composants et les pistes sur la platine sont en contact ?
- Si vous n'arrivez pas à résoudre le problème, il est conseillé de démonter le robot et de le reconstruire.
- Suivez scrupuleusement les instructions du manuel.
Vérifications:
• Vérifiez la polarité de la pile
• Vérifiez si la pile est chargée
• Vérifiez la polarité du support de pile
• Vérifiez la sensibilité du microphone
• Vérifiez les composants et les soudures qui
concernant le circuit du microphone: ECM, R1,
VR1, R8, C4, TR3, TR4 et TR5, TR6.
• Vérifiez la sensibilité du détecteur de lumière.
• Vérifiez la polarité du phototransistor
• Vérifiez C1, R2, VR2, TR1, TR8, R4-R7 et C3
• Vérifiez le type, l'implantation et la polarité des
transistors.
-12-
