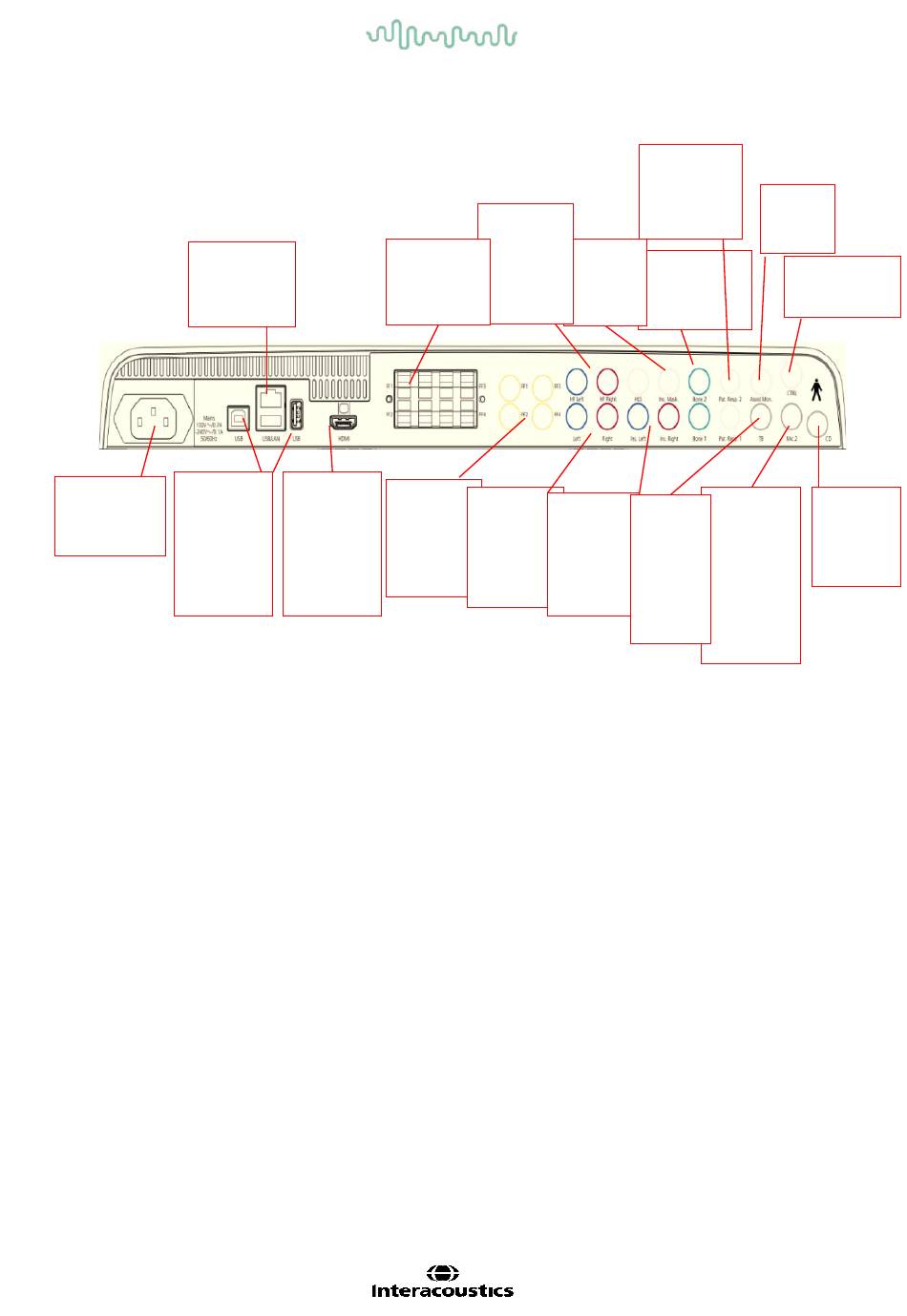

3.1 Connexions externes du panneau arrière - Accessoires standard
Le panneau arrière contient tous les autres connecteurs principaux (prises) :
LAN (pour
utilisation
ultérieure)
Connecteurs
Connecteur
USB pour
d'alimentation
imprimante,
connexion à
un PC et
clavier
Remarques spéciales :
•
Le connecteur HLS (simulateur de perte d'audition) n'est pas utilisé à présent. Pour la fonction
HLS, utiliser les connecteurs Standard Headphone et HF Headphone (casque standard et
casque HF). Sa présence est destinée à un usage ultérieur.
•
Outre le casque standard DD45, trois autres transducteurs de conduction aérienne peuvent être
utilisés (ils se connectent tous à des sorties spécifiques sur l'AC40) :
•
HDA300 : Haute-fréquence nécessitant un casque HF.
•
CIR33 pour insert de marquage : L'insert CIR33 pour le masquage par insert est doté
d'une qualité sonore limitée. Il n'est ainsi adéquat que pour la présentation de bruit de
masquage.
•
Insert EAR-Tone 3 A ou 5 A à usage général : Les inserts EAR-Tone 3 A ou 5 A sont des
transducteurs de haute qualité pouvant être utilisés au lieu des modèles DD45/TDH39.
Ils améliorent l'audition croisée de la valeur normale d'environ 40 dB du TDH39 à environ
70 dB. Avec ce type de casque, il est ainsi plus facile de masquer et d'éviter de trop
masquer.
•
L'insert téléphonique IP30 est l'insert téléphonique standard possédant les mêmes
propriétés qu'EAR-Tone 3A
•
Actuellement, FF3/FF4 (les versions alimentées et non alimentées) n'est pas utilisé. Sa présence
est destinée à un usage ultérieur.
•
Écran Assistant : Il existe toujours une connexion directe à l'assistant portant un casque connecté
à la sortie « Assistant Monitor » par le biais du micro directionnel.
•
La connexion LAN n'est utilisée pour aucune application à l'heure actuelle (uniquement en
interne en production).
•
Mic 2 : Veuillez vous reporter à la section sur la Communication avec le patient (Talk Forward et
Talk Back).
•
Lors de l'utilisation de la sortie HDMI, la résolution de sortie sera sauvegardée telle qu'elle
apparaîtra sur l'écran intégré de 8,4 pouces : 800x600.
•
Entrée CD : Il est exigé que tout lecteur CD relié soit doté d'une réponse à fréquence linéaire à
des fins de conformité vis-à-vis des exigences d'IEC 60645-2.
D-0133676-A – 2022/09
Mode d'emploi AC40 - FR
Sorties champ
libre amplifié
(2x20 watts)
uniquement
/
Sortie HDMI
Champ libre
pour écran
1 et 2
externe (par
(amplificatio
ex. pour
n externe
conseil au
requise)
patient)
Haute fréq.
Gauche /
Droite
Masquage
par insert
-
Casque
Téléphone
standard
insert
DD45/TDH39
standard
/HDA300
EarTone 3A
DD65v2
IP30
Interrupteur
de réponse du
patient 1 / 2
Écran
Assistant
Conducteur
B81
osseux
B81
1 / 2
Micro Talk
Pour
Forward
haut-
suppl., par
parleur
ex. pour
Talk Back
micro de
table
Page 9
Sortie de
contrôle
CD
externe/en
trée MP3
