Sonde de température (régulateur de chauffage N1)
Selon le type de pompe à chaleur, les sondes de tempé-
rature suivantes sont déjà intégrées ou doivent être mon-
tées ultérieurement :
Sonde de température extérieure (R1) (voir
Chap. 3.2.2 à la page 3)
Sondes de températures des 1er, 2ème et 3ème cir-
cuit de chauffage (R2, R5 et R13)
(voir Chap. 3.2.3 à la page 4)
-20
-15
NTC-2 en k
14,6
11,4
NTC-10 en k
67,7
53,4
3.2.1
Régulateur de chauffage avec unité de commande amovible
Les sondes de température à raccorder au régulateur de
chauffage avec unité de commande amovible doivent
correspondre à la courbe caractéristique de la sonde re-
présentée à la Fig. 3.3 à la page 3. Seule exception : la
sonde de température extérieure livrée avec la pompe à
chaleur (voir Chap. 3.2.2 à la page 3).

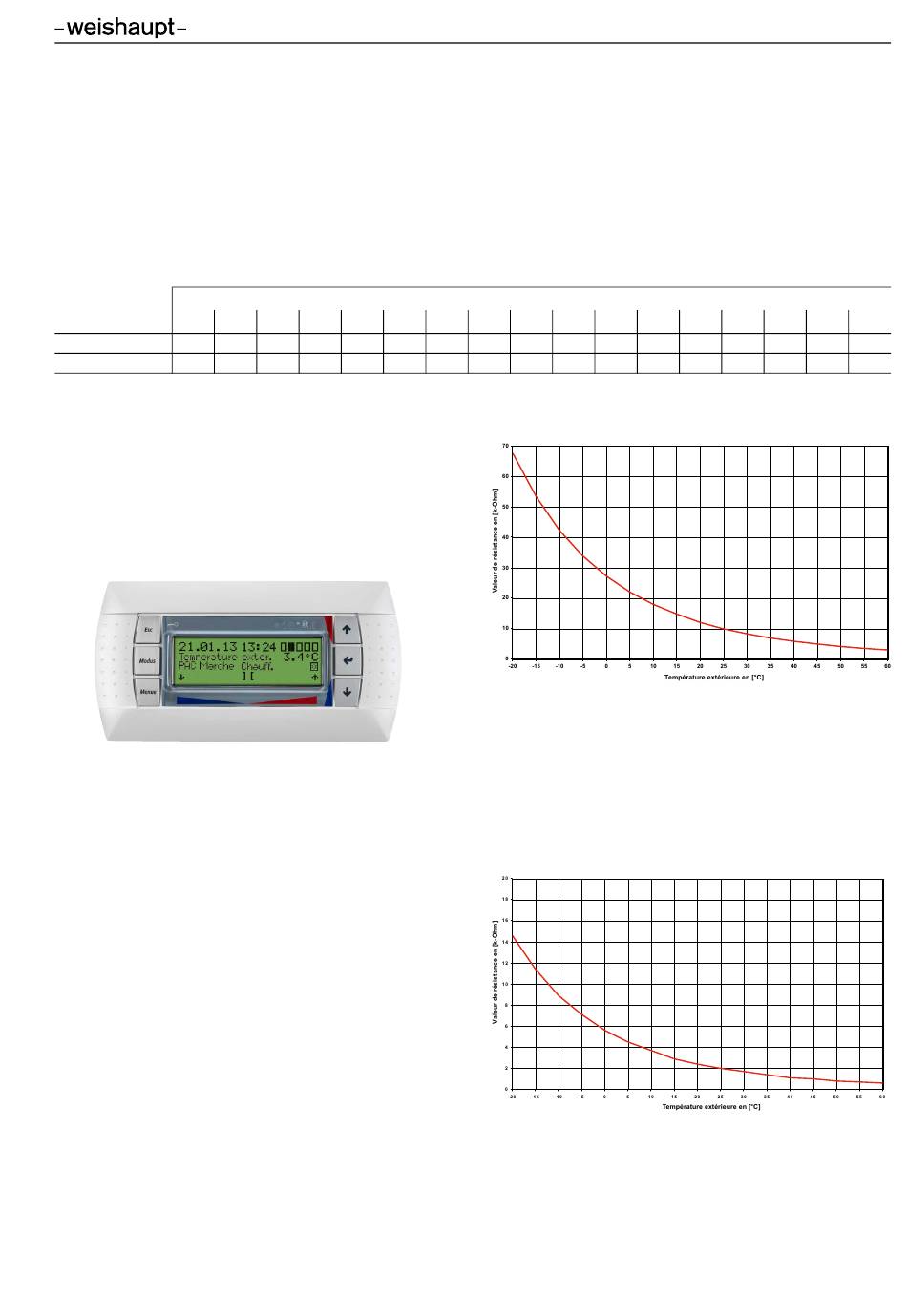

Fig. 3.2:
Unité de commande amovible
3.2.2
Montage de la sonde de température extérieure
La sonde de température doit être placée de façon telle
qu'elle détecte l'ensemble des influences atmosphéri-
ques sans que les valeurs mesurées ne soient faussées.
Montage
sur le mur extérieur d'une pièce d'habitation chauffée,
de préférence sur la face nord ou nord-ouest,
ne pas monter dans un « emplacement protégé » (par
ex. dans la niche d'un mur ou sous le balcon),
ne pas installer à proximité de fenêtres, portes, ouver-
tures d'aération, éclairage extérieur ou pompes à cha-
leur,
ne pas exposer aux rayons directs du soleil, quelle que
soit la saison.
452114.68.99 · 04/2014 · Rei
Manuel d'utilisationà l'usage de l'utilisateur
WPM 5.0 - WPM 3.1
3 Montage
-10
-5
0
5
8,9
7,1
5,6
4,5
42,3
33,9
27,3
22,1
18,0
Sonde de température départ (R9), sonde antigel du
circuit départ sur les pompes à chaleur air/eau
Sonde de température de sortie de la source de cha-
leur sur les pompes à chaleur eau glycolée/eau et eau/
eau
Sonde de température d'eau chaude sanitaire (R3)
Sonde de température du réservoir de chaleur régéné-
ratif (R13)
Température en °C
10
15
20
25
30
3,7
2,9
2,4
2,0
1,7
14,9
12,1
10,0
8,4
Fig. 3.3:
Courbe caractéristique de la sonde NTC-10 à raccorder au régulateur
de chauffage avec unité de commande amovible
Fig. 3.4:
Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Câble de sonde : longueur max. 40 m
Section des fils : min. 0,75 mm
Diamètre extérieur du câble : 4–8 mm
3
35
40
45
50
55
1,4
1,1
1,0
0,8
0,7
7,0
5,9
5,0
4,2
3,6
2
60
0,6
3,1
