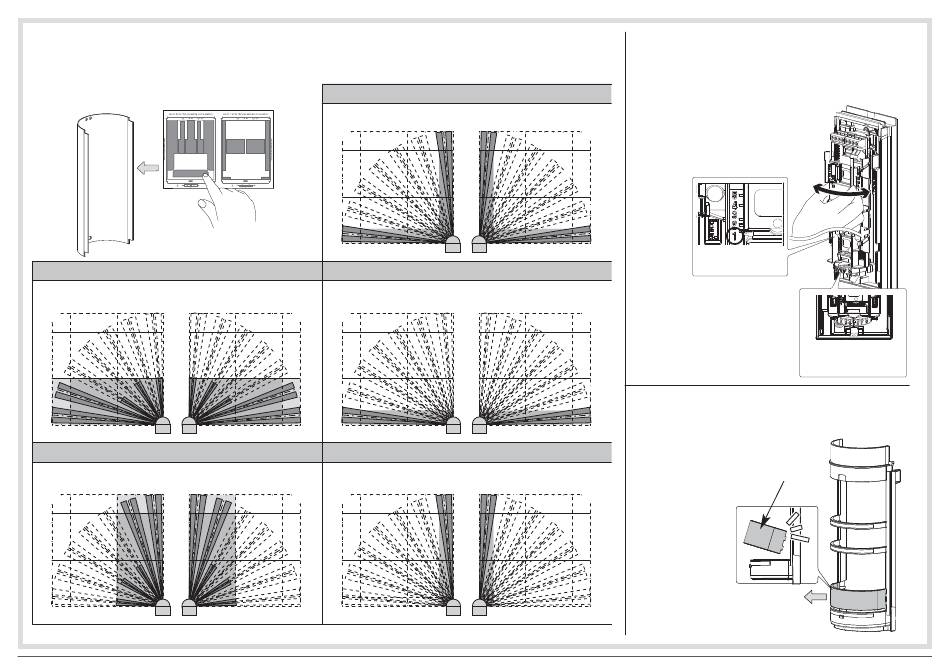

Sélectionner une planche (n° 2 à 6) selon les zones de détection proposées
Œ
et appliquer les caches à l'intérieur de la lentille.
Planche 3
zone de détection (grisée) : 5 x 10 m
12 m
G
10 m
5 m
12m
10m
5m
Planche 5
zone de détection (grisée) :10 x 5 m
12 m
G
10 m
5 m
12m
10m
5m
zone de détection (grisée) : les 2 côtés (1,5 x 10 m)
G
12m
10m
5m
zone de détection (grisée) :1,5 x 10 m
A
G
5m
10m
12m
12m
10m
5m
zone de détection (grisée) :10 x 1,5 m
A
G
5m
10m
12m
12m
10m
5m
Planche 2
12 m
A
10 m
5 m
5m
10m
12m
Planche 4
12 m
A
10 m
5 m
5m
10m
12m
Planche 6
12 m
A
10 m
5 m
5m
10m
12m
La portée de détection du capteur
inférieur doit être en position 1.
L'ajustement horizontal doit être
Ž
réglé en A ou G.
Position 1
Ž
La partie sécable du support de
lentille doit être coupée
et retirée (*).
Partie
sécable
(*) Cette opération est irréversible.
Réglage
en A ou G
