Endress+Hauser Liquiphant FTL51B Information Technique page 31

Liquiphant FTL51B Densité avec calculateur de densité FML621
Endress+Hauser

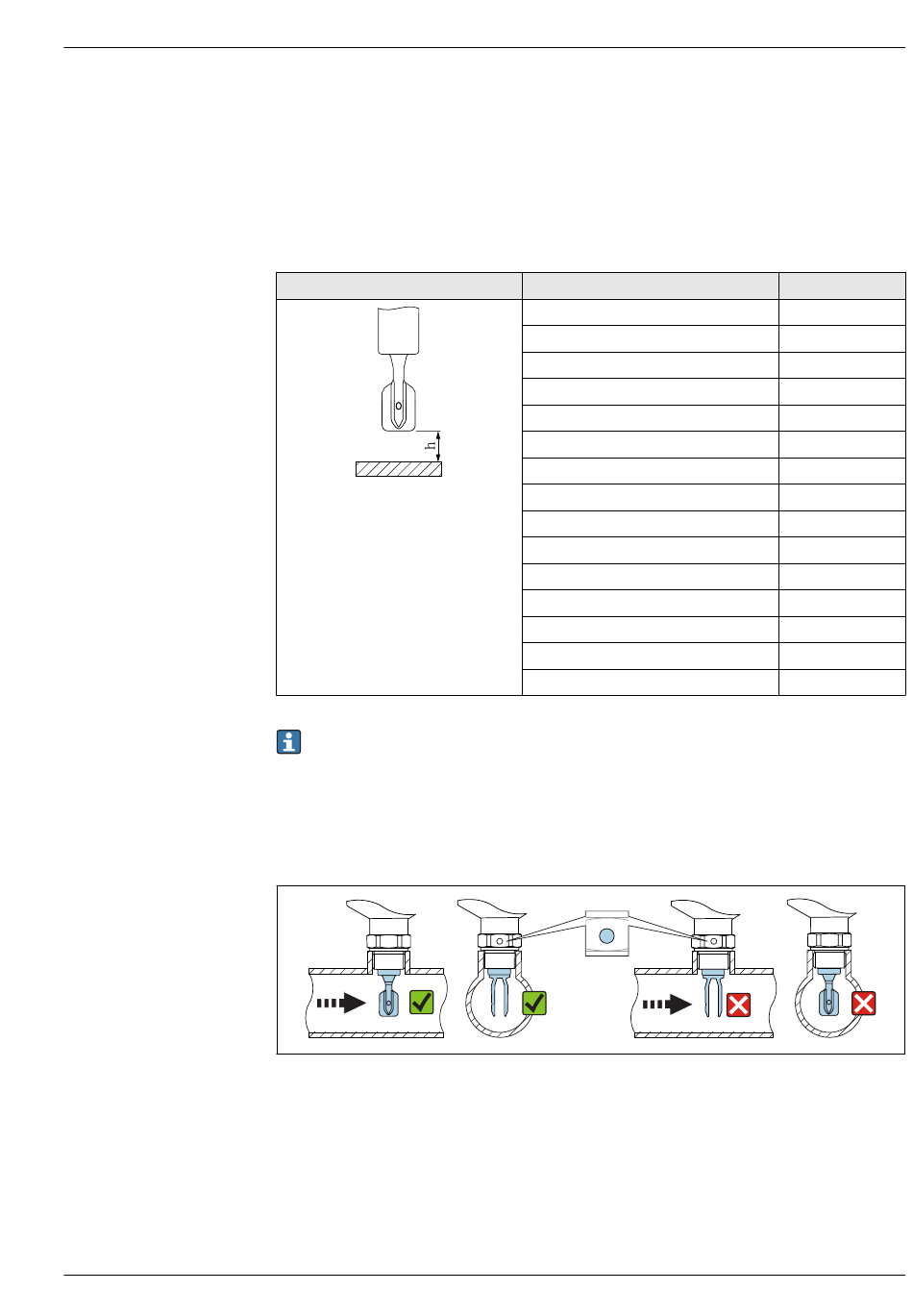

Emplacement de montage et facteur de correction
Le Liquiphant peut être monté dans des réservoirs, cuves ou conduites.
Facteur de correction "r"
La fourche vibrante du Liquiphant Densité a besoin d' e space libre pour vibrer. Le produit doit pouvoir
circuler librement autour de la fourche vibrante. Le résultat de mesure est influencé si la distance
entre la fourche vibrante et la paroi de cuve ou de conduite est très courte. L' é cart de mesure peut
être compensé par l' e ntrée d' u n facteur de correction "r".
Les vortex et les tourbillons peuvent fausser le résultat de la mesure en raison d' u ne position de
montage incorrecte de la fourche vibrante :
La fourche vibrante doit être alignée par rapport au sens d' é coulement en présence d' a ccessoires
internes dans des conduites ou des cuves avec un agitateur.
• Un repère sur le raccord process indique la position de la fourche vibrante.
Raccord fileté = point sur la tête hexagonale ; bride = 2 lignes sur la bride.
• La vitesse d' é coulement du produit ne doit pas dépasser 2 m/s (6,56 ft/s) pendant la mesure
 24 Montage dans des conduites (tenir compte de la position de la fourche et du marquage)
h
12 mm (0,47 in)
14 mm (0,55 in)
16 mm (0,63 in)
18 mm (0,71 in)
20 mm (0,79 in)
22 mm (0,87 in)
24 mm (0,94 in)
A0039687
26 mm (1,02 in)
28 mm (1,10 in)
30 mm (1,18 in)
32 mm (1,26 in)
34 mm (1,34 in)
36 mm (1,42 in)
38 mm (1,50 in)
40 mm (1,57 in)
r
1.0026
1.0016
1.0011
1.0008
1.0006
1.0005
1.0004
1.0004
1.0004
1.0003
1.0003
1.0002
1.0001
1.0001
1.0000
A0034851
