5.2
Étapes de configuration
5.2.1
Langue d'affichage
Accédez au menu [Para module / HMI] et définissez le paramètre »Langue menu« sur
l'une des langues prises en charge en fonction de vos préférences.
Cette sélection définit la langue utilisée par le dispositif de protection sur son tableau de
commande.
Cette sélection ne change pas la langue utilisée par Smart view pour afficher les
paramètres. Celle-ci doit être définie via le menu Smart view « [Paramètres → Langue] ».
Notez que toute modification de cette sélection nécessite un redémarrage de Smart
view.
5.2.2
Organisation du dispositif
Accédez au menu [Organis module] et activez ou désactivez tous les modules et
fonctions de protection nécessaires pour votre application.
Dans la boîte de dialogue « Organis module », double-cliquez sur chacun des modules
requis et réglez-les sur « uti ». Les modules inutiles doivent être réglés sur « - ».
Cela définit la plage fonctionnelle du dispositif de protection.
Smart view
Fichier Appareil Édition Affichage Paramètres Outils Fenêtre Aide
Raccourcis
Données de l'appareil
MCDGV4
Utilisat
Organis module
Utilisat
Para module
para champ
Param protect
Organis module
Contrôl
Logiqu
Service
1,0
Para module
50/60
para champ
5
6
7
Param protect
Prêt

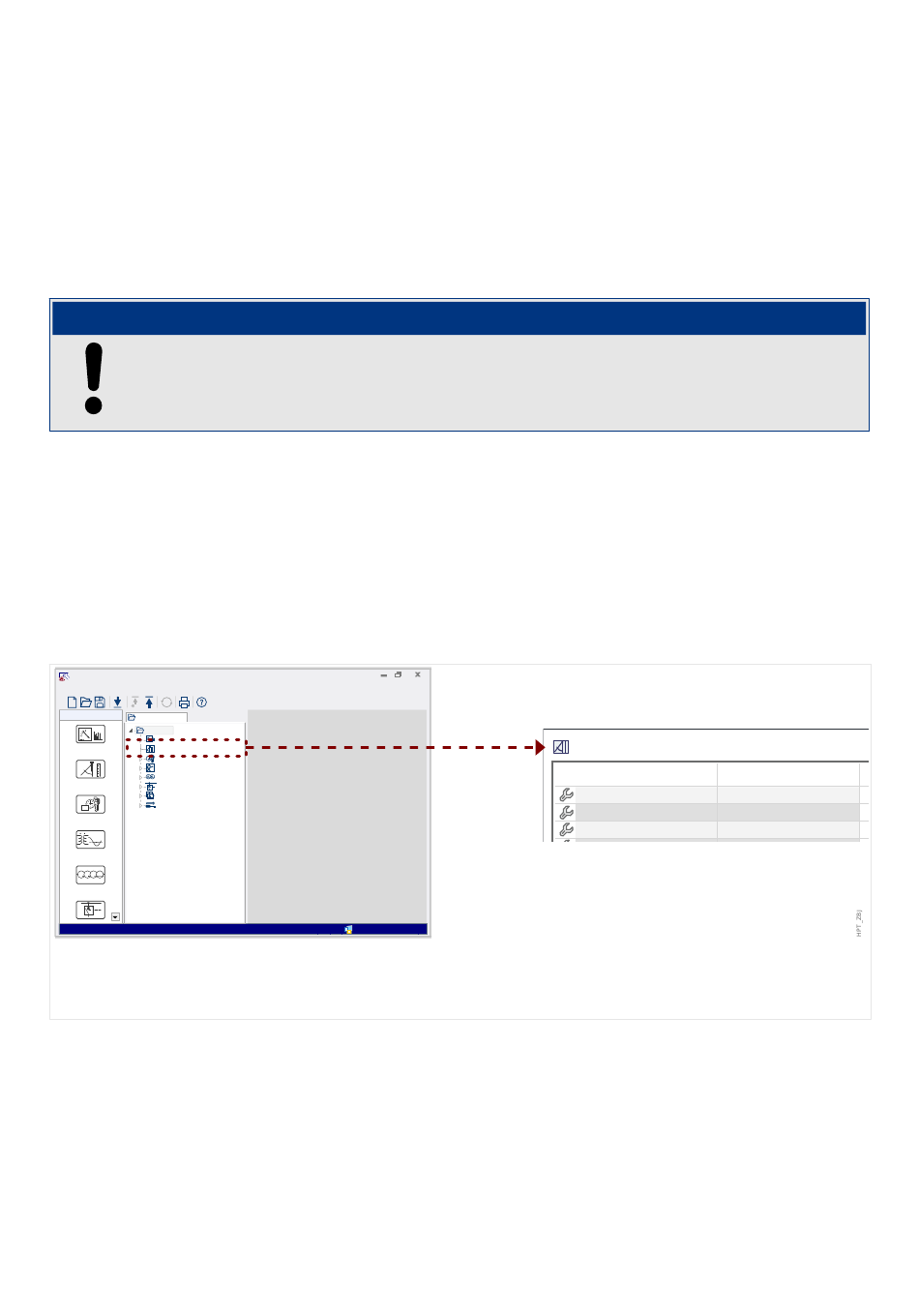

Fig. 8:
Double cliquez sur [Organis module] et sélectionnez les modules protection et de
supervision requis.
5.2.3
Affichage des mesures
Accédez au menu [Para module / Affich mesures / Paramètres généraux] et réglez le
paramètre »Échelle« sur « Vals par unité », « Vals prims » ou « Vals secs ».
Ce réglage détermine la façon dont les valeurs mesurées doivent être affichées.
HPT-3.7-FR-QSG
REMARQUE !
Appareil connecté
HighPROTEC
5 Configuration via Smart view
5.2 Étapes de configuration
Organis module
Module . nom
Val
Ctrl . Single Line
BusbarFeeder
IH2 . Mode
-
I[1] - 50, 51 . Mode
-
