3 Démarrage rapide – Utilisation via le tableau de commande
3.9 Touche « CTRL » – Contrôle des dispositifs d'appareillage de connexion
SG
QA1
IL1
IL2
QA1
IL3
46
Local
0.000 A
0.000 A
0.000 A
FERME
n'affecte pas le déclenchement d'une
protection.)
• « Local » : contrôle uniquement via les
boutons situés sur le tableau de
commande (IHM).
• « Dist » : contrôle uniquement via SCADA,
les entrées numériques ou les signaux
internes.
• « Local et distant » : contrôle via les
boutons de l'IHM, SCADA, les entrées
numériques ou les signaux internes.

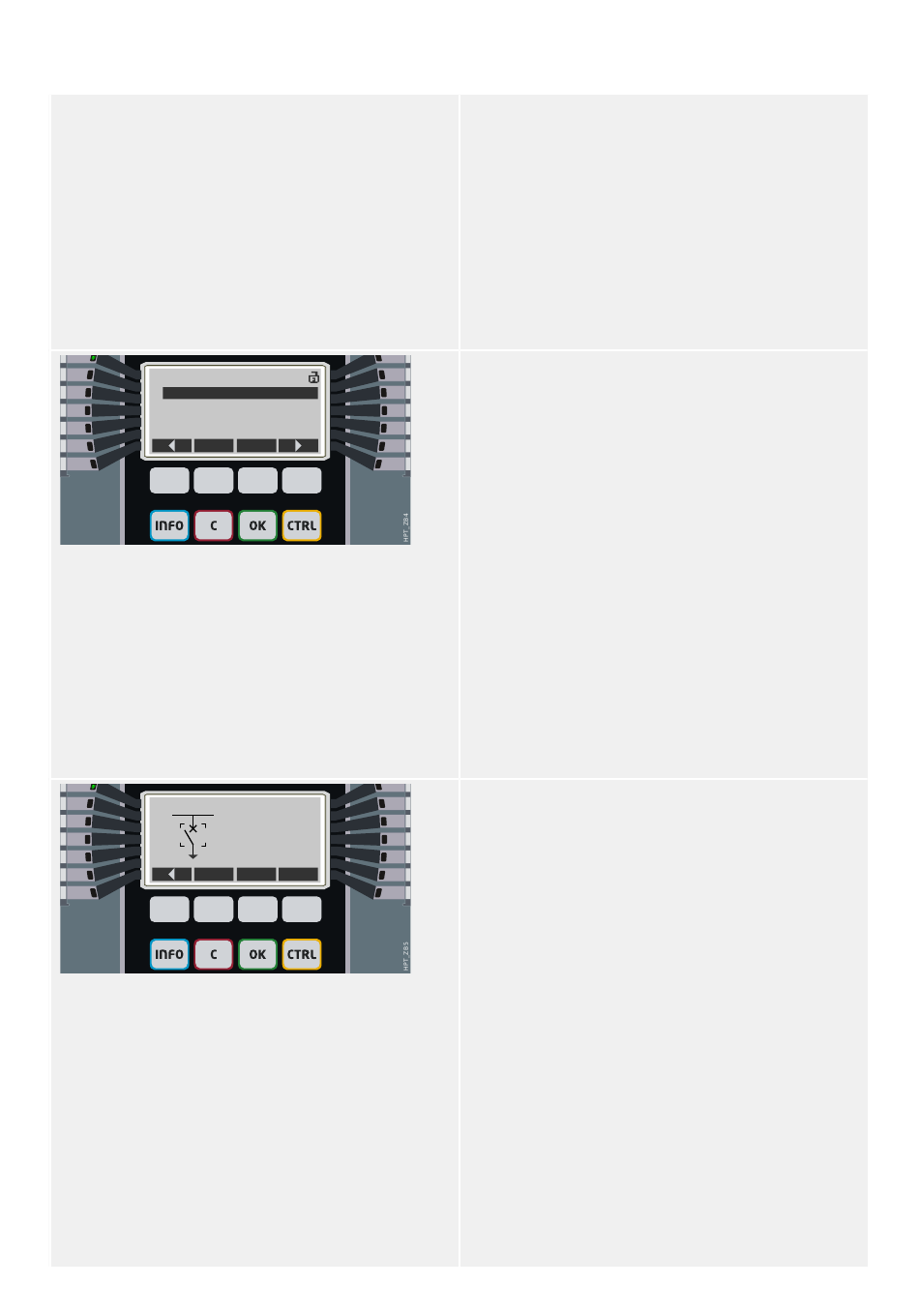

Lorsque la ligne unique est affichée, la touche
de fonction « SG » vous permet d'accéder à un
écran qui répertorie tous les dispositifs
d'appareillage de connexion connectés.
(Pour les dispositifs Quick_Start_Guide_HPT de
type »MC...«, jusqu'à 6 dispositifs
d'appareillage de connexion sont pris en
charge. Un dispositif de type »MR...« peut
contrôler un dispositif d'appareillage de
connexion.)
Après avoir sélectionné un dispositif
d'appareillage de connexion, la touche de
fonction « ▶ » (Entrée) vous permet d'accéder
au menu dédié au dispositif d'appareillage de
connexion sélectionné. Ce menu vous offre la
possibilité d'effectuer différents réglages, tels
que les temps de contrôle, les indicateurs de
position, les commandes externes MARCHE/
ARRÊT, les verrouillages.
Quand une ligne unique est affichée, la touche
de fonction « ▶ » (Entrée) vous permet
d'accéder à une ligne unique améliorée (après
avoir entré le mot de passe pour le niveau
d'accès « Control-Lv1 »). Le dispositif
d'appareillage de connexion est mis en
évidence à l'aide de petits marqueurs (et, dans
le cas de la mise en œuvre de plusieurs
dispositifs d'appareillage de connexion, la
touche de fonction « Sélect » apparaît pour
vous permettre de sélectionner un autre
dispositif).
Si l'autorité de commutation autorise la
commutation locale, les touches de fonction
« OUV » et « FERME » sont présentes et
permettent d'exécuter une opération de
commutation. (Notez que généralement, c'est-
à-dire avec l'indication d'état de position
correcte donnée par le dispositif d'appareillage
de connexion, une seule de ces deux touches
de fonction est disponible : Si, par exemple, un
dispositif d'appareillage de connexion
HighPROTEC HPT-3.7-FR-QSG
