4 Bon à savoir pour la mise en service
Nom
Nom

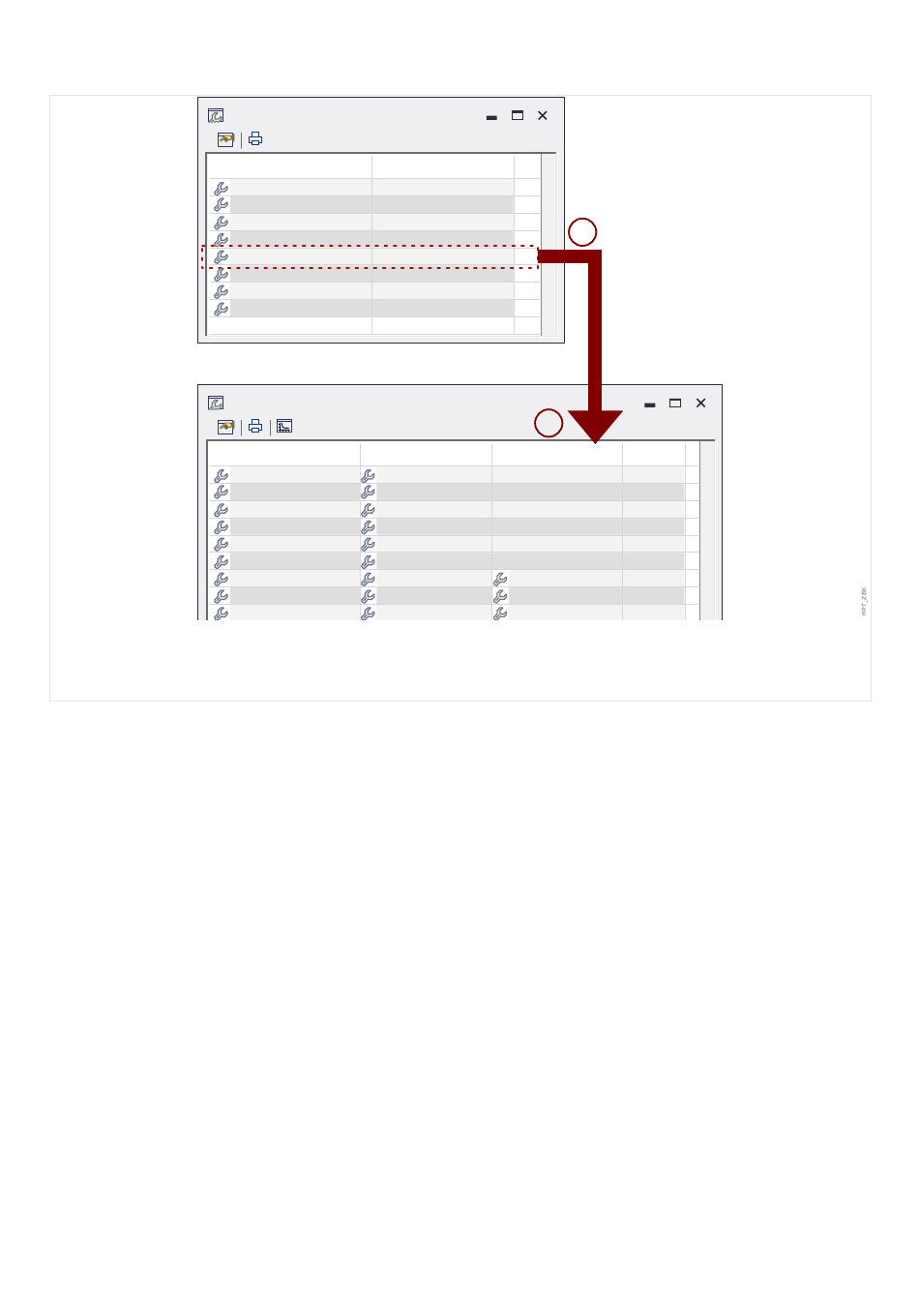

Fig. 3: Une affectation à un paramètre de groupe adaptatif ajoute des valeurs alternatives aux
paramètres du groupe de paramètres.
Avec cette affectation de groupe adaptatif, la plupart des paramètres de groupe de
paramètres reçoivent une valeur alternative supplémentaire. Au départ, cette nouvelle
valeur est identique à la valeur DefaultSet, mais elle peut être modifiée de la même
façon. (Double-cliquez dessus et modifiez-la en fonction de vos besoins.)
L'idée est simple : Les paramètres de protection utilisent la valeur
alternative »AdaptSet 1« dès que le signal affecté « U[1] . Alarm » devient vrai.
Dans la mesure où il existe quatre groupes de paramètres normaux et que chacun d'entre
eux peut disposer de quatre groupes adaptatifs, plus le DefaultSet, cela signifie que les
paramètres associés aux groupes adaptatifs peuvent avoir jusqu'à 20 valeurs de réglage
différentes.
Exemples d'application pour les groupes de paramètres adaptatifs
• AR : réenclenchement automatique avec 2 impulsions
◦ Caractéristique DEFT de la 1
◦ Caractéristique INV de la 2
• CLPU : excitation de charge à froid
◦ Démarrage du moteur, désensibilisation de la protection du courant
• SOTF : activation sur défaut
◦ Désensibilisation de la protection du courant
