Réglages de hardware
Le présent chapitre comprend uniquement les réglages de hardware nécessaires à la mise en
service. Tous les autres réglages (par ex. configuration sorties, protection en écriture etc.) sont
décrits dans le manuel de mise en service correspondant sur CD-ROM.
!
Remarque!
Pour les appareils de mesure en mode de communication HART, il n'est pas nécessaire de
procéder à des réglages de hardware pour la mise en service.
4.1
Adresse d'appareil
Doit être réglée pour les appareils de mesure avec le mode de communication :
• MODBUS RS485
L'adresse d'appareil peut être réglée via :
• Micro-commutateur
• Configuration locale
Adressage via micro-commutateurs
#
Danger!
Risque d'électrocution ! Risque d'endommagement des composants électroniques !
• Tous les conseils de sécurité et avertissements pour l'appareil sont à prendre en compte
ä 10.
• Veiller à un poste de travail, un environnement et des outils avec ESD (Electrostatic
Discharge).
b
Endress+Hauser
voir description suivante
ä 20, chapitre Réglages de software
1
2
3
4
1
2
3
4
1
2
3
4
c
1
2
3
4
a
1
2
3
4
d
1
2
3
4
A0007551
#
Danger!
Mettre l'appareil hors tension avant de l'ouvrir.

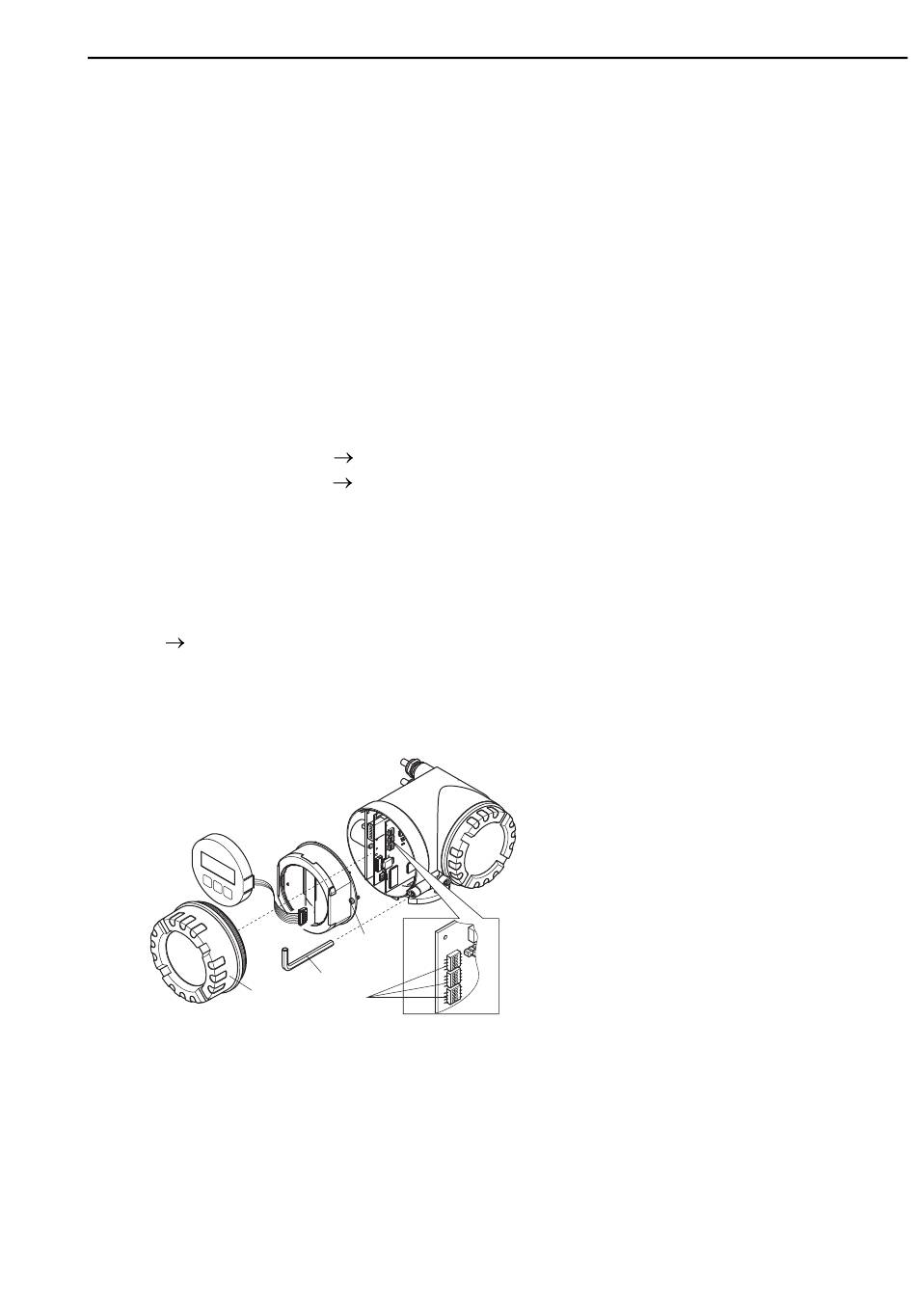

a.
Desserrer la vis cylindrique du crampon de sécurité
avec six pans (3 mm).
b.
Dévisser le couvercle du compartiment de
l'électronique du boîtier du transmetteur.
c.
Desserrer la vis de fixation du module d'affichage et
déposer l'affichage local (si disponible).
d.
A l'aide d'un objet pointu, régler la position des
micro-commutateurs sur la platine E/S.
Le montage est réalisé dans l'ordre inverse.
