Clapet de Douche Flash
Avec Arrêts de Tournevis
Merci d'avoir choisi American Standard...
la référence en matière de qualité depuis plus de 140 ans.
Afin de garantir une installation sans problème, veuillez lire
ces instructions attentivement avant de commencer.
OUTILS RECOMMANDÉS
Tournevis Phillips
Tournevis à tête plate

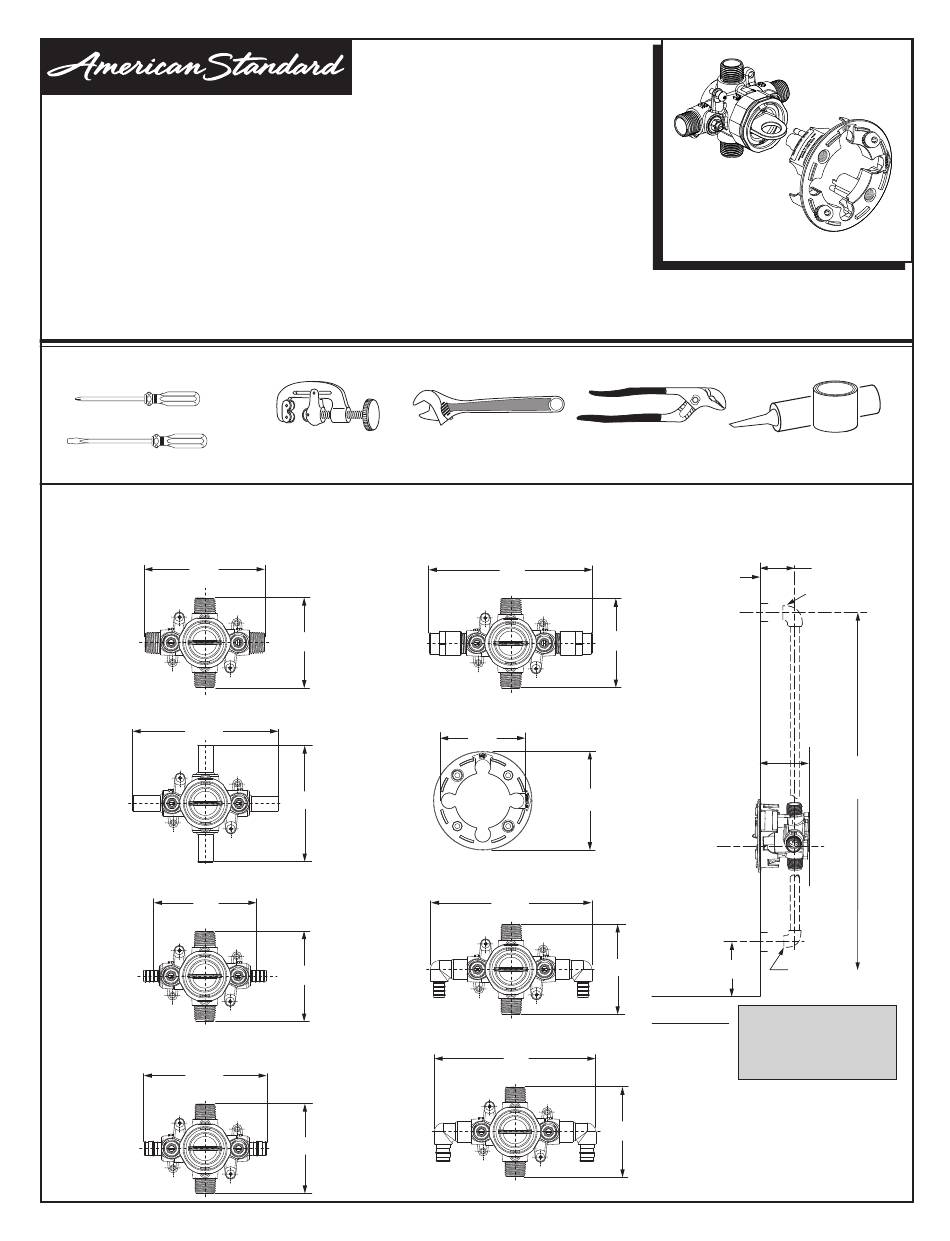

DIMENSIONS BRUTES
Noter les dimensions brutes pour garantir un
n
placement adéquat par rapport au mur.
123 mm
(4-7/8 po)
RU101SS
ENTRÉES
1/2 PO NOM.
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
SORTIES
1/2 PO NOM.
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
150 mm
(5-7/8 po)
RU102SS
ENTRÉES
TUBULURES
DE 1/2 PO
SORTIES
TUBULURES
DE 1/2 PO
126 mm
(4-7/8 po)
RU107SS
ENTRÉES
XLPE 1/2 PO
(ASTM F1807-2)
SORTIES
1/2 PO NOM.
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
126 mm
(4-7/8 po)
RU108SS
ENTRÉES
XLPE 1/2 PO
(ASTM F1960)
SORTIES
1/2 PO NOM.
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
Les noms des produits énoncés dans le présent document sont des marques de commerce d'AS America, Inc.
© AS America, Inc. 2019
D'INSTALLATION
™
Coupe-tube
Clé ajustable
RU109SS
ENTRÉES
1/2 PO NOM.
CPVC
92 mm
(3-5/8 po)
SORTIES
1/2 PO NOM.
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
OBTURATEUR
DE PLÂTRAGE
120 mm
(4-3/4 po)
RU107ESS
ENTRÉES
XLPE 1/2 PO
(ASTM F1807-2)
92 mm
(3-5/8 po)
SORTIES
1/2 PO NOM.
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
RU108ESS
ENTRÉES
XLPE 1/2 PO
(ASTM F1960)
SORTIES
92 mm
1/2 PO NOM.
(3-5/8 po)
BRASAGE DU
CUIVRE OU
FILETAGES
NPT 1/2 PO
- 1 -
CONSIGNES
RU101SS
RU102SS
RU107SS
RU108SS
RU109SS
RU107ESS
RU108ESS
Pince multiprise
168 mm
(6-5/8 po)
92 mm
(3-5/8 po)
89 mm
(3-1/2 po)
101 mm
(4 po)
166 mm
(6-1/2 po)
92 mm
(3-5/8 po)
166 mm
(6-1/2 po)
92 mm
(3-5/8 po)
Mastic ou produit de calfeutrage
de plomberie
DE 7/8 po À 2 po
MUR FINI
(DE 22 mm À 50 mm)
FILETAGES NPT 1/2 po
69 mm MAX. (2-3/4 po)
FACULTATIF, VERS
45 mm MIN. (1-3/4 po)
LE PLANCHER FINI,
ENTRE 65 po ET 78 po
4 po
FILETAGES
(102 mm)
NPT 1/2 po
REBORD SUPÉRIEUR
DE LA BAIGNOIRE
REMARQUE : POUR ÉVITER LES
PROBLÈMES CONNEXES COMME LA
BASE DE LA BAIGNOIRE
HAUSSE DE LA DOUCHE, NE PAS
UTILISER DE RACCORDS PEX À LA
SORTIE DE LA BAIGNOIRE QUI SE
RACCORDE AVEC LE BEC DE LA
BAIGNOIRE.
M965907 FR 1.2 (8/19)
