Montaż w szafie przemysłowej
VESZÉLY: Przed przystąpieniem do montowania urządzenia w szafie lub w obudowie przemysłowej
należy odłączyć od niego wszystkie kable.
VESZÉLY: Przeczytaj informacje dotyczące bezpieczeństwa w Przewodniku po produkcie,
jak również informacje dotyczące bezpieczeństwa innych urządzeń łączących się lub
wspomagających przełącznik.
VESZÉLY: Jeśli w szafie montowanych będzie wiele urządzeń, należy zacząć od położonego
najniżej.
1
Umieść dostarczony w zestawie wspornik montażowy po jednej stronie urządzenia, tak aby
otwory montażowe w urządzeniu znajdowały się naprzeciw otworów montażowych we
wsporniku.

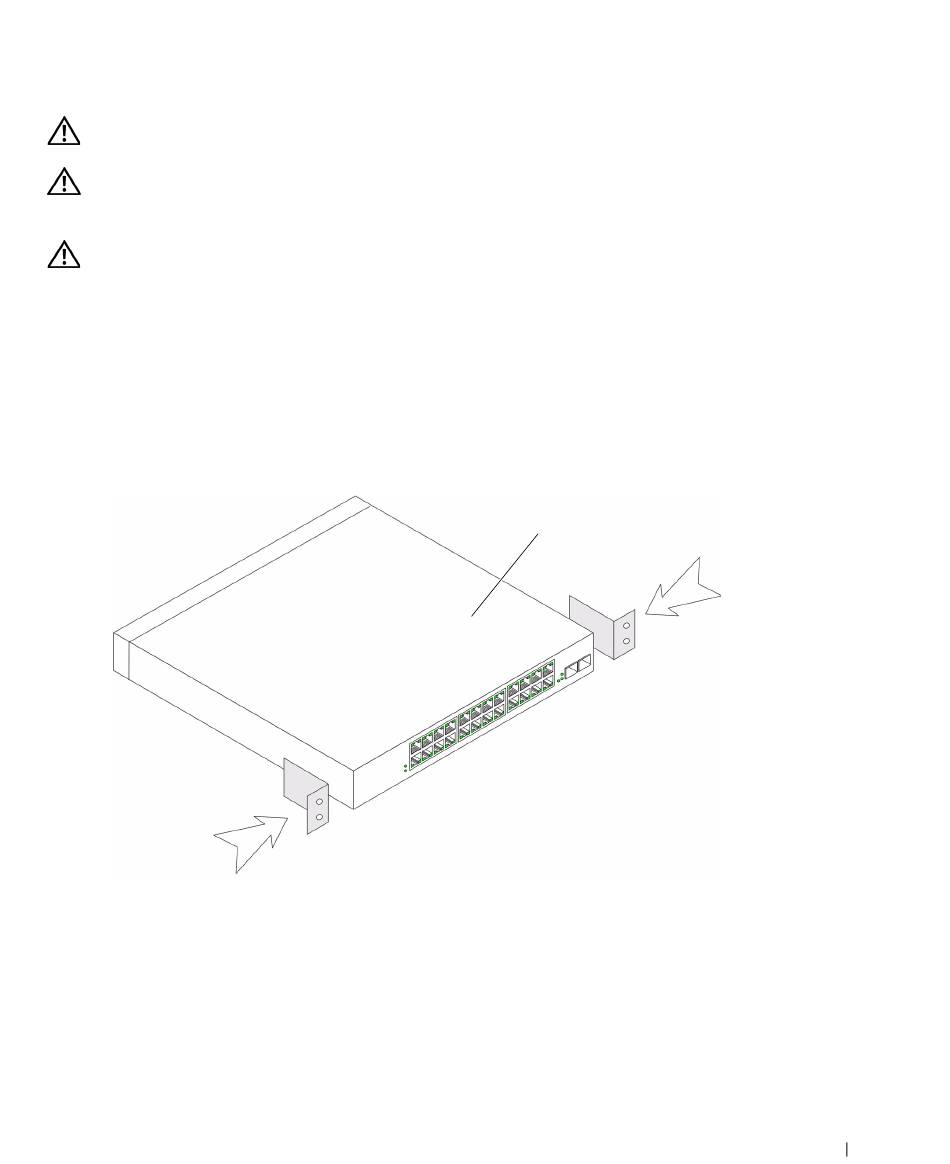

Na ilustracji przedstawiono miejsce montażu wsporników.
Rysunek 1-1. Instalacja wspornika do zamontowania w szafie przemysłowej
2
Wsuń dostarczone śruby do otworów w bocznych ścianach urządzenia i dokręć je śrubokrętem.
3
Powtórz procedurę ze wspornikiem po drugiej stronie urządzenia.
4
Wsuń urządzenie do szafy o rozmiarze 48,26 cm (19-calowej), upewniając się, że otwory
montażowe w urządzeniu wypadają naprzeciwko otworów w szafie.
5
Przymocuj urządzenie do szafy za pomocą wkrętów (nie należą do zestawu). Najpierw dokręć
dolną, a następnie górną parę wkrętów. Upewnij się, że otwory wentylacyjne nie są zasłonięte.
