7. Installation électrique
7.1. Installation électrique du guide
7.2. Installation électrique du armoire de la machinerie
Protection
Couvercle
INSTRUCTIONS DE MONTAGE
Plateformes Monte-escaliers

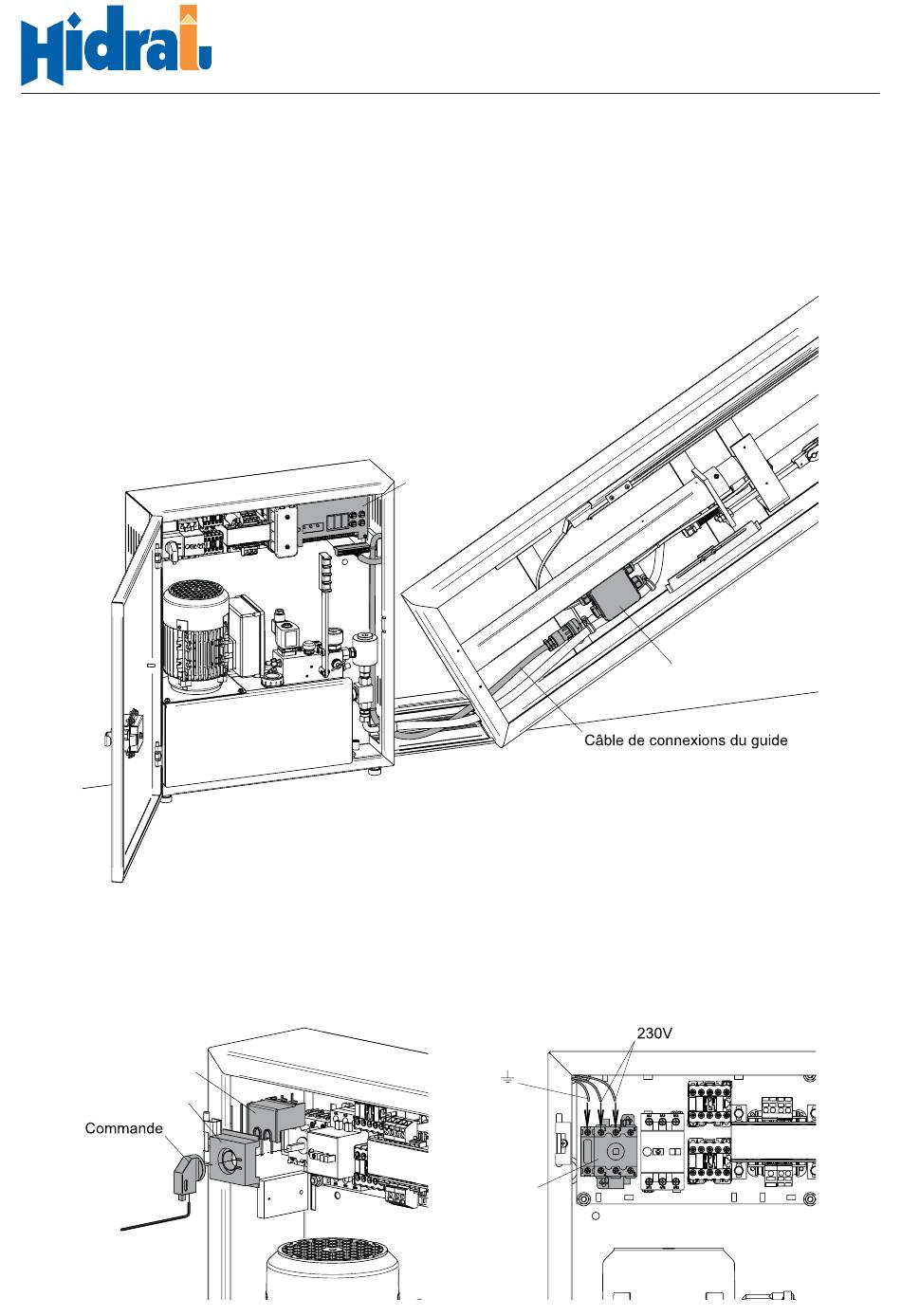

1 Brancher le câble de connexion du guide à la plaque de contrôle auxiliaire de
l'armoire de la machine et passer le câble par la goulotte vers le guide. Brancher le
connecteur rond à la boîte de connexions du guide.
2 Placer le couvercle de la goulotte.
Plaque de
contrôle aux.
1 Avec une clé allen, démonter la carcasse de protection, le couvercle et la
commande de l'interrupteur principal et brancher l'alimentation de la machine sur le
cadre électrique.
SH200i SH300i
Interrupteur
IP
IM-550fr
Vers. 01
Page 23
Boîte de connexions
du guide
