Installation électrique
7.7 Bloc électrique
Le bloc électrique se charge de la distribution et de la protection par fusibles des circuits
électriques 12 V et des autres fonctions de commande et de contrôle.
Le bloc électrique fonctionne uniquement en combinaison avec le panneau de contrôle.
Le bloc électrique (Fig. 105/5) est installé dans le garage derrière une grille de protection
(Fig. 105/2). Derrière la grille de protection (Fig. 105/2) se trouve également un boîtier de
fusibles gris (Fig. 105/6) pour d'autres consommateurs et options spéciales 12 V.

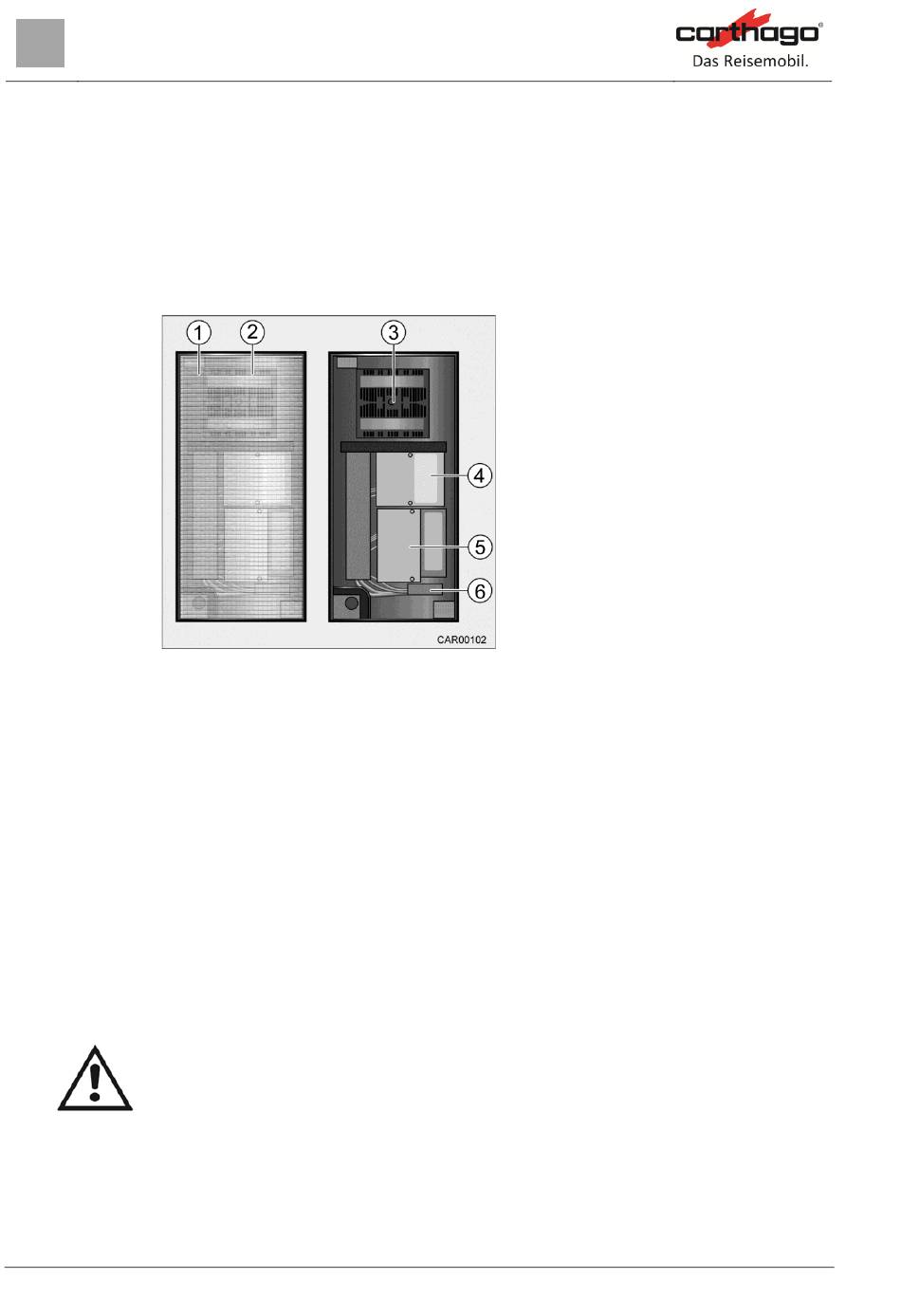

Fig. 105
7.7.1

Grille de protection

Pour protéger l'appareil d'une fausse manipulation, le bloc électrique (Fig. 105/5) et le
chargeur (Fig. 105/3) sont installés derrière une grille de protection (Fig. 105/2) per-
méable à l'air et amovible.
Enlever/mettre en place la grille de protection :
1. Desserrer les vis (Fig. 105/1) les unes après les autres en les tournant un quart de
2. Enlever la grille de protection (Fig. 105/2).
3. Une fois les travaux terminés, immédiatement remettre en place la grille de protection
 Pour protéger l'appareil d'une fausse manipulation, immédiatement remettre en
124
Bloc électrique dans le garage
tour dans le sens anti-horaire.
(Fig. 105/2).
Pour ce faire, procéder dans l'ordre de suite inverse.
place la grille de protection (Fig. 105/2) sur le bloc électrique (Fig. 105/5) après les
travaux.
1 Vis
2 Grille de protection
3 Chargeur
4 Disjoncteur FI
5 Bloc électrique
6 Boîtier de fusibles
CAR-0002-02FR
