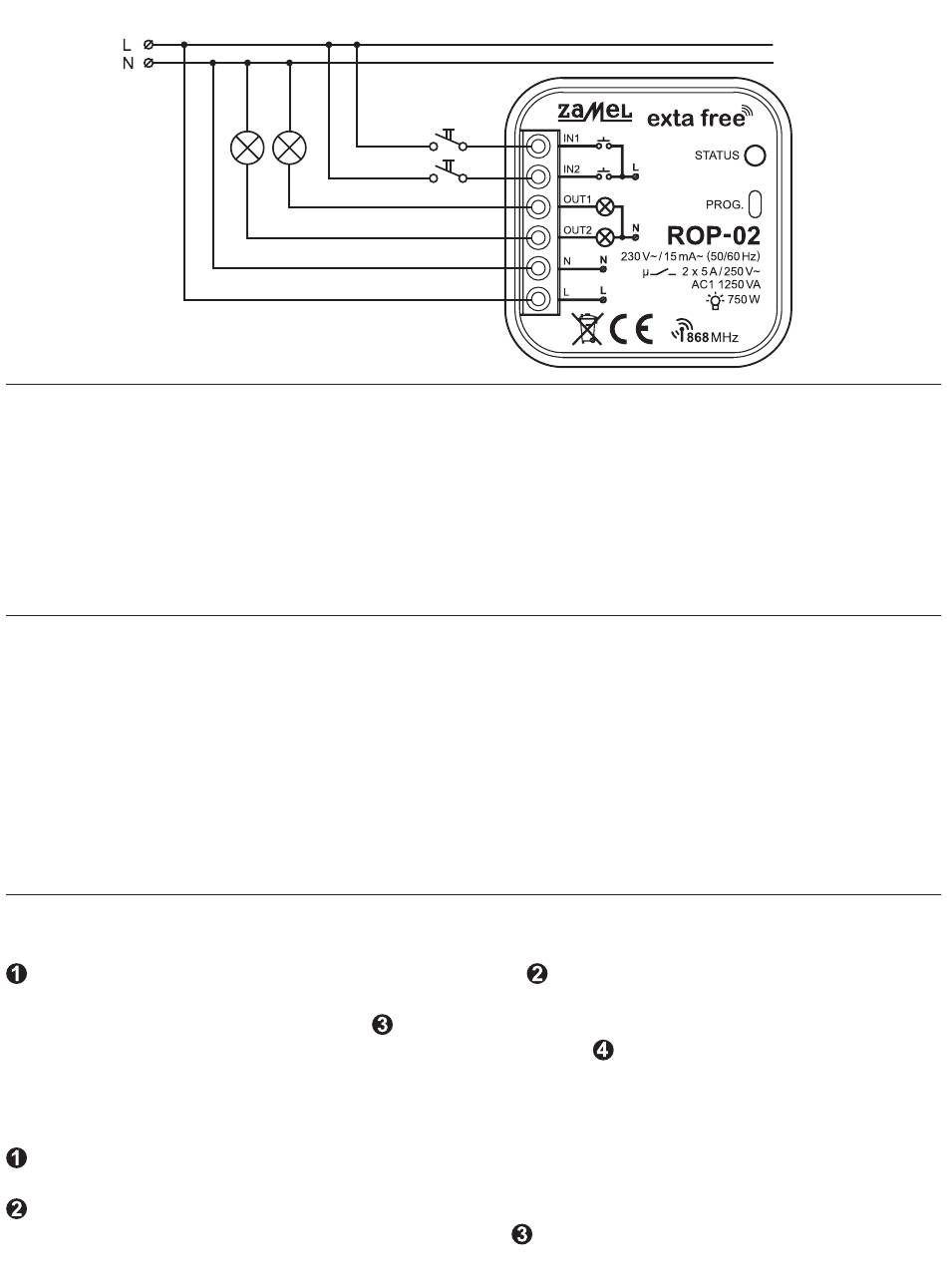

PODŁĄCZENIE
MONTAŻ
1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub roz-
łącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilają-
cych.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie ROP-02 w puszce instalacyjnej.
5. Załączyć obwód zasilania.
DZIAŁANIE
Urządzenie może pracować w pięciu trybach:
MONOSTABILNY przekaźnik działa tylko w czasie naciśnięcia przycisku nadajnika.
BISTABILNY (jeden przycisk) urządzenie cyklicznie zmienia stan przekaźnika po naciśnię-
ciu zawsze tego samego przycisku.
ZAŁĄCZ urządzenie włącza się po naciśnięciu przycisku.
WYŁĄCZ urządzenie wyłącza się po naciśnięciu przycisku.
CZASOWY urządzenie wyłącza się po zaprogramowanym czasie (tp) jednak można je wyłą-
czyć przed upływem tego czasu. Czas wpisany przez producenta - 15 s.
UWAGA! Zapisany czas nie ulega skasowaniu.
PROGRAMOWANIE NADAJNIKÓW RADIOWYCH – KANAŁ 1
Tryb MONOSTABILNY:
Nacisnąć przycisk nadajnika i go przytrzymać.
ROP-02 i go przytrzymać do momentu zaświecenia się (sygnał ciągły) czerwonej diody LED.
Następnie zwolnić przycisk PROG.
sujący, a następnie sygnał ciągły) czerwona dioda LED.
dajnika, następnie zwolnić przycisk. Dioda LED zaświeci się (sygnał pulsujący), a następnie
zgaśnie – NADAJNIK ZAPISANY.
Tryb BISTABILNY:
Nacisnąć przycisk PROG urządzenia ROP-02 i go przytrzymać do momentu za-
świecenia się (sygnał ciągły) czerwonej diody LED. Następnie zwolnić przycisk PROG.
Nacisnąć przycisk nadajnika i go przytrzymać. Zaświeci się (sygnał pulsujący,
a następnie sygnał ciągły) czerwona dioda LED.
zaświeci się (sygnał pulsujący), a następnie zgaśnie – NADAJNIK ZAPISANY.
Nacisnąć przycisk PROG urządzenia
Zwolnić przycisk nadajnika. Zaświeci się (sygnał pul-
Zwolnić przycisk nadajnika. Dioda LED
Nacisnąć ten sam przycisk na-
