DSC
TRANSMETTEUR DE
CO2 POUR CONDUITS

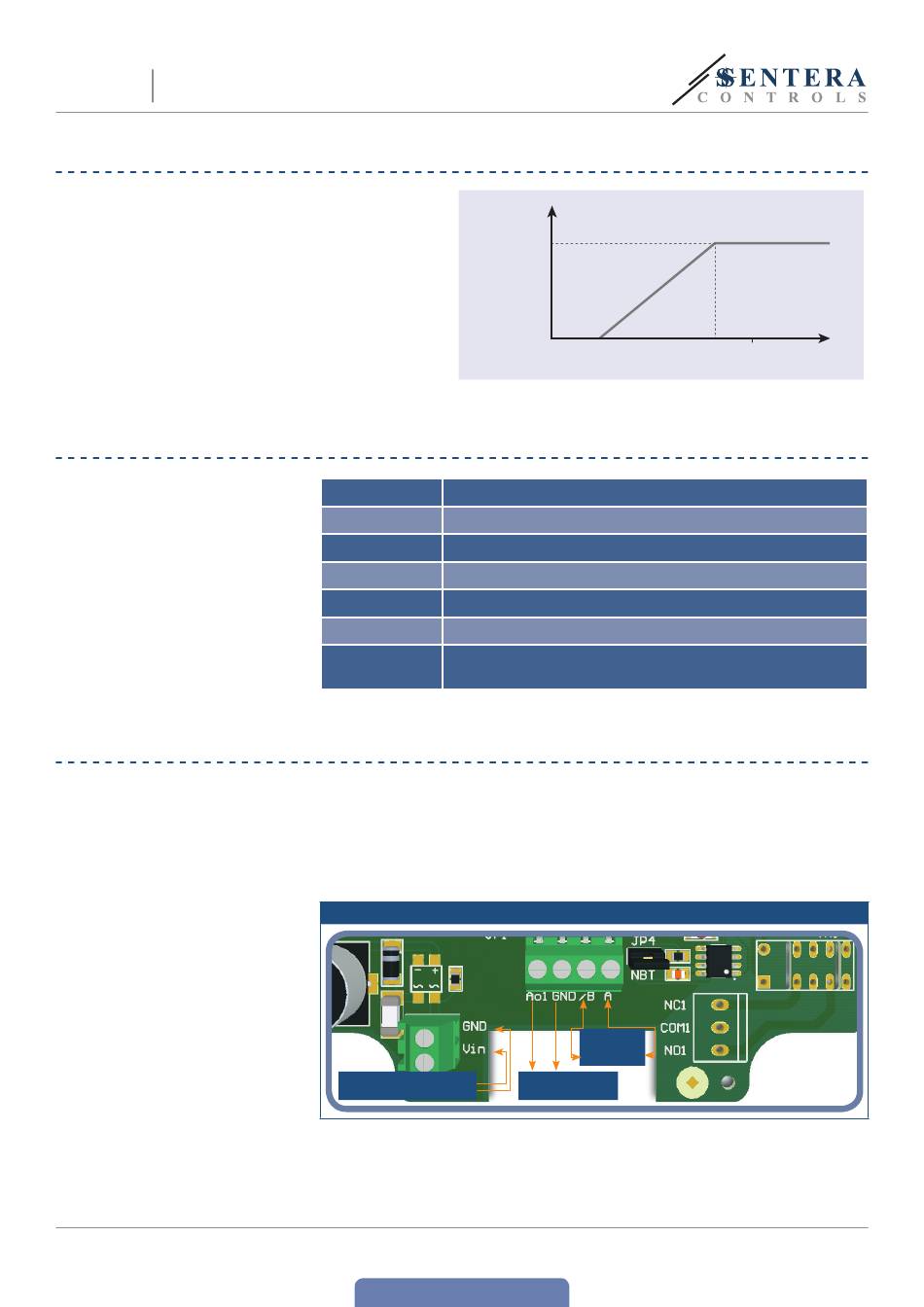

DIAGRAMME DE FONCTIONNEMENT

CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES
MIW-DSC-FR-001 - 27 / 09 / 16
analogique
Vin Voltage positive DC / AC ~
GND Masse / AC ~
A Modbus RTU (RS485) signal A
/B Modbus RTU (RS485) signal /B
Ao1 Sortie analogique (0—10 VDC / 0—20 mA)
GND Masse
Section des fils: 1,5 mm
Raccordements
Plage de serrage presse étoupe: 5—10 mm
Avant de commencer le montage, veuillez lire attentivement les "Mesures de sécurité
et de précaution". Ensuite suivez les étapes de montages suivantes:
1. Ouvrez le couvercle et insérez les câbles de raccordement à travers le presse-
étoupe de l'appareil.
2. Raccordez les câbles selon Fig. 1, en utilisant l'information dans la section
"Câblage et raccordements".
Fig. 1 Câblage et raccordements
Alimentation
15—24 VAC ± 10% / 18—34 VDC
www.sentera.eu
Retour à la Table des matières
Sortie
[VDC]
10
0 Plage
min.
2
Modbus RTU
(RS485)
/B A
Sortie analogique
0—10 VDC / 0—20 mA
Plage
CO , [ppm]
2.000
max.
2
