DST
TRANSMETTEUR DE TEMPÉRATURE
POUR CONDUITS

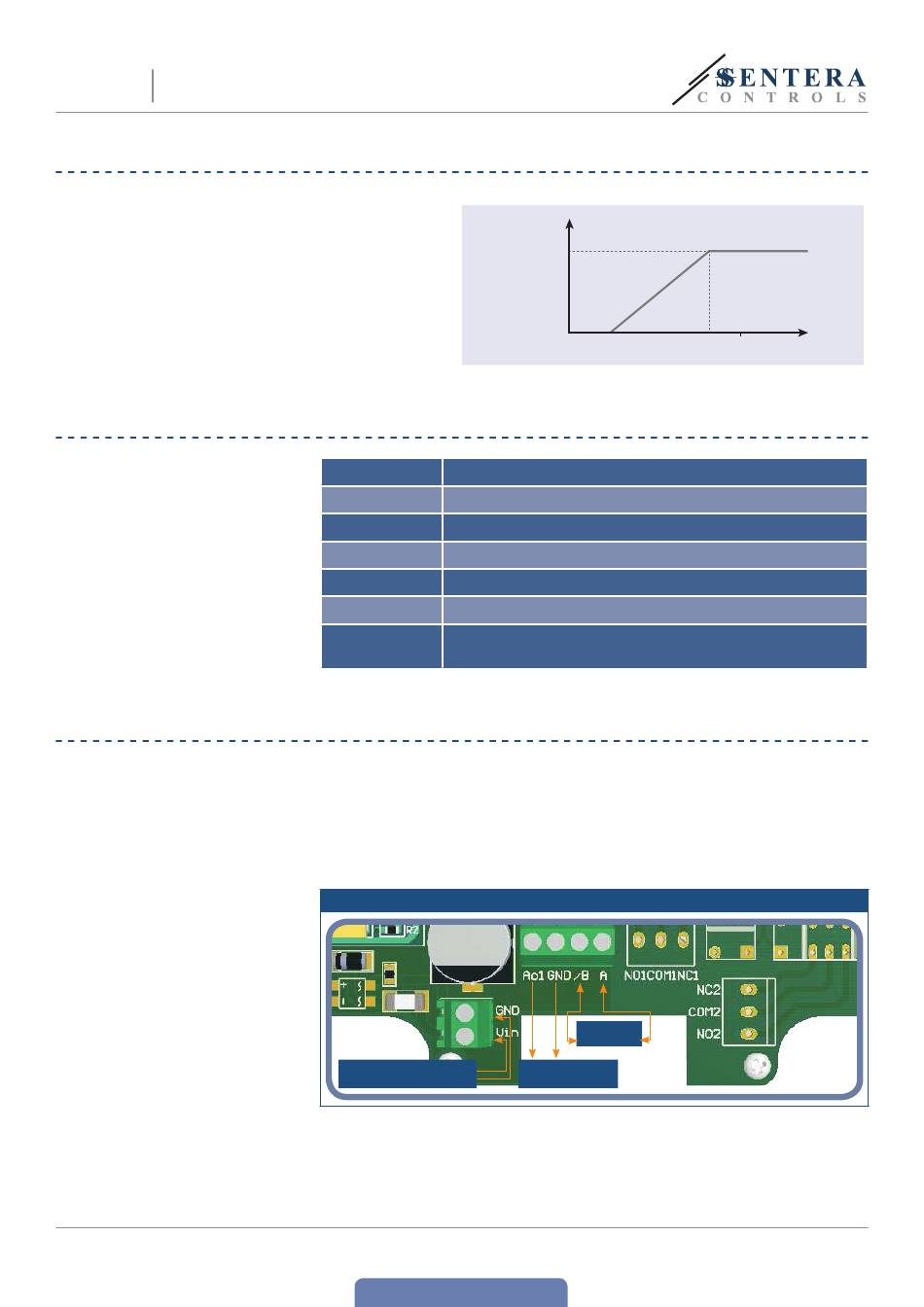

DIAGRAMME DE FONCTIONNEMENT
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES
MIW-DST-FR-001 - 19 / 09 / 16
Vin
Voltage positive DC / AC ~
GND
Masse / AC ~
A
Modbus RTU (RS485) signal A
/B
Modbus RTU (RS485) signal /B
Ao1
Sortie analogique (0—10 VDC / 0—20 mA)
GND
Masse
Section des fils: 1,5 mm
Raccordements
Plage de serrage presse étoupe: 5—10 mm
Avant de commencer le montage, veuillez lire attentivement les "Mesures de sécurité
et de précaution". Ensuite suivez les étapes de montages suivantes:
1.
Ouvrez le couvercle et insérez les câbles de raccordement à travers le presse-
étoupe de l'appareil.
2.
Raccordez les câbles selon Fig. 1, en utilisant l'information dans la section
"Câblage et raccordements".
Fig. 1 Câblage et raccordements
Alimentation
15—24 VAC ± 10% / 18—34 VDC
www.sentera.eu
Retour à la Table des matières
Sortie
analogique
[VDC]
10
0
Plage
min.
2
Modbus RTU
/B
A
Sortie analogique
0—10 VDC / 0—20 mA
Plage
50
T, [°C]
max.
5 - 9
