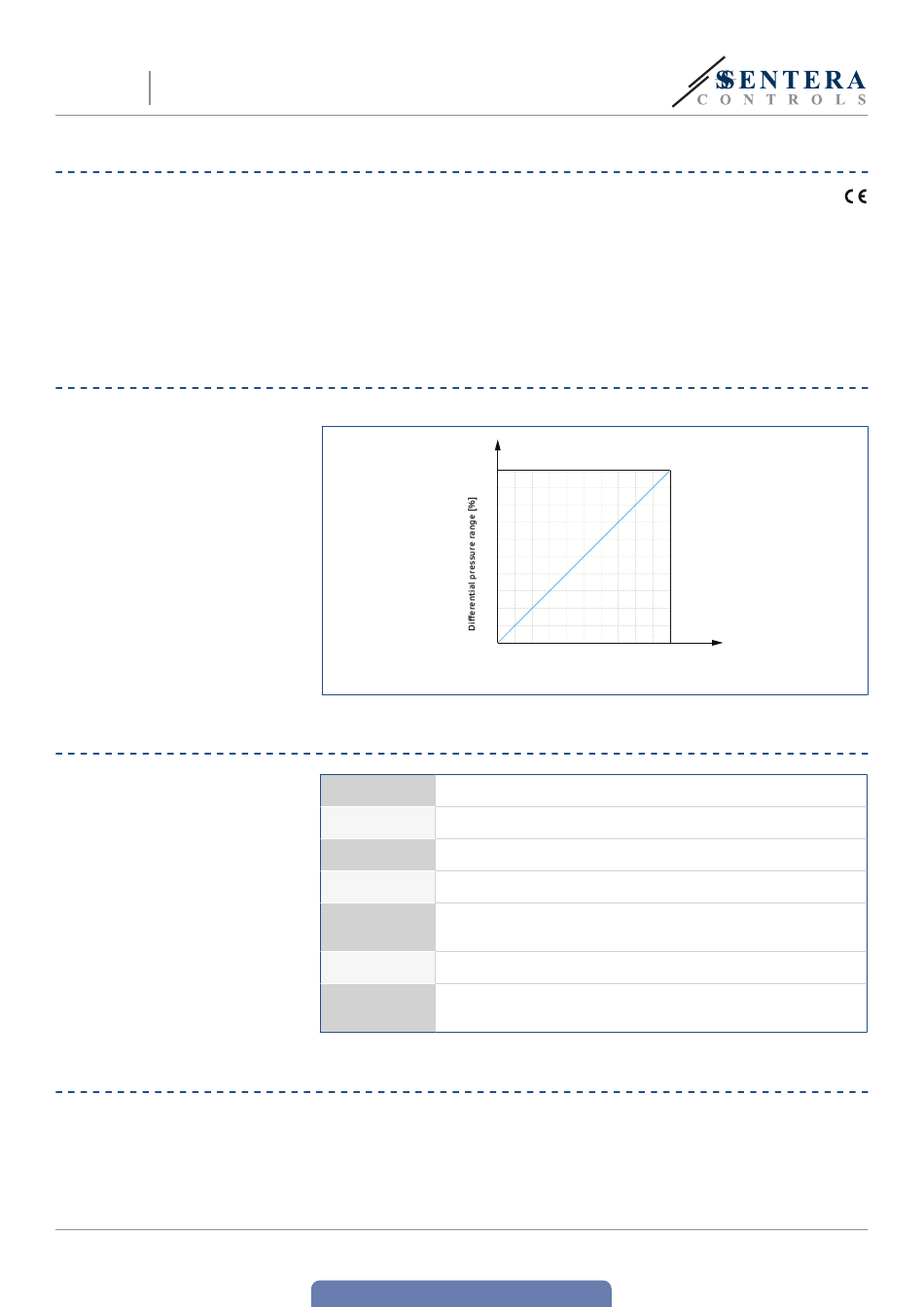

SPS
TRANSMETTEUR DE PRESSION
DIFFÉRENTIELLE
NORMES
DIAGRAMME DE FONCTIONNEMENT
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
MIW-SPS-FR-001 - 05 / 03 / 2025
■
Directive sur la compatibilité électromagnétique (CEM) 2014/30/CE
►
EN 61326-2-3:2013 Matériel électrique de mesure, de commande et de
laboratoire - Exigences relatives à la CEM - Partie 2-3: Exigences particulières
— Configurations d'essai, conditions de fonctionnement et critères d'aptitude
à la fonction des transducteurs avec un système de conditionnement du signal
intégré ou à distance
■
Directive WEEE 2012/19/EU
■
Directive RoHs 2011/65/EU
Pa
100
90
80
70
60
50
40
30
20
10
0 10 20 30 40 50 60 70 80 90 100
Vin
Tension CONTINUE positive / AC ~
GND
Masse / AC ~
A
Signal A Modbus RTU (RS485)
/B
Signal /B Modbus RTU (RS485),
Sortie analogique (0—10 VCC / 0—20 mA) ou PWM (collecteur
Ao1
ouvert)
GND
Masse
Section transversale du câble: max. 1.5,5 mm
Raccordements
; Plage de serrage du presse-étoupe: 3—6 mm
Avant de commencer l'installation du transmetteur de pression différentielle SPS,
lisez attentivement "Sécurité et Précautions". Choisissez une surface lisse pour
l'installation (un mur, un panneau, etc.).
www.sentera.eu
retour à la table des matières
VDC
mA
Output [%]
PWM
2
5 - 11
