SPS
TRANSMETTEUR DE PRESSION
DIFFÉRENTIELLE
Exemple 1
Slave 1
NBT
Master
Slave 2
ATTENTION
MIW-SPS-FR-001 - 05 / 03 / 2025

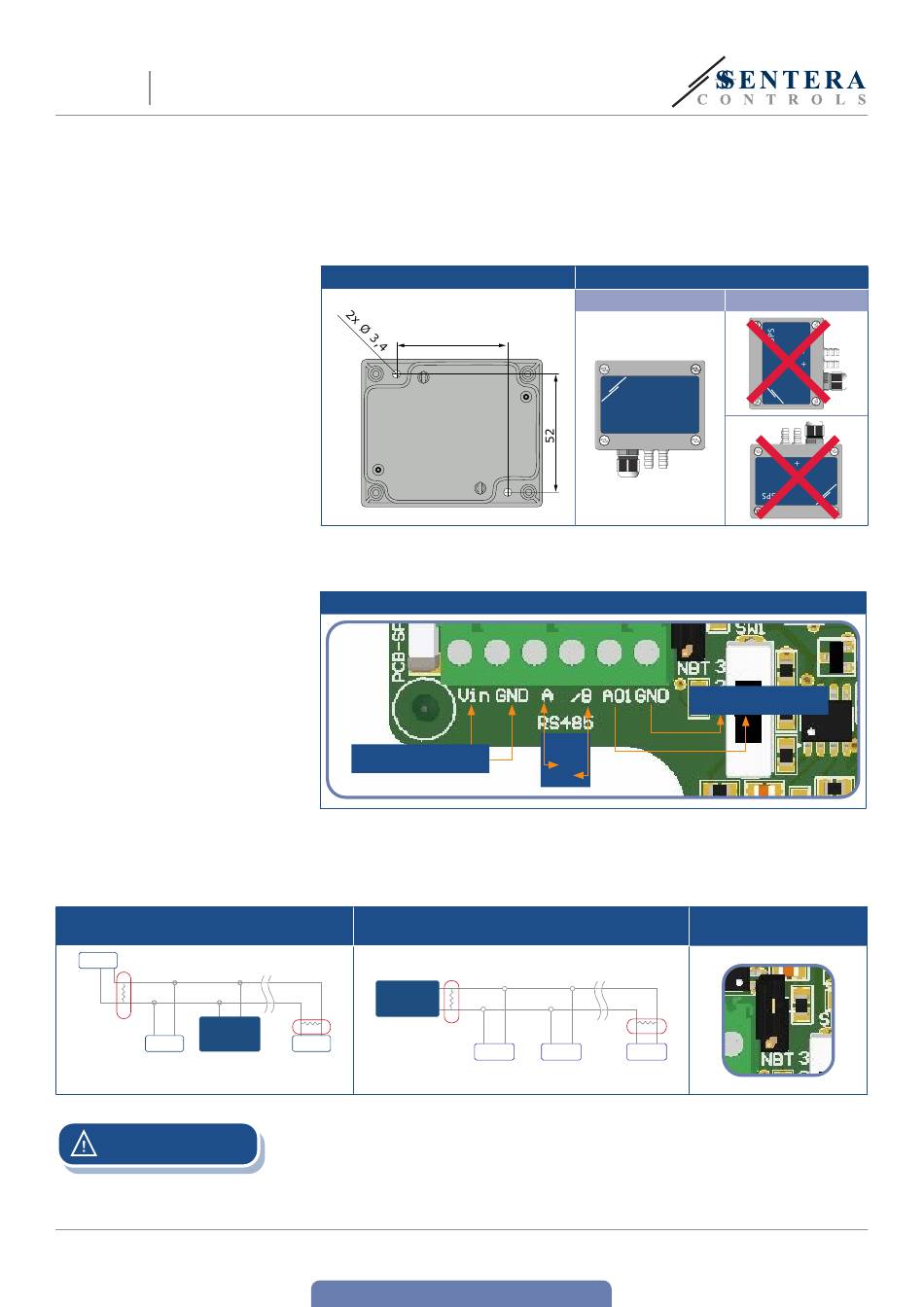

Procédez comme suit:
1.
Assurez-vous que l'appareil n'est pas sous tension.
2.
Dévissez les quatre vis du couvercle avant et retirez-le.
3.
Fixez le couvercle arrière du boîtier sur le mur / le panneau à l'aide d'éléments de
fixation appropriés. Faites attention à la position de montage et aux dimensions
de montage correctes. voir Fig.1et Fig.2
Fig. 1 Dimensions de montage
49
4.
Effectuez le câblage selon le schéma de câblage (voir Fig. 3) à l'aide des
informations de la section « Câblage et connexions ».
Fig. 3 Schéma de câblage
Alimentation
15—24 VCA / 18—34 VCC
5.
Vérifiez si votre unité démarre ou termine le réseau (voir Exemple 1 et Exemple
2). Si c'est le cas, placez le cavalier NBT sur les broches ; sinon, laissez-le ouvert
— voir Fig. 4.
Exemple 2
RX
Master
ТX
NBT
NBT
Slave n
Si une alimentation AC est utilisée avec l'un des appareils d'un réseau Modbus,
la borne GND NE DOIT PAS ÊTRE CONNECTÉE à d'autres appareils du réseau ou
via le convertisseur CNVT‑USB‑RS485. Cela pourrait endommager de manière
permanente les semi‑conducteurs de communication et/ou l'ordinateur .
www.sentera.eu
retour à la table des matières
Fig. 2 Position de montage
Correct
+ _
Modbus
RTU
A
/B
RX
ТX
NBT
Slave 2
Slave n
Slave 1
Incorrect
SPS
Sortie analogique
(0—10 VCC / 0—20 mA / PWM)
Fig. 4 Cavalier de
résistance de bus réseau
6 - 11
