Montage
ATTENTION
L
Les tensions mécaniques peuvent endommager les connecteurs du câble de
raccordement ou entraîner un desserrage involontaire du connecteur.
‣
Dans un premier temps, monter la sonde et le boîtier de l' é lectronique en serrant
fermement. Ensuite, raccorder le câble de raccordement.
‣
Le câble de raccordement ne doit pas être soumis à des tensions mécaniques. Rayon de
courbure minimal : 100 mm (4").
‣
Lors du raccordement du câble de raccordement : visser d' a bord le connecteur droit, puis le
connecteur coudé. Couple de serrage pour l' é crou fou des deux connecteurs : 6 Nm.
Si le point de mesure est exposé à de fortes vibrations, il est possible d' a ppliquer une
peinture frein supplémentaire (par ex. Loctite 243) aux connecteurs.
Montage du boîtier de l'électronique
A
122 (4.8)
158 (6.2)

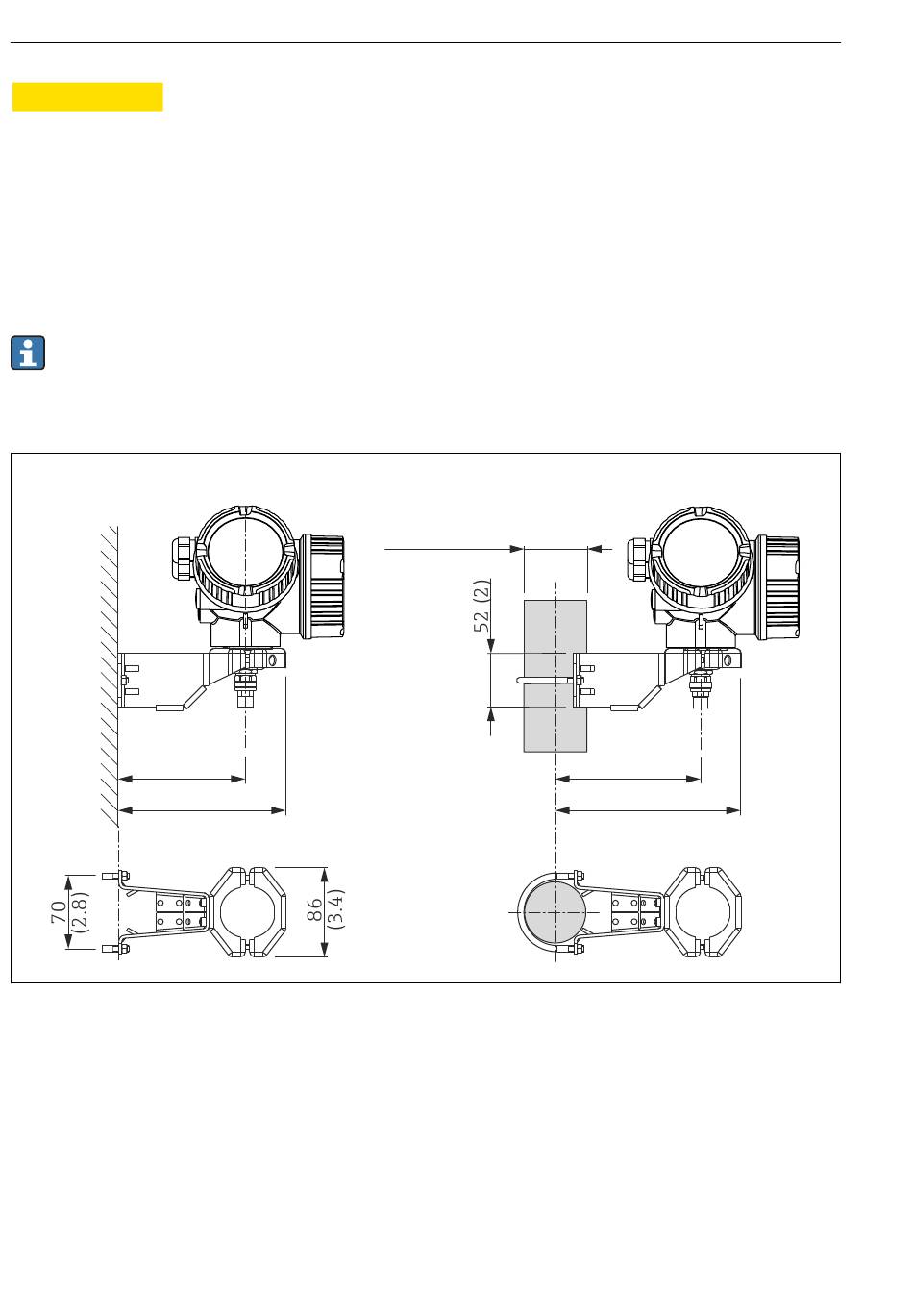

 4 Montage du boîtier de l' é lectronique avec le support de montage : mm (in)
A Montage mural
B Montage sur mât
Raccordement du câble de raccordement
Outil nécessaire :
Clé à molette de 18
20
B
ø42...60
(1.65...2.36)
Levelflex FMP50 PROFIBUS PA
140 (5.5)
175 (6.9)
Endress+Hauser
A0014793
