Levelflex M FMP41C avec HART/4...20 mA
!
Endress+Hauser

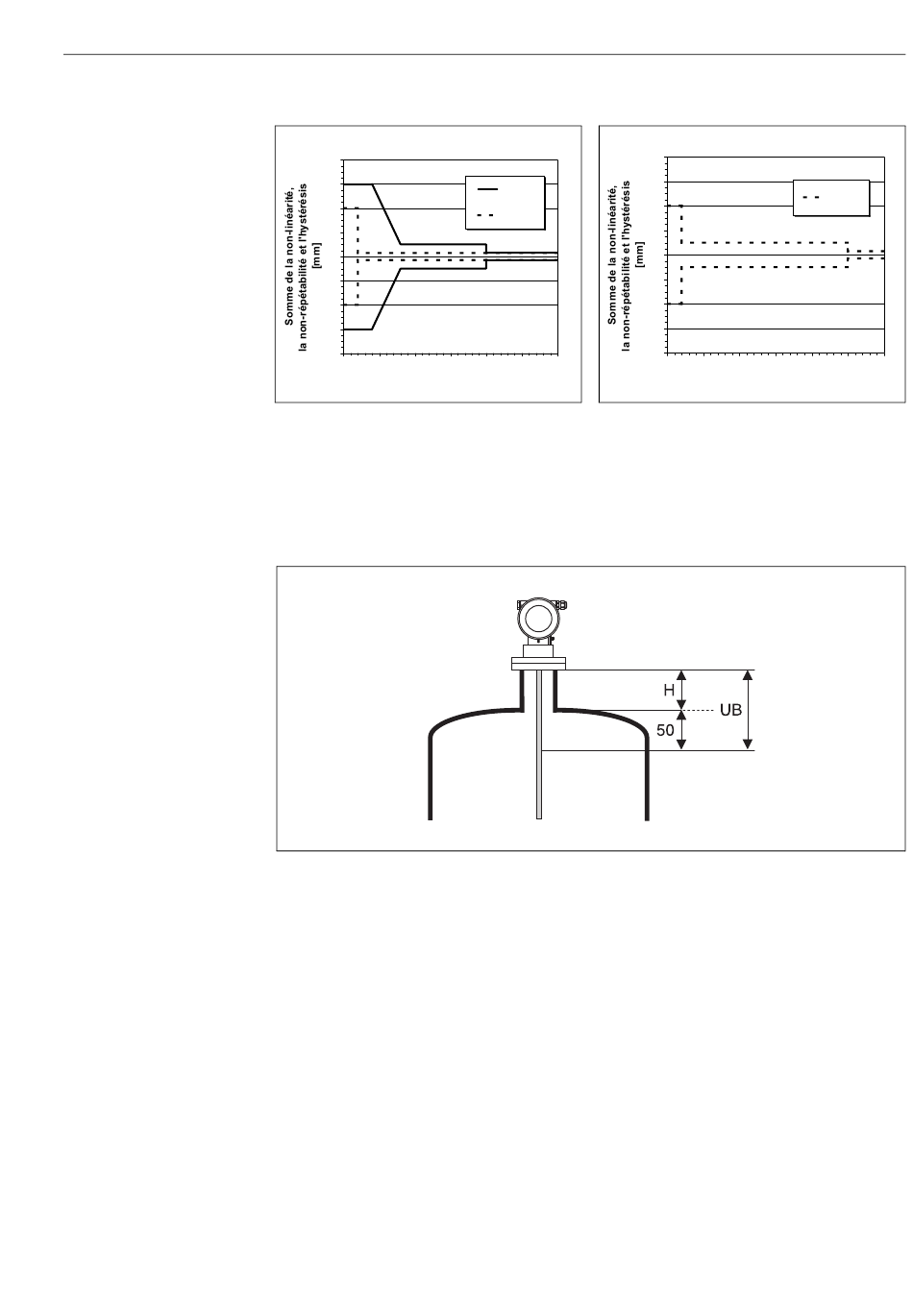

A proximité de l'extrémité inférieure de la sonde, on trouve l'écart de mesure suivant :
Sonde à tige et sonde coaxiale
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Distance de l'extrémité de la sonde [mm]
Si pour les sondes à câble le coefficient diélectrique est inférieur à 7, la mesure est impossible dans
la zone du contrepoids (0 à 250 mm de l'extrémité de la sonde ; distance de blocage inférieure).
Remarque !
Si la sonde est montée dans un piquage haut, il faut à nouveau entrer la distance de blocage dans la
fonction "Distance blocage" (059) : distance de blocage supérieure (UB) = piquage (H) + 50 mm.
80
60
CD = 2
40
CD > 7
20
-20
-40
-60
-80
200 250 300
l00-fmp4xxxx-05-00-00-de-001
Mise en service
Sonde à câble
CD > 7
0
0 50 100 150 200
Distance de l'extrémité de la sonde [mm]
l00-fmp4xxxx-05-00-00-de-002
L00-FMP4xxxx-14-00-06-xx-001
250 300
