AXIS T86 Media Converter Switch Series
Kameraanschlüsse
Netzanschluss

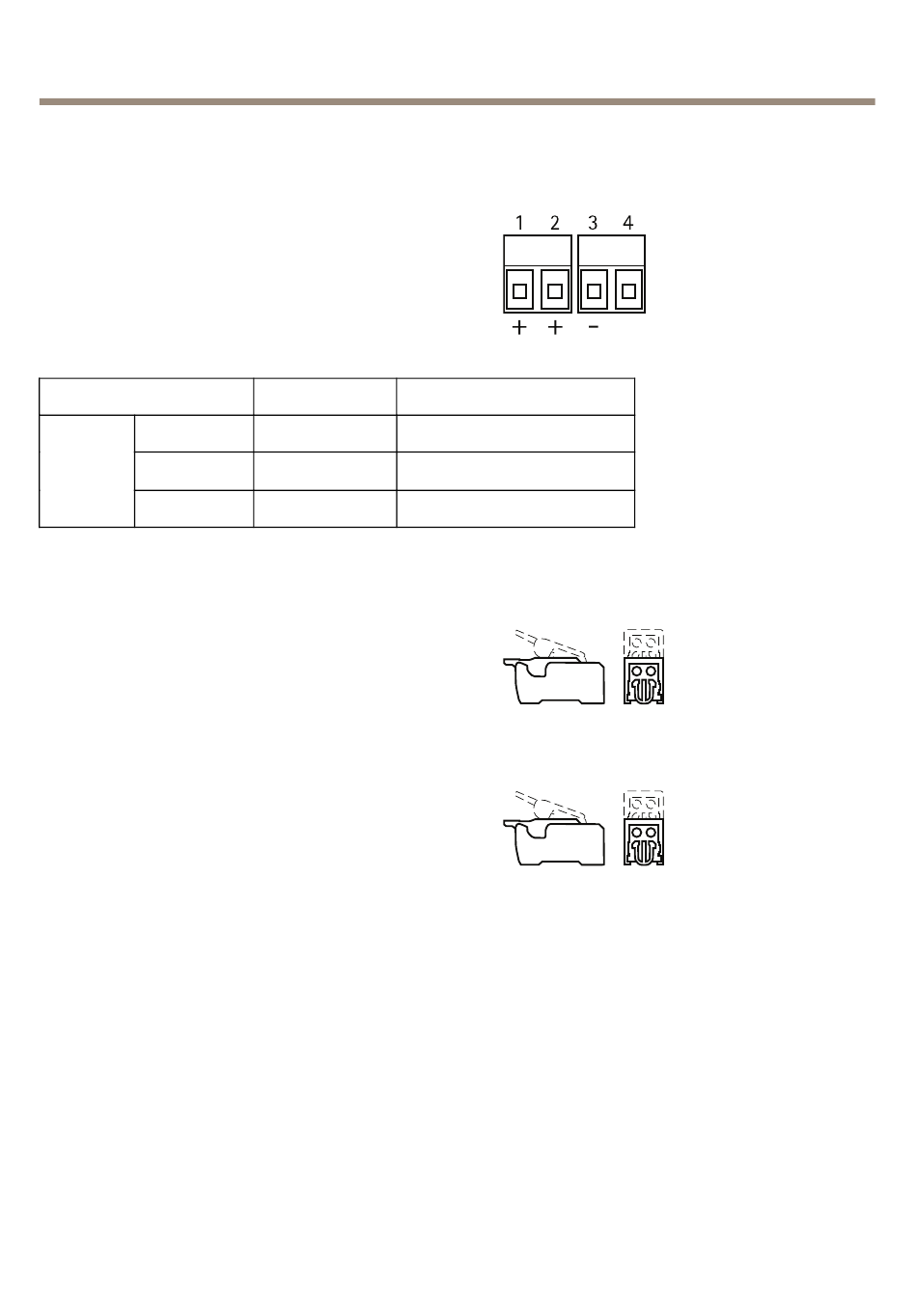

Zwei 2-polige Klemmenleisten für Stromausgang (Pol
4 wird nicht verwendet).
Funktion
Gleich- 24 V DC
stro-
0 V (-) DC
maus-
gang
k.A.
Netzwerkanschluss
Zwei 2-polige Ethernet-Klemmenleisten.
E/A-Klemmanschluss
2-polige Klemmleiste.
Externe Anschlüsse
Masseschraube
Kontakt Hinweise
1, 2
Stromausgang zur Kamera
3
4
k.A.
54
Masseschraube zur Erdung des
Medienkonverter-Switches. Sorgen
Sie dafür, dass beide Enden des
Erdungskabels Kontakt mit den
entsprechenden Erdungsflächen haben.
