SAEx 07.2
Elimination des défauts
12.3.2.2. Vérifier/remplacer fusibles F3/F4
Vérifier les fusibles
92
SAEx 16.2/SAREx 07.2

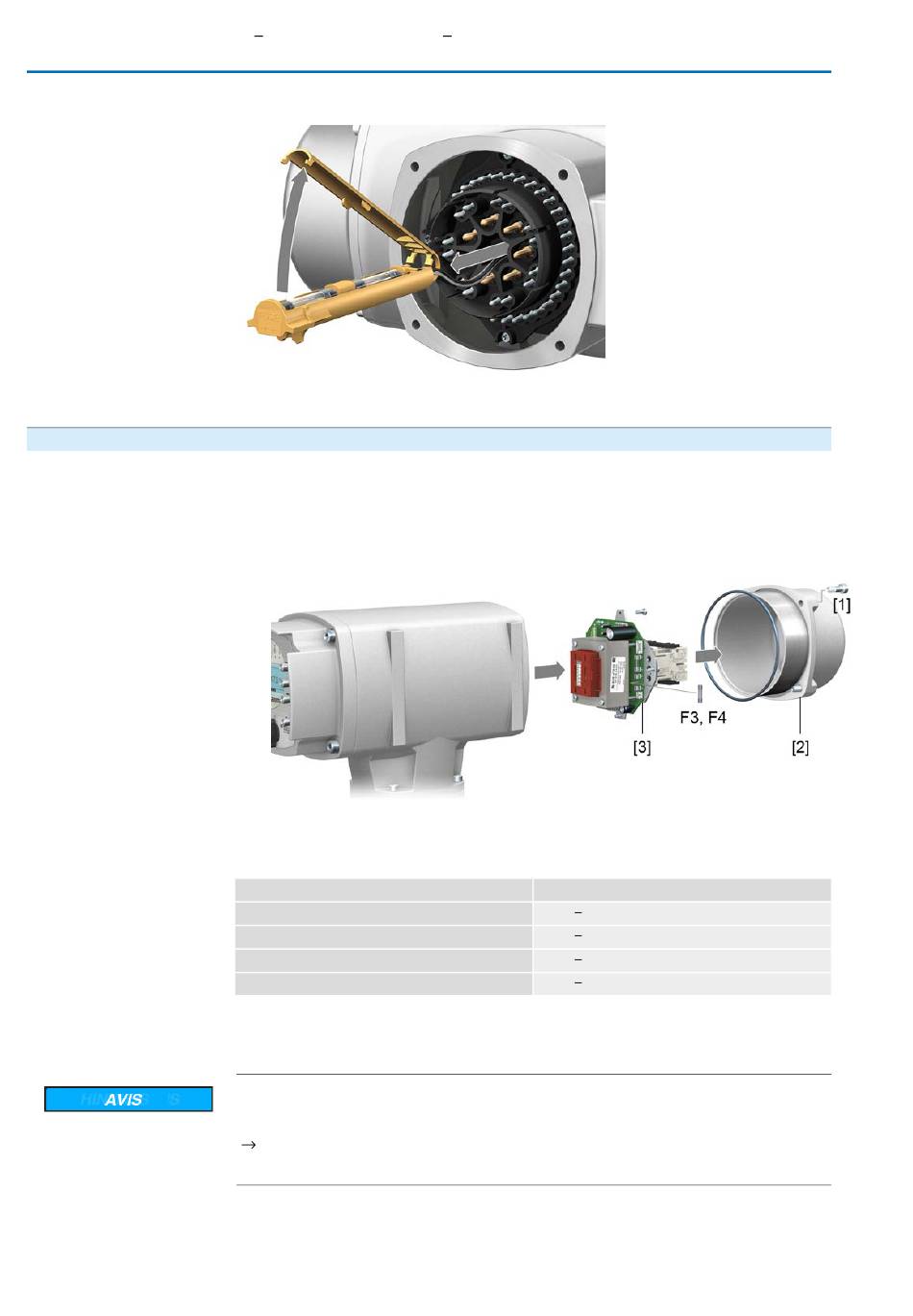

Figure 93 :
2. Sortir le support fusibles du connecteur mâle, ouvrir le capot de protection et
remplacer les fusibles si besoin.
Information : Pour la version avec raccordement électrique du type KP/KPH,
les fusibles (F1/F2) se trouvent également sur la carte du bloc d'alimentation.
1. Dévisser les vis [1] et ouvrir le capot [2] sur le dos de la commande de servo-
moteur.
Figure 94 :
2. Des points de mesure (points soudés) permettant d'effectuer une mesure de
résistance (contrôle de continuité) se trouvent sur le bloc d'alimentation :
Tableau 44 :
Vérification de
F1
F2
F3
F4
3. Pour remplacer des fusibles défectueux : Démonter le bloc d'alimentation [3]
et retirer soigneusement. (Les fusibles se trouvent sur la face équipée de la
carte du bloc d'alimentation.)
Détérioration des câbles par serrage !
Risque de dysfonctionnements.
Prendre soin de ne pas pincer les câbles lors du remontage du bloc d'alimenta-
tion.
SAREx 16.2 Bloc de commande : électromécanique
ACExC 01.2 Intrusive Modbus RTU
Points de mesure
MTP1 MTP2
MTP3 MTP4
MTP5 MTP6
MTP7 MTP8
