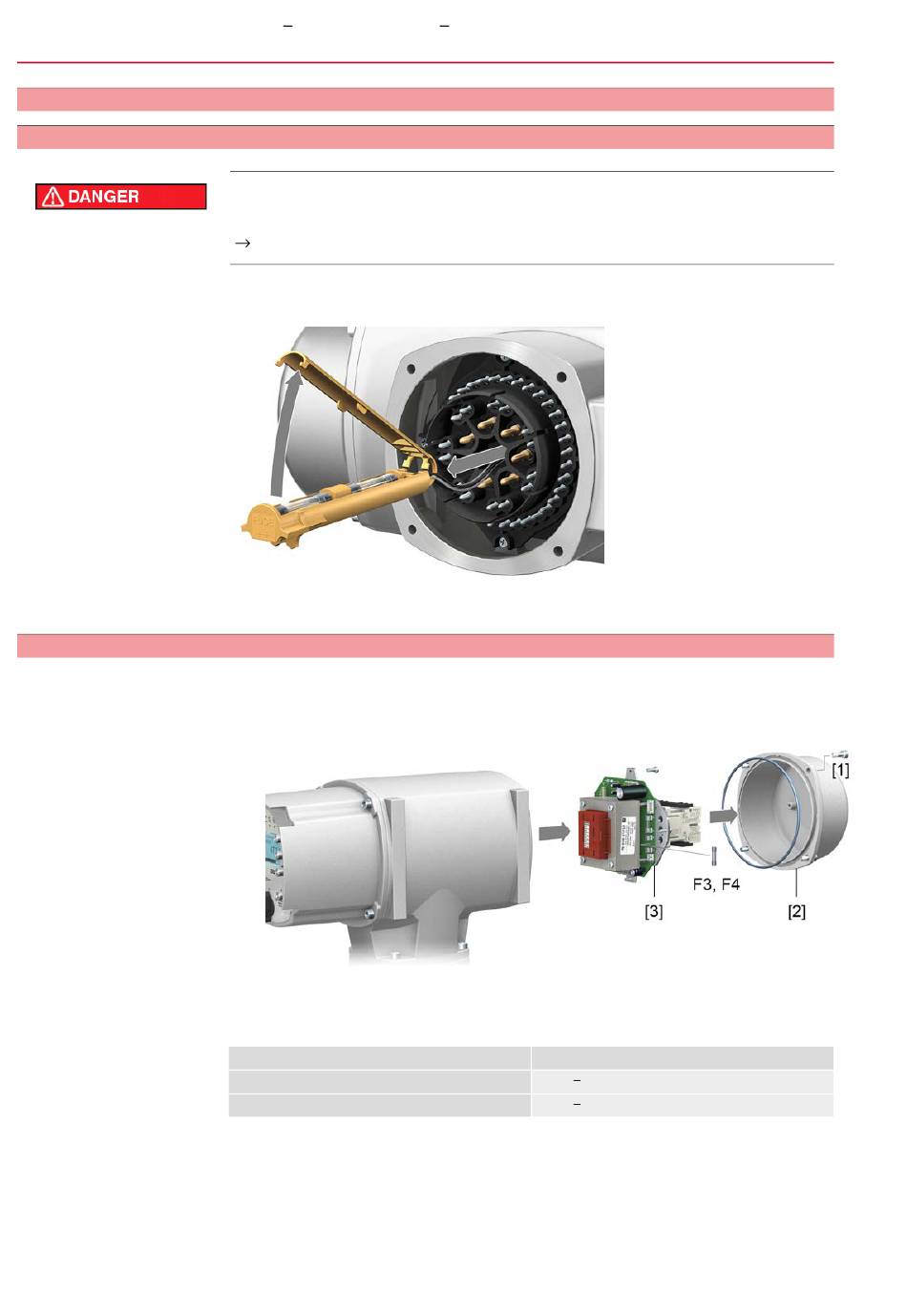

Elimination des défauts
12.3.2.
Remplacer fusibles
12.3.2.1. Remplacer fusibles F1/F2
12.3.2.2. Vérifier/remplacer fusibles F3/F4
Vérifier les fusibles
74
SQ 05.2
SQ 14.2/SQR 05.2
Risque de choc électrique causé par tension dangereuse !
Mort ou lésions graves.
Mettre hors tension avant l'ouverture.
1.
Retirer le raccordement électrique de la commande de servomoteur.
Figure 73 :
2.
Sortir le support fusibles du connecteur mâle, ouvrir le capot de protection et
remplacer les fusibles si besoin.
1.
Dévisser les vis [1] et ouvrir le capot [2] sur le dos de la commande de servo-
moteur.
Figure 74 :
2.
Des points de mesure (points soudés) permettant d'effectuer une mesure de
résistance (contrôle de continuité) se trouvent sur le bloc d'alimentation :
Tableau 35 :
Vérification de
F3
F4
SQR 14.2 Bloc de commande : électronique (MWG)
AC 01.2 Non-intrusif Modbus RTU
Points de mesure
MTP5
MTP6
MTP7
MTP8
