Conception et fonctionnement
3.2.7
Système de régulation HP (condenseur refroidi par eau)
L'unité ChillPAC (condenseur refroidi par eau) est dotée d'une vanne à flotteur HP
mécanique.
Cette vanne commande la détente entre les côtés BP et HP de l'installation frigorifique.
La vanne à flotteur mécanique (pos. 1 à la Fig. 17) est montée dans le corps de vanne sous le
condenseur afin d'obtenir une conception compacte et une charge très basse de liquide frigori-
gène. La vanne à flotteur est fixée à l'aide d'une vis (pos. 2 à la Fig. 17).
La vanne à flotteur est dotée d'un mécanisme pivotant qui ouvre deux tubulures, tandis que le
niveau de liquide s'élève dans le condenseur et dans le réservoir de la vanne à flotteur. La tu-
bulure n'est jamais parfaitement étanche. Cela permet l'égalisation de la pression provenant
du côté haute pression de l'installation par rapport au côté basse pression à l'arrêt.
Voir les annexes pour en savoir plus sur la vanne à flotteur HP.
3
4

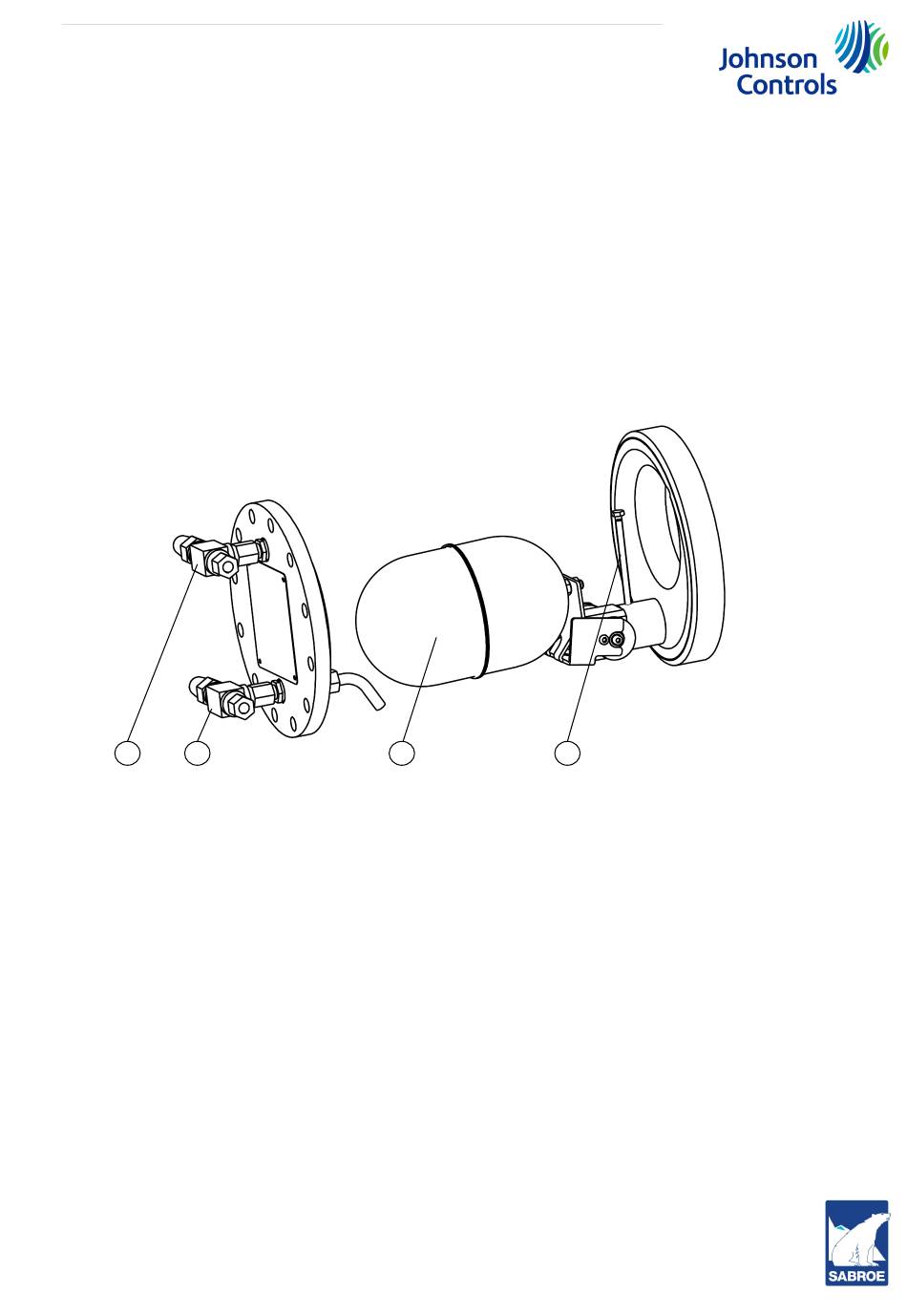

Fig. 17: Vanne à flotteur HP
3.2.8
Robinet de purge d'air
Si de l'air est présent à l'intérieur de l'installation frigorifique, celui-ci a tendance à s'accumuler
dans le réservoir ou le condenseur.
Sur ChillPAC (condenseur refroidi par eau), le robinet de purge d'air est monté au-dessus du
couvercle de la vanne à flotteur HP dans le fond du condenseur (Fig. 17, pos. 3).
Remarque : La vanne dans le fond du couvercle (Fig. 17, pos. 4) sert à l'évacuation du liquide
(R717).
Sur LP ChillPAC (condenseur externe), le robinet de purge d'air est situé au-dessus du réser-
voir (Fig. 16, pos. 10).
Durant la purge de l'air, le robinet doit être raccordé à un réservoir d'eau ouvert via un flexible
pour fluide frigorigène.
L'air quitte l'eau sous la forme de bulles, tandis que le gaz R717 est absorbé par l'eau.
Remarque : Le R717 contenant de l'eau doit être éliminé de manière correcte et conforme à la
réglementation (voir chapitre 2.3.9 Purge d'une installation frigorifique).
