Micropilot FMR63B HART
Gamme de pression du
process
Endress+Hauser
Process
AVERTISSEMENT
L
La pression maximale pour l'appareil dépend de son composant le moins résistant à la pression
(ces composants sont : raccord process, pièces ou accessoires montés en option).
‣
N' u tiliser l' a ppareil que dans les limites spécifiées pour les composants !
‣
MWP (pression maximale de travail) : la MWP est indiquée sur la plaque signalétique. Cette
valeur se base sur une température de référence de +20 °C (+68 °F) et peut être appliquée à
l' a ppareil sur une durée illimitée. Tenir compte de la relation entre la température et la MWP.
Pour les valeurs de pression admissibles à des températures plus élevées pour les brides, se
reporter aux normes suivantes : EN 1092-1 (en ce qui concerne leur stabilité à la température,
les matériaux 1.4435 et 1.4404 sont regroupés sous EN 1092-1 ; la composition chimique des
deux matériaux peut être identique), ASME B16.5, JIS B2220 (la dernière version de la norme
s' a pplique dans chaque cas). Les données MWP qui s' e n écartent sont fournies dans les sections
correspondantes de l' I nformation technique.
‣
La Directive sur les équipements sous pression (2014/68/UE) utilise l' a bréviation PS . Ceci
correspond à la pression maximale de service (MWP) de l' a ppareil.

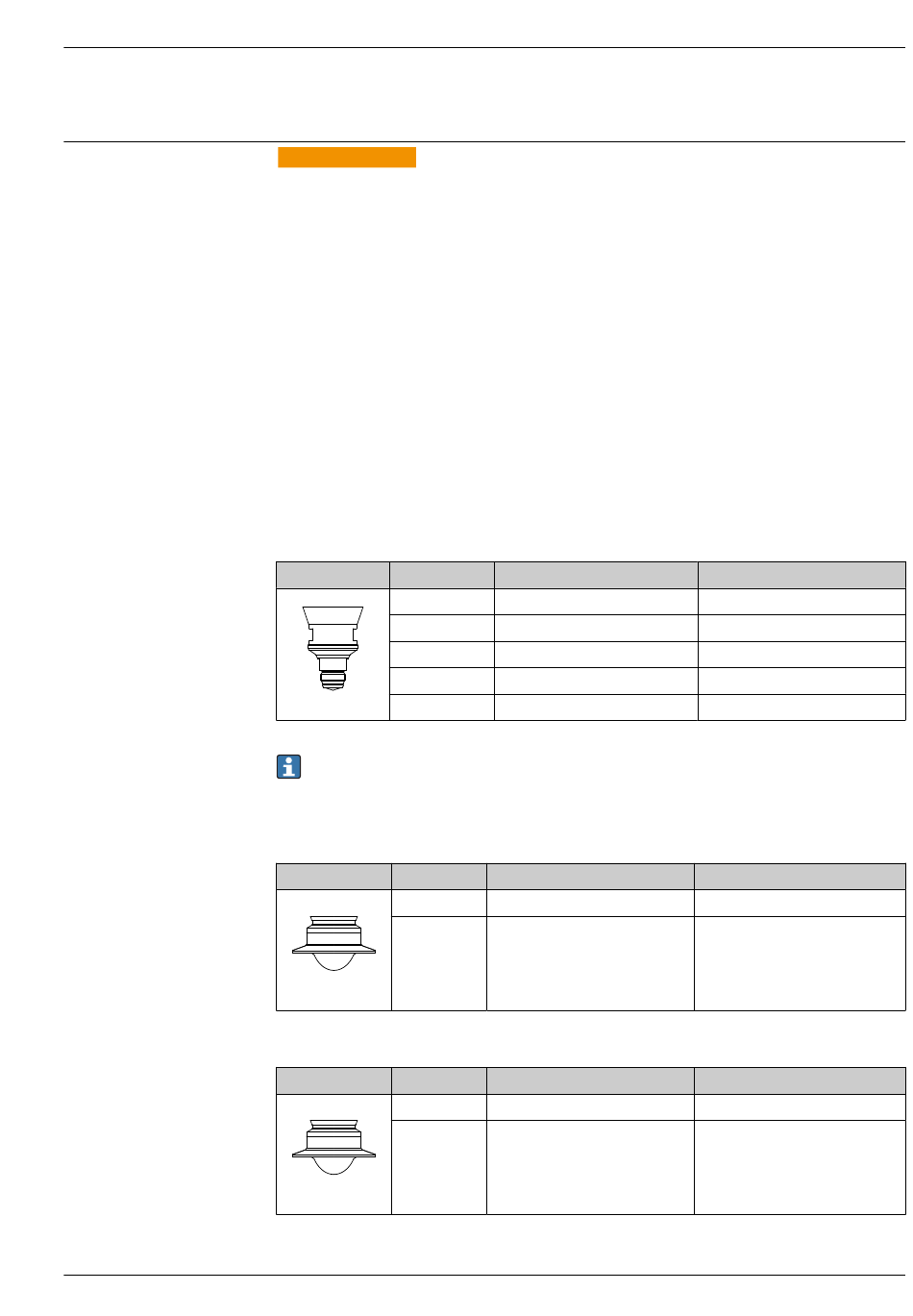

Les tableaux suivants montrent les dépendances entre le matériau du joint, la température de
process (T
) et la gamme de pression de process pour chaque raccord process qui peut être
P
sélectionné pour l' a ntenne utilisée.
Antenne intégrée, PEEK, 20 mm (0,75 in)
Raccord process M24 avec adaptateur process, accessoire fourni
Joint
FKM Viton GLT
FKM Viton GLT
EPDM
FFKM Kalrez
FFKM Kalrez
A0048027
La gamme de pression peut être davantage limitée dans le cas d' u n agrément CRN.
Antenne, plaquée PTFE, affleurante, 50 mm (2 in)
Raccord process Tri-Clamp DN51 (2") ISO2852
Joint
Plaquée PTFE
Plaquée PTFE
A0047838
Raccord process Tri-Clamp DN70-76.1 (3") ISO2852
Joint
Plaquée PTFE
Plaquée PTFE
A0047838
T
p
–40 ... +150 °C (–40 ... +302 °F)
–40 ... +200 °C (–40 ... +392 °F)
–40 ... +150 °C (–40 ... +302 °F)
–20 ... +150 °C (–4 ... +302 °F)
–20 ... +200 °C (–4 ... +392 °F)
T
p
–40 ... +150 °C (–40 ... +302 °F)
–40 ... +200 °C (–40 ... +392 °F)
T
p
–40 ... +150 °C (–40 ... +302 °F)
–40 ... +200 °C (–40 ... +392 °F)
Gamme de pression du process
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
Gamme de pression du process
–1 ... 16 bar (–14,5 ... 232 psi)
–1 ... 16 bar (–14,5 ... 232 psi)
Gamme de pression du process
–1 ... 14 bar (–14,5 ... 203 psi)
–1 ... 14 bar (–14,5 ... 203 psi)
35
