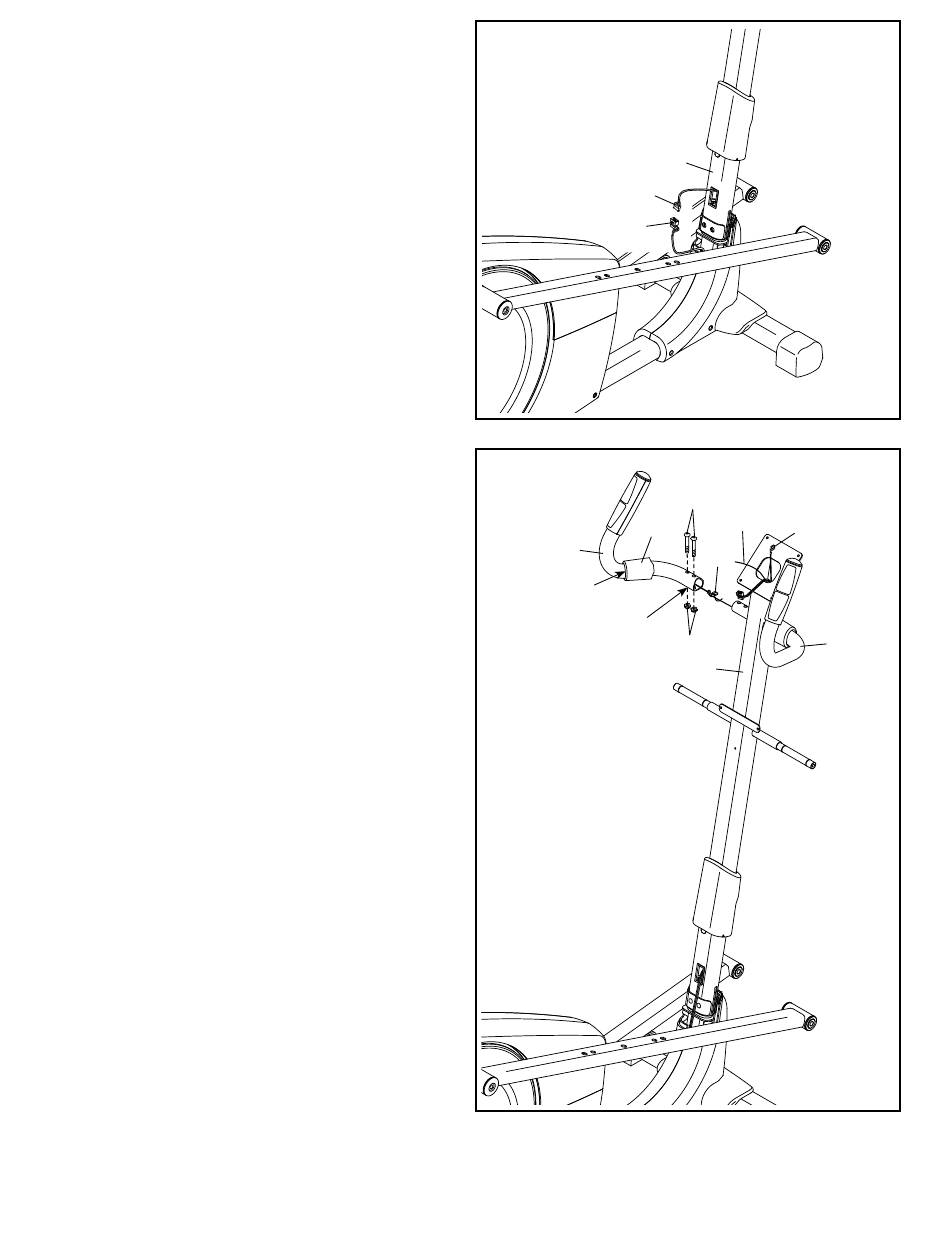

5. Reliez le Fil du Montant (28) au Fil du Cadre
(42). Enfoncez l'excédent du fil dans le Montant
(2).
6. Identifiez la Barre du Détecteur Cardiaque
Gauche (39) et orientez-la tel qu'illustré.
Enfoncez un Boîtier de la Barre du Détecteur
Cardiaque (20) sur la Barre du Détecteur
Cardiaque Gauche (39). Veillez à ce que le
côté plat du Boîtier de la Barre du Détecteur
Cardiaque se situe à l'endroit indiqué.
Demandez à une autre personne de tenir la
Barre du Détecteur Cardiaque Gauche (39) près
du Montant (2). Localisez l'attache de fil au côté
gauche du Montant. Reliez l'attache de fil au Fil
du Détecteur Cardiaque (63) à l'intérieur de la
Barre du Détecteur Cardiaque Gauche. Tirez
ensuite l'extrémité supérieure de l'attache de fil
jusqu'à acheminer le Fil du Détecteur Cardiaque
à travers le Montant.
Conseil : éviter de pincer le Fil du Détecteur
Cardiaque (63). Attachez la Barre du Détecteur
Cardiaque Gauche (39) au Montant (2) à l'aide
de deux Boulons M8 x 35mm (76) et deux
Écrous de Verrouillage M8 (77). Veillez à ce que
les Écrous de Verrouillage se situent dans
les orifices hexagonaux.
Enfoncez le Boîtier de la Barre du Détecteur
Cardiaque (20) sur le Montant (2).
Répétez cette étape pour la Barre du
Détecteur Cardiaque Droit (21).
5
28
42
6
20
39
Côté Plat
Orifices
Hexagonaux
Éviter de coincer les
Fils du Détecteur
Cardiaque (63)
8
2
76
Attache
de Fil
63
63
21
77
2
